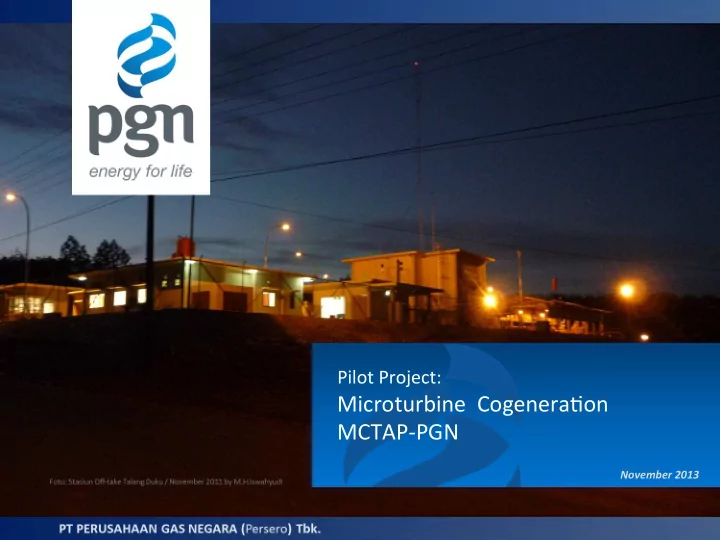

Pilot ¡Project: ¡

Microturbine ¡ ¡Cogenera3on ¡ ¡ MCTAP-­‑PGN ¡

November ¡2013 ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk. ¡

Disclaimer: The information contained in our presentation is intended solely for your personal reference. In addition, such information contains projections and forward-looking statements that reflect the Company’s current views with respect to future events and financial performance. These views are based on assumptions subject to various risk. No assurance can be given that further events will occur, that projections will be achieved, or that the Company’s assumptions are correct. Actual results may differ materially from those projected.

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk. ¡

Share ¡Holder, ¡SBUs, ¡Subsidiaries ¡and ¡ Affiliates ¡

40% ¡ 60% ¡ 60% ¡ PGN ¡ 40% ¡ PGN ¡ 40% ¡

Transasia ¡ Pipeline ¡Company ¡

• Petronas ¡Interna3onal ¡Corpora3on ¡
• Ltd. ¡(35%) ¡
• Conoco ¡Indonesia ¡Holding ¡Ltd. ¡(15%) ¡
• SPC ¡Indo-­‑Pipeline ¡Co. ¡Ltd ¡(15%) ¡
• Talisman ¡ ¡Transgasindo ¡Ltd. ¡(15%) ¡

60% ¡

Pertamina ¡

60% ¡

PT ¡Transportasi ¡ ¡ Gas ¡ ¡Indonesia ¡ PT ¡Gagas ¡Energi ¡ Indonesia ¡

99% ¡

PT ¡PGAS ¡ SoluGon ¡

99,9% ¡

PT ¡ Nusantara ¡ ¡Regas ¡

40% ¡

PT ¡PGN ¡LNG ¡ ¡ Indonesia ¡

99,9% ¡

PT ¡Saka ¡Energi ¡ ¡ Indonesia ¡

99% ¡

PT ¡PGAS ¡ ¡ Telekomunikasi ¡ ¡Nusantara ¡ ¡

99,9% ¡

Strategic ¡Business ¡Units ¡ Subsidiaries ¡& ¡Affiliates ¡ % ¡of ¡Shares ¡ SBU ¡ Distribu3on ¡ ¡ SBU ¡ ¡ Transmission ¡

PGN ¡is ¡an ¡Indonesia ¡State ¡Owned ¡Enterprise ¡

• peraGng ¡in ¡the ¡gas ¡sector ¡ ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk. ¡

4 ¡

Transporter ¡ GTA ¡ Gas ¡TransportaGon ¡ Agreements ¡ ¡ ¡Off-­‑Taker ¡ Distributor ¡ Supplier ¡ StaGon ¡Compressor ¡ GSA ¡

Gas ¡Sales ¡Agreement ¡ Industry, ¡ ¡ Commercial ¡& ¡Households ¡ Customers ¡

PGN ¡& ¡Transgasindo ¡Serve ¡as ¡gas ¡ transporters ¡through ¡transmission ¡ pipeline ¡by ¡charging ¡toll ¡fee. ¡ Transferred ¡gas ¡belongs ¡to ¡third ¡party ¡ Gas ¡producers ¡ PGN, ¡as ¡a ¡integrator, ¡purchases ¡gas ¡from ¡ various ¡gas ¡suppliers ¡and ¡distributes ¡to ¡ customers ¡through ¡PGN ¡distribu3on ¡pipeline. ¡ Transporter ¡

GSA

Gas Sales Agreement between PGN as gas distributor and customers.

GTA

Gas Transportation Agreement between PGN/Transgasindo as gas transporter and suppliers in transferring gas to suppliers from off taker point.

Business ¡Model ¡

Dominant ¡player ¡in ¡domesGc ¡natural ¡gas ¡transmission ¡and ¡ distribuGon ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk. ¡

Comments

§ PGN's gas network is divided into three geographical areas, each managed by a strategic business unit (SBU) § The transmission network is managed by a SBU and a subsidiary § The distribution network covers 9 major cities in Indonesia for about 4.000 km length of pipeline § Indonesia's gas distribution is supply- constrained and there is significant potential for growth in demand by:

• developing gas distribution infrastructure
• increasing sales to the residential sector (in

particular Central and Eastern Indonesia)

Transmission and Distribution network

Duri Grissik Pagardewa Cilegon Labuhan Transmission Pipeline Length Operator Gressik-Duri 538 Km Transportasi Gas Indonesia Gressik-Pagardewa 196 Km PGN Pagardewa-Cilegon 370 Km PGN Pagardewa-Labuhan 252 Km PGN Gressik-Singapore 611 Km PGN SBU ¡III: ¡Medan, ¡ Petanbaru, ¡Batam ¡ SBU ¡I: ¡Jakarta, ¡Bogor, ¡ Banten, ¡Bekasi, ¡ Kerawag, ¡Cirebon, ¡ Palembang ¡ SBU ¡II: ¡Surabaya ¡ Transmission Pipeline SBU Area (Singapore) SBU ¡TSJ: ¡ Subsidiary ¡ ¡ Transgasindo ¡

The ¡gas ¡network ¡is ¡managed ¡through ¡ three ¡Strategic ¡Business ¡Units ¡ ¡

OUR ¡VISION ¡: ¡ To ¡be ¡a ¡World ¡Class ¡Energy ¡ Company ¡in ¡Natural ¡Gas ¡U3liza3on ¡

Microturbine ¡CogeneraGon ¡on ¡Talang ¡Duku ¡MR/S ¡plant, ¡ ¡ This ¡pilot ¡project ¡base ¡on ¡on ¡PGN ¡– ¡BPPT ¡MCTAP ¡MOU ¡signed ¡on ¡August ¡18, ¡2011. ¡ ¡ Microturbine ¡provides ¡electricity ¡to ¡cover ¡all ¡loads, ¡and ¡u3lize ¡the ¡waste ¡heat ¡energy ¡for ¡powering ¡ the ¡rooms ¡cooling ¡system ¡ PT ¡PGN ¡ ¡ The ¡State ¡owned ¡company ¡for ¡natural ¡gas ¡distribu3on ¡and ¡transmission. ¡ ¡ BPPT ¡ ¡ The ¡Agency ¡for ¡the ¡Assessment ¡and ¡Applica3on ¡of ¡Technology ¡ MCTAP ¡ Microturbine ¡Cogenera3on ¡Technology ¡Applica3on ¡Project ¡ is ¡the ¡UNDP ¡Indonesia ¡and ¡BPPT ¡program, ¡ ¡ the ¡objec3ve ¡: ¡ ¡

• Replaces ¡the ¡Diesel ¡Generator, ¡by ¡using ¡Microturbine ¡technology ¡as ¡clean ¡energy, ¡provides ¡

electricity ¡and ¡u3liziing ¡its ¡waste ¡heat ¡energy. ¡

• By ¡using ¡Microturbine ¡and ¡cogenera3on, ¡will ¡reduces ¡the ¡carbon ¡path ¡ ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

The Background

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Microturbine ¡CogeneraGon ¡Pilot ¡Project ¡ ¡

MOU ¡–MCTAP ¡BPPT-­‑PGN ¡

August ¡18, ¡2011 ¡

MT ¡Pre-­‑tesGng ¡– ¡ ¡ @PGN ¡Klender ¡

Sept ¡ ¡22 ¡2011 ¡

MR/S, ¡Piping, ¡& ¡Shelter ¡

October ¡31, ¡2011 ¡

MT ¡Delivered ¡on ¡site ¡ ¡

November ¡4, ¡ ¡2011 ¡

Installed, ¡Commissioned, ¡Run ¡ ¡

November ¡17, ¡2011 ¡

AbsorpGon ¡Chiller ¡Installed ¡, ¡ Commmisioned, ¡Run ¡

September ¡19, ¡2013 ¡

AbsorpGon ¡Chiller ¡InstallaGon ¡ ¡

Mid ¡of ¡July ¡ ¡2013 ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Microturbine ¡CogeneraGon ¡SpecificaGon ¡

CogeneraGon ¡AbsorpGon ¡Chiller ¡ Designed ¡for ¡10 ¡TR ¡ ¡

¡

Gas ¡Generator ¡ ¡

Capstone ¡ ¡C30 ¡Microturbine ¡ 30 ¡kW, ¡46 ¡A ¡per ¡phase ¡ ¡ ¡ (at ¡25C, ¡0 ¡Meters ¡above ¡sea ¡level) ¡ Voltage ¡400 ¡VAC ¡

Exhaust ¡Gas ¡Generator ¡ ¡

Temperature ¡ ¡ ¡ ¡ ¡ ¡: ¡275o ¡C ¡ ¡or ¡ ¡530o ¡F ¡ Exhaust ¡energy ¡ ¡: ¡327.000 ¡kJ/hr ¡ ¡or ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡310.000 ¡Btu/hr ¡ NOx ¡Emissions ¡ ¡ ¡: ¡< ¡9 ¡ppm ¡@ ¡15% ¡O2 ¡ Exhaust ¡Mass ¡Flow: ¡0,31 ¡kg/s ¡ ¡or ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡0,69 ¡lbm/s ¡

MR/S ¡Talang ¡Duku ¡

Electric ¡Power ¡Load ¡ demand ¡: ¡8-­‑19 ¡kW ¡ Area ¡Temperature ¡35C, ¡ Height ¡: ¡50 ¡Meters ¡above ¡ ¡ sea ¡Level ¡

AccomodaGon ¡Room, ¡ Talang ¡Duku ¡

Cooling ¡demand ¡: ¡ ¡ Area ¡= ¡132 ¡M2; ¡ ¡ ¡ Temperature ¡= ¡200C, ¡ ¡ Cooling ¡Demand ¡: ¡ Calculated ¡as ¡7.3TR ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Microturbine ¡Power ¡and ¡Cooling ¡ApplicaGon ¡

Microturbine ¡C30 ¡

• Power ¡Capacity: ¡24kW ¡ ¡
• System ¡on ¡line ¡stand ¡alone: ¡November ¡2011 ¡
• System ¡on ¡line ¡grid ¡in ¡connect ¡mode ¡: ¡July ¡2013 ¡
• Fuel ¡consump3on ¡

q Base ¡on ¡field ¡at ¡350C ¡/50 ¡Meter ¡from ¡sea ¡Level: ¡16,200Btu/kWh ¡ ¡ ¡ ¡ ¡ ¡ ¡(Fuel ¡consump3on ¡base ¡on ¡Spec ¡13,700Btu/kWh) ¡ q and ¡the ¡Electrical ¡efficiency ¡= ¡ ¡25% ¡

¡ The ¡Waste ¡Exhaust ¡heat ¡from ¡the ¡Microturbine ¡ heats ¡up ¡water ¡in ¡HRU ¡and ¡goes ¡to ¡power ¡the ¡absorp3on ¡

• chiller. ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Quick Facts

10TR ¡AbsorpGoin ¡Chiller ¡ ¡

• Started ¡and ¡runs ¡on ¡Sept ¡19, ¡2013 ¡

the ¡analisys ¡of ¡cogenera3on ¡energy ¡ applica3on ¡will ¡be ¡done ¡soon ¡ at ¡Present ¡Result, ¡ ¡

• Cooling ¡the ¡132 ¡M2 ¡of ¡accomoda3on ¡ ¡

building ¡(4 ¡rooms ¡and ¡a ¡living ¡room) ¡ ¡ ¡

• Room ¡temperature ¡: ¡20oC ¡
• Chilled ¡water ¡supply: ¡14,6oC ¡ ¡
• Chilled ¡water ¡return: ¡17,3oC ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Quick ¡Facts ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Microturbine ¡cogenera3on ¡applica3on ¡will ¡save ¡energy ¡(instead ¡of ¡ waste ¡energy) ¡ ¡ The ¡gas ¡fuel ¡consumed ¡on ¡this ¡system ¡is ¡96,4 ¡kW ¡ ¡ delivers ¡24kWe ¡and ¡10TR ¡Chiller ¡ ¡ ¡ TR ¡to ¡kW ¡conversion ¡: ¡10TR ¡= ¡35kW ¡

• Microturbine ¡Efficiency: ¡35kWth ¡+ ¡24kWe ¡= ¡59kW ¡or ¡ ¡ ¡

61% ¡of ¡Gas ¡Burned, ¡turn ¡into ¡Power ¡and ¡hea3ng ¡

• System ¡Efficiency ¡, ¡ ¡

¡ ¡ ¡ ¡ ¡by ¡Conver3ng ¡absorp3on ¡chiller ¡as ¡ ¡electrical ¡chiller ¡ ¡ ¡ ¡ ¡ ¡ ¡approximately ¡as ¡= ¡35kW/4 ¡= ¡approximatelly ¡8,75kWe ¡ ¡

• Then ¡24kWe ¡+ ¡8,75kWe ¡= ¡32,75kWe ¡= ¡The ¡System ¡efficiency ¡for ¡this ¡

applica3on ¡is ¡34% ¡ ¡ ¡

Energy Saving

• Microturbine ¡cogenera3on ¡is ¡concepts ¡for ¡small ¡scale ¡distributed ¡power ¡

genera3on ¡offer ¡significant ¡poten3al ¡for ¡saving ¡energy ¡and ¡reducing ¡CO2 ¡ emissions, ¡also ¡addi3onal ¡advantages ¡in ¡terms ¡of ¡performance, ¡size, ¡noise. ¡

• Small ¡Absorb3on ¡chiller ¡5-­‑10 ¡TR ¡is ¡available ¡only ¡for ¡Pilot ¡Project, ¡and ¡

powered ¡only ¡by ¡hot ¡water ¡

• The ¡larger ¡scale ¡of ¡microturbine ¡cogenera3on ¡will ¡result ¡bener ¡efficiency. ¡ ¡ ¡

¡Paralleling ¡5 ¡Microturbines ¡30kW ¡, ¡with ¡common ¡exhaust ¡ ¡to ¡larger ¡ ¡absorp3on ¡chiller ¡50TR; ¡or ¡5 ¡x ¡Microturbine ¡60kW ¡with ¡common ¡exhaust ¡to ¡ ¡feed ¡100TR ¡chiller ¡; ¡or ¡More ¡capacity ¡both ¡microturbine ¡and ¡absorb3on ¡ ¡chiller ¡

• Absorp3on ¡Chiller ¡is ¡for ¡base ¡load ¡of ¡cooling, ¡electric ¡chiller ¡is ¡for ¡varia3on/ ¡

modular ¡loads ¡

PT ¡PERUSAHAAN ¡GAS ¡NEGARA ¡(Persero) ¡Tbk ¡

Conclusion
