Internet2 ION Service Overview and Status Tom Lehman (USC/ISI) Internet2 ION Service ION is Internet2 instan=a=on of a Dynamic Circuit Network

slide-1
SLIDE 1

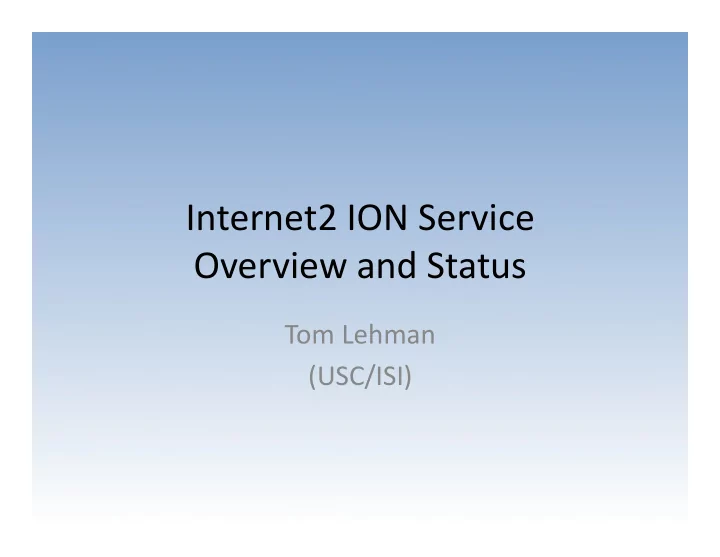

Internet2 ¡ION ¡Service ¡ ¡ Overview ¡and ¡Status ¡

Tom ¡Lehman ¡ (USC/ISI) ¡

slide-2
SLIDE 2

Internet2 ¡ION ¡Service ¡

  • ION ¡is ¡Internet2 ¡instan=a=on ¡of ¡a ¡Dynamic ¡Circuit ¡

Network ¡(DCN) ¡

  • Internet2 ¡launched ¡the ¡ION ¡service ¡in ¡2009 ¡

– ION ¡allows ¡for ¡the ¡provision ¡of ¡scheduled, ¡dedicated ¡ capacity, ¡layer ¡2 ¡(Ethernet ¡VLAN ¡framed) ¡connec=ons ¡ – ION ¡is ¡a ¡produc=on ¡service ¡managed ¡by ¡the ¡Internet2 ¡ NOC ¡on ¡the ¡Internet2 ¡network ¡backbone ¡ – ION ¡circuits ¡are ¡provisioned ¡using ¡a ¡simple ¡and ¡secure ¡ web-­‑based ¡interface ¡or ¡applica=on ¡signaling ¡ – ION ¡circuit ¡setup ¡uses ¡the ¡DCN ¡SoMware ¡Suite ¡ ¡

  • OSCARS, ¡DRAGON ¡soMware ¡
  • perfSONAR ¡based ¡Topology, ¡Lookup, ¡and ¡Monitoring ¡services ¡
slide-3
SLIDE 3

Internet2 ¡ION ¡Service ¡

  • Mul=ple ¡Domain ¡Deployments ¡and ¡InterDomain ¡

Service ¡Provisioning ¡

– ION ¡speaks ¡the ¡InterDomain ¡Controller ¡Protocol ¡ (IDCP) ¡(www.controlplane.net) ¡ – IDCP ¡allows ¡for ¡a ¡mul=-­‑domain ¡interconnected ¡DCN ¡ space ¡and ¡InterDomain ¡provisioning ¡ – This ¡interconnected ¡network ¡space ¡includes: ¡

  • ESnet ¡Science ¡Data ¡Network ¡(SCN) ¡ ¡
  • Mul=ple ¡regional ¡and ¡campus ¡networks ¡
  • USLHCNet ¡
  • CalTech ¡
  • JGN2 ¡
  • KOREN ¡
  • Mul=ple ¡experimental ¡deployments ¡
slide-4
SLIDE 4

Internet2 ¡ION ¡Service ¡

  • Internet2 ¡ION ¡service ¡transi=oned ¡from ¡

dedicated ¡network ¡built ¡atop ¡Ciena ¡CoreDirectors ¡ to ¡Juniper ¡MX960s ¡(complete ¡as ¡of ¡July ¡6th, ¡ 2010) ¡

– MPLS ¡transport ¡more ¡efficient ¡use ¡of ¡resources ¡ – Bandwidth ¡reserved ¡for ¡circuit ¡instan=a=on ¡is ¡ available ¡for ¡use ¡by ¡other ¡users ¡when ¡circuit ¡owner ¡ not ¡u=lizing ¡circuit ¡for ¡transfer ¡ – Opportunity ¡to ¡provide ¡circuits ¡that ¡can ¡burst ¡above ¡ their ¡requested ¡commit ¡rate, ¡if ¡sufficient ¡headroom ¡ available ¡

slide-5
SLIDE 5

Open ¡Source ¡DCN ¡SoMware ¡Suite ¡

  • OSCARS ¡(IDC) ¡

– Open ¡source ¡project ¡development ¡is ¡led ¡by ¡ESnet ¡ – Internet2 ¡is ¡a ¡major ¡contributor ¡

  • DRAGON ¡(DC) ¡

– Open ¡source ¡project ¡maintained ¡by ¡USC ¡ISI ¡EAST ¡and ¡ MAX ¡

  • Version ¡5.2 ¡of ¡DCNSS ¡currently ¡deployed, ¡available ¡here: ¡

– haps://wiki.internet2.edu/confluence/display/DCNSS ¡

  • Java ¡Client ¡API ¡

– haps://wiki.internet2.edu/confluence/display/CPD/OSCARS +Client+Java+API ¡ ¡

slide-6
SLIDE 6

OSCARS ¡

  • On-­‑demand ¡Secure ¡Circuits ¡and ¡Advance ¡

Reserva=on ¡System ¡(OSCARS) ¡

  • DOE ¡Office ¡of ¡Science ¡and ¡ESnet ¡project ¡ ¡
  • Co-­‑development ¡with ¡Internet2 ¡
  • Web ¡Service ¡based ¡provisioning ¡infrastructure, ¡

which ¡includes ¡scheduling, ¡AAA ¡architecture ¡ using ¡X.509 ¡cer=ficates ¡

  • Extended ¡to ¡include ¡the ¡IDCP ¡
  • www.es.net/oscars ¡
slide-7
SLIDE 7

DRAGON ¡Project ¡

  • Dynamic ¡Resource ¡Alloca=on ¡via ¡GMPLS ¡Op=cal ¡

Networks ¡(DRAGON) ¡

  • Adds ¡GMPLS ¡control ¡plane ¡to ¡non-­‑control ¡plane ¡

enabled ¡network ¡elements, ¡like ¡Ethernet ¡switches ¡

  • NSF ¡Funded ¡Project ¡ ¡
  • Maintained ¡by ¡USC/ISI ¡and ¡UMD/MAX ¡
  • dragon.east.isi.edu ¡
  • dragon.maxgigapop.net ¡
slide-8
SLIDE 8

Topology ¡and ¡Lookup ¡Service ¡

  • ION ¡Control ¡Plane ¡uses ¡PerfSonar ¡Topology ¡

Service ¡and ¡LookUp ¡Service ¡

  • LookUp ¡Service ¡Service ¡

– Provides ¡a ¡mapping ¡from ¡circuit ¡end ¡points ¡ to ¡user ¡friendly ¡names ¡

  • Topology ¡Service ¡

– Provides ¡an ¡infrastructure ¡from ¡which ¡to ¡ retrieve ¡topologies ¡from ¡other ¡domains ¡ – U=lized ¡for ¡global ¡path ¡computa=on ¡ ¡

slide-9
SLIDE 9

Dynamic ¡Network ¡Services ¡ IntraDomain ¡

  • Source ¡Address ¡
  • Des=na=on ¡Address ¡
  • Bandwidth ¡
  • VLAN ¡TAG ¡(untagged ¡| ¡any ¡| ¡tagged ¡| ¡tunnel) ¡
  • User ¡Iden=fica=on ¡(cer=ficate) ¡
  • Schedule ¡

Client ¡A ¡ Client ¡B ¡

Circuit ¡Request ¡ Layer2 ¡Circuits ¡

Dynamically ¡Provisioned ¡Dedicated ¡ Resource ¡Path ¡(“Circuit”) ¡

DCN ¡Enabled ¡Network ¡ IDC ¡

  • api ¡can ¡run ¡on ¡the ¡client, ¡
  • r ¡in ¡a ¡separate ¡machine, ¡or ¡

from ¡a ¡web ¡browser ¡ XML ¡ USER ¡API ¡ Actual ¡Network ¡Path ¡ MulFple ¡Signaling ¡ Control ¡Plane ¡OpFons ¡

slide-10
SLIDE 10

Dynamic ¡Network ¡Services-­‑InterDomain ¡

  • No ¡difference ¡from ¡a ¡client ¡(user) ¡perspecFve ¡for ¡InterDomain ¡

vs ¡IntraDomain ¡

  • Issues ¡like ¡mulF-­‑domain ¡path ¡and ¡vlan ¡selecFon ¡get ¡worked ¡
  • ut ¡in ¡real ¡Fme ¡as ¡part ¡of ¡IDC ¡protocol ¡

RON Dynamic Infrastructure Ethernet VLAN RON Dynamic Infrastructure Ethernet VLAN Internet2 ION

  • 1. Client Service Request
  • 2. Resource Scheduling
  • 5. Service Instantiation (as a result of Signaling)
  • A. Abstracted topology exchange (via PS Topology Service)

A A 2 2 1

USER API XML

Multi-Domain Dynamically Provisioned Circuit

slide-11
SLIDE 11

IDCP ¡Protocol ¡

  • InterDomain ¡Controller ¡Protocol ¡(IDCP) ¡

– Originally ¡developed ¡in ¡DICE ¡by ¡Internet2, ¡ESnet, ¡GEANT, ¡Caltech, ¡

  • thers ¡

– www.controlplane.net ¡ – hap://www.controlplane.net/idcp-­‑v1.1-­‑ogf/draM-­‑gwdi-­‑nsi-­‑idcp-­‑2010-­‑ sep-­‑01.doc ¡| ¡pdf ¡

  • OGF ¡Informa=onal ¡Document ¡approved ¡to ¡be ¡published: ¡

– IDCP ¡Specifica=on, ¡GFD-­‑I.170 ¡

slide-12
SLIDE 12

IDCP ¡Protocol, ¡Topology, ¡Lookup ¡ Service ¡Integra=on ¡

slide-13
SLIDE 13

OSCARS ¡Development ¡Ac=vi=es ¡

  • OSCARS ¡v5.3 ¡

– December ¡2010 ¡ – VLAN ¡transla=on ¡to ¡facilitate ¡provisioning ¡to ¡ connectors ¡with ¡limited ¡VLAN ¡ranges ¡available ¡ – Features ¡to ¡improve ¡failure ¡handling ¡

  • OSCARS ¡v6.0 ¡

– April ¡2011 ¡ – Major ¡re-­‑write ¡to ¡increase ¡modularity ¡and ¡facilitate ¡ future ¡feature ¡set ¡extension ¡ – Hopefully ¡will ¡facilitate ¡others ¡joining ¡in ¡the ¡open ¡ source ¡development ¡project ¡and ¡contribu=ng ¡code ¡

slide-14
SLIDE 14

OSCARS ¡and ¡DRAGON ¡Configura=ons ¡

  • OSCARS ¡includes ¡the ¡Web ¡Service ¡Infrastructure, ¡Client ¡API, ¡ ¡

IDCP, ¡and ¡Network ¡Control ¡Interface ¡

  • DRAGON ¡is ¡required ¡for ¡some ¡network ¡element ¡types ¡and ¡

configuraFons ¡

Dynamic Network

USER API XML

OSCARS Client API IDCP to

  • ther IDCs

Network Element Control – Vendor Native Protocol when possible, DRAGON when needed Multiple Network Element Types and Configurations

  • ut there. From a Dynamic Network Control, DCNSS

supports the following currently: i) Router/MPLS based L2VPN, RSVP Signaling ii) Ethernet Over SONET, RSVP-like Signaling iii) Native Ethernet VLAN Control, no native Signaling Engine iv) Heterogeneous mix of any combination of the above v) Adding other network technologies and element types as needed. DRAGON provides a GMPLS signaling environment to any network deployment which does not have a native signaling engine. This would include a network which is constructed of commodity Ethernet switches, or one which has a heterogeneous mix of vendors or network

  • technologies. Currently supported list of elements:

https://wiki.internet2.edu/confluence/display/DCNSS/ DRAGON+Supported+Switches Overtime the may integrate the DRAGON functions into the native OSCARS code base, so that there will be

  • nly one code base to maintain.
slide-15
SLIDE 15

DCN ¡Global ¡FootPrint ¡

slide-16
SLIDE 16

Dynamic ¡Circuit ¡Networking ¡-­‑ ¡Research ¡

  • Internet2 ¡is ¡engaged ¡in ¡standardiza=on ¡effort ¡within ¡the ¡Open ¡Grid ¡

Forum ¡(OGF) ¡ – NSI ¡WG ¡(network ¡service ¡interface ¡defini=on ¡and ¡protocol) ¡ – NML ¡WG ¡(topology ¡support ¡of ¡circuits ¡and ¡monitoring) ¡ – NMC ¡WG ¡(performance ¡middleware) ¡ – NM ¡WG ¡(measurement ¡defini=on) ¡

  • Internet2 ¡is ¡engaged ¡in ¡GLIF ¡experimental ¡networks ¡

– perfSONAR ¡Demos ¡ – Automated ¡GOLE ¡Demos ¡(working ¡with ¡FENIUS ¡effort) ¡

  • Internet2, ¡in ¡consulta=on ¡with ¡partners, ¡plans ¡to ¡evolve ¡working ¡

IDC-­‑based ¡service ¡instances ¡over ¡=me ¡in ¡keeping ¡with ¡emerging ¡ consensus ¡on ¡standards ¡and ¡best ¡prac=ces ¡within ¡the ¡OGF ¡and ¡GLIF ¡

slide-17
SLIDE 17

Dynamic ¡Circuit ¡Networking ¡– ¡Service ¡Extension ¡

  • Internet2 ¡would ¡like ¡to ¡con=nue ¡to ¡extend ¡dynamic ¡circuit ¡

networking ¡services ¡ ¡(specifically ¡service ¡defini=ons ¡based ¡on ¡the ¡ IDC ¡protocol) ¡ ¡ – US ¡regional ¡networks ¡ – US ¡campuses ¡ – US-­‑funded ¡interna=onal ¡links ¡

  • Three ¡NSF ¡awards ¡of ¡interest ¡

– IRIS: ¡develop ¡perfSONAR-­‑ps ¡based ¡performance ¡monitoring ¡ package ¡for ¡use ¡by ¡IRNC ¡PRONET ¡awardees ¡ – DyGIR: ¡develop ¡OSCARS ¡(and ¡DRAGON) ¡based ¡dynamic ¡circuit ¡ networking ¡package ¡for ¡use ¡by ¡IRNC ¡PRONET ¡awardees ¡ ¡ – DYNES: ¡develop ¡OSCARS ¡(DRAGON) ¡and ¡perfSONAR-­‑ps ¡based ¡ distributed ¡virtual ¡instrument ¡for ¡LHC ¡community ¡and ¡others ¡

slide-18
SLIDE 18
