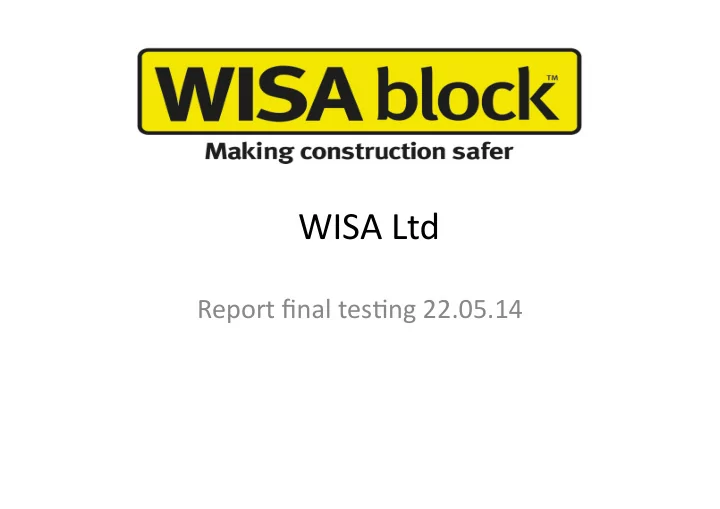

Report ¡final ¡tes3ng ¡22.05.14 ¡ ¡

How ¡it ¡happened ¡

¡ ¡ ¡ ¡ ¡On ¡many ¡sites ¡rebar ¡protec3on ¡Mushroom ¡caps ¡of ¡assorted ¡sizes ¡were ¡ standard ¡prac3ce. ¡However ¡due ¡to ¡windy ¡condi3ons ¡, ¡they ¡spent ¡most ¡of ¡ the ¡3me ¡on ¡the ¡ground ¡causing ¡excessive ¡installa3on ¡3mes ¡re ¡installing ¡

• nto ¡the ¡bars ¡and ¡the ¡risk ¡of ¡impalement ¡when ¡leL ¡unguarded. ¡This ¡was ¡a ¡

major ¡concern. ¡It ¡was ¡also ¡established ¡that ¡the ¡mushroom ¡cap ¡was ¡only ¡a ¡ protec3on ¡against ¡cuts ¡and ¡abrasions ¡not ¡impalement! ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡A ¡colleague ¡explained ¡to ¡me ¡that ¡during ¡a ¡3me ¡in ¡which ¡he ¡had ¡his ¡own ¡ civil ¡company ¡an ¡opera3ve ¡mistakenly ¡removed ¡a ¡connec3on ¡from ¡a ¡large ¡ shuPer ¡which ¡consequently ¡toppled ¡and ¡pinned ¡the ¡opera3ve ¡through ¡five ¡ reinforced ¡steel ¡bars ¡causing ¡severe ¡injury ¡. ¡Fortunately ¡the ¡opera3ve ¡ survived ¡the ¡incident ¡but ¡sadly ¡suffered ¡long ¡term ¡physiological ¡issues ¡ aLer ¡the ¡incident. ¡ ¡ ¡ ¡ ¡

What ¡did ¡we ¡do. ¡

¡ ¡ ¡ ¡ ¡ALer ¡endeavoring ¡to ¡source ¡something ¡which ¡would ¡improve ¡protec3on, ¡it ¡ seemed ¡increasingly ¡clear ¡that ¡there ¡was ¡nothing ¡available. ¡ ¡ ¡ ¡ ¡ ¡It ¡was ¡decided ¡at ¡that ¡point ¡to ¡create ¡an ¡interpreta3on ¡of ¡the ¡ideal ¡

• solu3on. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡

¡ ¡ ¡ ¡ ¡ ¡It ¡needed ¡to ¡be ¡a ¡device ¡that ¡was ¡easy ¡to ¡install. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Robust ¡and ¡gave ¡a ¡greater ¡protec3on ¡against ¡impalement. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Something ¡that ¡would ¡constantly ¡grip ¡to ¡the ¡bar ¡especially ¡under ¡impact. ¡ ¡ ¡ ¡ ¡ ¡ ¡ALer ¡crea3ng ¡our ¡concept ¡drawing ¡, ¡a ¡ ¡plas3cs ¡manufacturer ¡was ¡ approached ¡and ¡designed ¡for ¡manufacture ¡a ¡solu3on ¡which ¡would ¡meet ¡ all ¡the ¡requirements. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡WISAblock ¡was ¡created. ¡ ¡ ¡

WISAblock ¡

How ¡it ¡works ¡

¡ ¡ ¡ ¡ ¡ ¡WISAblock ¡ ¡secures ¡4 ¡x ¡2 ¡Columbian ¡lumber ¡stock ¡3mber ¡along ¡the ¡linear ¡ length ¡of ¡reinforced ¡starter ¡bars. ¡ ¡ ¡ ¡ ¡ ¡ ¡There ¡wouldn’t ¡be ¡screws ¡for ¡holes ¡as ¡we ¡believed ¡that ¡if ¡the ¡screws ¡were ¡ not ¡completely ¡screwed ¡in ¡it ¡would ¡create ¡a ¡risk ¡of ¡lacera3on ¡to ¡the ¡

• pera3ve ¡therefore ¡the ¡design ¡would ¡completely ¡surround ¡the ¡3mber ¡to ¡

hold ¡in ¡place. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Finally ¡the ¡finned ¡core ¡secures ¡WISAblock ¡to ¡the ¡starter ¡bars ¡ranging ¡from ¡ 10mm ¡– ¡32mm ¡which ¡is ¡a ¡massive ¡benefit ¡as ¡in ¡our ¡experience ¡the ¡ mushroom ¡cap ¡came ¡in ¡a ¡range ¡of ¡sizes ¡, ¡rarely ¡securing ¡correctly ¡causing ¡ the ¡mushroom ¡to ¡end ¡up ¡on ¡the ¡ground ¡causing ¡addi3onal ¡installing ¡3me ¡ and ¡more ¡seriously ¡unguarded ¡starter ¡bars. ¡ ¡ ¡ ¡

WISAblock ¡in ¡ac3on ¡

Tes3ng ¡

Test ¡summary ¡

¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Test ¡was ¡to ¡create ¡a ¡typical ¡site ¡scenario ¡with ¡2 ¡rows ¡of ¡starter ¡bars. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Test ¡was ¡a ¡114kg ¡punch ¡bag ¡dropped ¡at ¡2m ¡and ¡3m ¡height ¡onto ¡2 ¡rows ¡of ¡3mber ¡ covered ¡starter ¡bars ¡at ¡165mm ¡centre's ¡held ¡in ¡posi3on ¡with ¡2 ¡types ¡of ¡plas3c ¡

• WISAblock. ¡6 ¡tests ¡for ¡10mm ¡bars. ¡2 ¡Tests ¡for ¡16mm ¡bars. ¡2 ¡Tests ¡32mm ¡bars ¡

Results ¡

¡Ini3ally ¡we ¡decided ¡to ¡test ¡the ¡10mm ¡bar ¡as ¡we ¡felt ¡that ¡this ¡would ¡prove ¡the ¡ greatest ¡risk ¡of ¡penetra3on. ¡ALer ¡6 ¡tests ¡, ¡2 ¡tests ¡at ¡3m ¡we ¡found ¡that ¡ ¡ bars ¡did ¡not ¡penetrate ¡through ¡the ¡WISAblock ¡into ¡the ¡3mber. ¡ ¡ ¡

Results ¡

The ¡16mm ¡bars ¡performed ¡posi3vely, ¡did ¡not ¡penetrate ¡the ¡WISAblock. ¡Block ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ crumpled ¡slightly ¡aLer ¡impact. ¡

Results ¡

32mm ¡performed ¡posi3vely ¡. ¡Bars ¡did ¡not ¡penetrate ¡and ¡it ¡was ¡found ¡that ¡ core ¡fins ¡created ¡a ¡crumple ¡zone ¡which ¡cushioned ¡the ¡impact ¡

Result ¡Summary ¡

¡ ¡ ¡ ¡ ¡ ¡Our ¡conclusion ¡of ¡results ¡is ¡that ¡the ¡WISAblock ¡performed ¡extremely ¡well ¡ under ¡a ¡114Kg ¡bag ¡dropped ¡at ¡2m ¡and ¡3m ¡height. ¡Results ¡showed ¡that ¡the ¡ bars ¡did ¡not ¡penetrate ¡WISAblock ¡with ¡direct ¡impact ¡from ¡height. ¡ ¡ ¡ ¡ ¡ ¡These ¡results ¡would ¡suggest ¡that ¡it ¡would ¡reduce ¡the ¡risk ¡of ¡impalement ¡ compared ¡to ¡alterna3ve ¡methods ¡at ¡a ¡height ¡of ¡2m ¡and ¡3m. ¡ ¡ ¡ ¡

Extract ¡Safety ¡Bulle3n ¡: ¡ ¡ hPp: ¡ ¡//www.worksafe.vic.gov.au/ ¡

¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡The purpose of this Alert is to advise employers and employees of the dangers

• f falling against exposed reinforcement bars, even if they have plastic

protective covers (known as rebar-caps) attached. It also provides advice to suppliers of rebar-caps. Background An incident occurred in New South Wales in which a person stumbled and fell, impaling himself on an exposed reinforcement bar. The bar had a rebar-cap on it, but the cap offered no protection against impalement as the weight of the worker against the rebar-cap was sufficient for it to be pierced by the bar. Research carried out following the incident included tests that involved dropping a 20 kg bag of sand one meter onto a vertical reinforcement bar. This showed that standard rebar-caps provide little, if any, protection against impalement on reinforcement bars should a person fall against them, even for a fall on the same level. Any protection offered by the rebar-caps, no matter how slight, was greatly reduced if they were the wrong size for the bar or were incorrectly fitted .These findings were supported by information obtained from a number of suppliers who stated that the rebar-caps are only intended to provide visual warning of a hazard and protection against brush contact with burred ends of the bars. They are not a means to control the risk of impalement.

Unique ¡advantages ¡of ¡WISAblock ¡

• More ¡cost ¡effec3ve ¡than ¡tradi3onal ¡methods ¡and ¡current ¡compe3tors. ¡
• Less ¡labour ¡intensive ¡to ¡install. ¡
• Fits ¡10mm ¡– ¡32mm ¡rebar ¡sizes. ¡
• Fits ¡standard ¡3mber ¡4×2 ¡and ¡allows ¡wider ¡spans. ¡
• Light, ¡robust ¡and ¡easy ¡to ¡store. ¡
• Greater ¡safety ¡benefits ¡in ¡comparison ¡with ¡tradi3onal ¡protec3on ¡methods. ¡
• Forms ¡a ¡natural ¡hand ¡rail ¡system. ¡
• Reduces ¡risks ¡of ¡impalement. ¡
• Helps ¡protect ¡recently ¡poured ¡concrete ¡from ¡rain ¡damage ¡with ¡installed ¡
• covers. ¡
• Assists ¡carpenters ¡to ¡hang ¡kickers. ¡
• Constructed ¡from ¡100% ¡grade ¡A ¡material ¡100% ¡fully ¡recyclable. ¡
• Used ¡horizontal ¡or ¡ver3cally. ¡
• UK ¡Manufactured ¡
• Short ¡Delivery ¡3mes ¡
