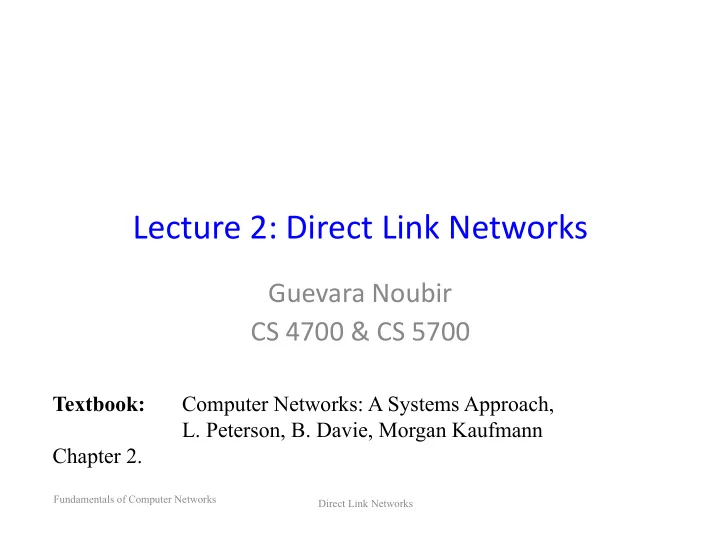

Lecture ¡2: ¡Direct ¡Link ¡Networks ¡

Guevara ¡Noubir ¡ CS ¡4700 ¡& ¡CS ¡5700 ¡

Fundamentals of Computer Networks Direct Link Networks

Textbook: Computer Networks: A Systems Approach,

• L. Peterson, B. Davie, Morgan Kaufmann

Chapter 2.

Lecture ¡Outline ¡

• Physical ¡Layer ¡

– Links, ¡Capacity, ¡Encoding ¡

• Link ¡Layer ¡

– Framing ¡ – Error ¡DetecIon ¡ – Error ¡recovery ¡-­‑ ¡Sliding ¡Window ¡Algorithm ¡ – Medium ¡Access ¡Control ¡

• ExisIng ¡protocols: ¡Ethernet, ¡Token ¡Rings, ¡WiFi ¡

Fundamentals of Computer Networks Direct Link Networks

Link ¡Technologies ¡

• Propagate ¡signals ¡(electromagneIc ¡waves) ¡at ¡speed ¡of ¡light ¡
• ConInuously ¡evolving… ¡
• Cables: ¡ ¡

– Cat ¡5 ¡twisted ¡pair, ¡10-­‑100 ¡Mbps, ¡100m ¡ – Cat ¡6 ¡twisted ¡pair, ¡1-­‑10 ¡Gbps, ¡-­‑ ¡100m ¡ – Thin-­‑net ¡coax, ¡10-­‑100 ¡Mbps, ¡200m ¡ – Thick-­‑net ¡coax, ¡10-­‑100 ¡Mbps, ¡500m ¡ – MulImode ¡fiber, ¡100 ¡Mbps ¡– ¡10 ¡Gbps, ¡ ¡-­‑ ¡2km ¡ – Single-­‑mode ¡fiber, ¡0.1-­‑10 ¡Gbps, ¡-­‑ ¡40km ¡

• Leased ¡Lines: ¡

– Copper ¡based: ¡T1 ¡(1.544Mbps), ¡T3 ¡(44.736Mbps) ¡ – OpIcal ¡fiber: ¡STS-­‑1 ¡(51.84Mbps), ¡STS-­‑N ¡(N*51.84Mbps) ¡

• Last-­‑Mile ¡Links: ¡

– POTS ¡(56Kbps), ¡ISDN ¡(2*64Kbps) ¡ – xDSL: ¡ADSL ¡(16-­‑640Kbps, ¡1.554-­‑8.448Mbps), ¡VDSL ¡(12.96Mbps-­‑55.2Mbps) ¡ – CATV: ¡40Mbps ¡downstream, ¡20Mbps ¡upstream ¡ – ¡Fiber ¡to ¡the ¡home: ¡50Mbps ¡– ¡1Gbps ¡

• Wireless ¡Links: ¡Cellular, ¡WLAN, ¡Satellite ¡

Fundamentals of Computer Networks Direct Link Networks

Link ¡Capacity ¡

• Shannon ¡Capacity ¡Theorem ¡

– Input ¡x, ¡output ¡y, ¡and ¡memoryless ¡channel ¡probability ¡transiIon ¡ funcIon ¡p(y|x) ¡ – Capacity ¡is ¡max ¡mutual ¡informaIon ¡between ¡X ¡and ¡Y ¡over ¡all ¡possible ¡ distribuIons ¡of ¡x ¡

• Case ¡of ¡AddiIve ¡White ¡Gaussian ¡Noise ¡(AWGN) ¡channel: ¡

– C ¡= ¡B*log(1+S/N) ¡ – S: ¡signal ¡power, ¡N: ¡noise ¡power ¡

• Example ¡of ¡telephone ¡line ¡

– B ¡= ¡3,300 ¡– ¡300 ¡Hz ¡= ¡3,000 ¡Hz; ¡ ¡ – S/N ¡= ¡1,000 ¡also ¡wriken ¡as ¡30dB ¡ – C ¡= ¡30 ¡Kbps ¡

Fundamentals of Computer Networks Direct Link Networks

C = maxI(X;Y)

p(x)

I(X;Y) = H(Y) − H(Y | X) H(X) = − p(x)log2 p(x)

x

∑

Encoding ¡

• Signals ¡propagate ¡over ¡a ¡physical ¡medium ¡

– Modulate ¡electromagneIc ¡waves ¡ – e.g., ¡vary ¡voltage ¡

• Encode ¡binary ¡data ¡onto ¡signals ¡

– e.g., ¡0 ¡as ¡low ¡signal ¡and ¡1 ¡as ¡high ¡signal ¡ – known ¡as ¡Non-­‑Return ¡to ¡zero ¡(NRZ) ¡

Fundamentals of Computer Networks Direct Link Networks

Bits NRZ 0 0 1 0 1 1 1 1 0 1 0 0 0 0 1 0

Problem: ¡ConsecuIve ¡1s ¡or ¡0s ¡

• Low ¡signal ¡(0) ¡may ¡be ¡interpreted ¡as ¡no ¡signal ¡
• High ¡signal ¡(1) ¡leads ¡to ¡baseline ¡wander ¡

– Receiver ¡compares ¡rx_signal ¡to ¡avg_signal ¡

• Unable ¡to ¡recover ¡clock ¡

Fundamentals of Computer Networks Direct Link Networks

AlternaIve ¡Encodings ¡

• Non-­‑return ¡to ¡Zero ¡Inverted ¡(NRZI) ¡

– Make ¡a ¡transiIon ¡from ¡current ¡signal ¡to ¡encode ¡ a ¡one; ¡stay ¡at ¡current ¡signal ¡to ¡encode ¡a ¡zero ¡ – Solves ¡the ¡problem ¡of ¡consecuIve ¡ones ¡

• Manchester ¡

– Transmit ¡XOR ¡of ¡the ¡NRZ ¡encoded ¡data ¡and ¡the ¡ clock ¡ – Only ¡50% ¡efficient! ¡

Fundamentals of Computer Networks Direct Link Networks

Encodings ¡(cont) ¡

Fundamentals of Computer Networks Direct Link Networks

Bits NRZ Clock Manchester NRZI 0 0 1 0 1 1 1 1 0 1 0 0 0 0 1 0

Encodings ¡(cont) ¡

• 4B/5B ¡

– Every ¡4 ¡bits ¡of ¡data ¡encoded ¡in ¡a ¡5-­‑bit ¡code ¡ – 5-­‑bit ¡codes ¡selected ¡to ¡have ¡no ¡more ¡than ¡one ¡leading ¡0 ¡ and ¡no ¡more ¡than ¡two ¡trailing ¡0s ¡ ¡ – Thus, ¡ ¡never ¡get ¡more ¡than ¡three ¡consecuIve ¡0s ¡ – ResulIng ¡5-­‑bit ¡codes ¡are ¡transmiked ¡using ¡NRZI ¡ ¡ – Achieves ¡80% ¡efficiency ¡

Fundamentals of Computer Networks Direct Link Networks

4b data 5b code 4b data 5b code 0000 11110 1000 10010 0001 01001 1001 10011 0010 10100 1010 10110 0011 01010 1011 10111 0100 01011 1100 11010 0101 01110 1101 11011 0110 10010 1110 11100 0111 10011 1111 11101

Framing ¡

• The ¡physical ¡layer ¡provide ¡a ¡mean ¡to ¡transmit ¡a ¡sequence ¡
• f ¡bits ¡ ¡
• How ¡can ¡one ¡determine ¡the ¡beginning/end ¡of ¡a ¡frame? ¡
• SoluIons: ¡

– Character-­‑based ¡framing ¡(use ¡special ¡control ¡characters) ¡ – Bit-­‑oriented ¡framing ¡with ¡flags ¡ – Length ¡counts ¡ – Clock ¡based ¡

Fundamentals of Computer Networks Direct Link Networks

Character ¡Based ¡Framing ¡

• BISYNC: ¡BInary ¡SYNchronous ¡CommunicaIon ¡

– SYN: ¡Synchronous ¡idle, ¡SOH: ¡Start ¡of ¡Header, ¡STX: ¡Start ¡of ¡text, ¡ETX: ¡End ¡of ¡text ¡

• Problem: ¡ ¡

– If ¡control ¡characters ¡appear ¡within ¡the ¡header, ¡or ¡CRC: ¡

• these ¡are ¡known ¡locaIon, ¡one ¡can ¡skip ¡control ¡characters ¡in ¡these ¡fields ¡

– If ¡control ¡characters ¡appear ¡in ¡the ¡packet ¡

• use ¡a ¡Data ¡Link ¡Escape ¡(DLE) ¡character ¡before ¡ETX ¡when ¡it ¡appears ¡within ¡the ¡

packet ¡

• if ¡DLE ¡appears ¡within ¡the ¡packet ¡replace ¡it ¡with ¡DLE ¡DLE ¡
• This ¡mechanism ¡is ¡called ¡character ¡stuffing ¡
• Same ¡mechanism ¡in ¡Point-­‑to-­‑Point ¡Protocol ¡(PPP) ¡

– widely ¡used ¡over ¡modems, ¡DSL, ¡PPPoE, ¡PPPoA, ¡cellular, ¡etc. ¡

Fundamentals of Computer Networks Direct Link Networks

SYN SYN SOH Header Packet ETX CRC SYN STX

Bit ¡Based ¡Framing ¡

• SenInel-­‑based ¡(Bit ¡oriented) ¡

– Delineate ¡frame ¡with ¡ ¡special ¡pakern: ¡01111110 ¡ – e.g., ¡HDLC, ¡SDLC ¡ – Problem: ¡special ¡pakern ¡appears ¡in ¡the ¡payload ¡ – SoluIon: ¡bit ¡stuffing ¡

• sender: ¡insert ¡0 ¡ater ¡five ¡consecuIve ¡1s ¡
• receiver: ¡delete ¡0 ¡that ¡follows ¡five ¡consecuIve ¡1s ¡
• Disadvantage: ¡potenIally ¡increases ¡the ¡length ¡by ¡20% ¡

Fundamentals of Computer Networks Direct Link Networks

Header Body 8 16 16 8 CRC Beginning sequence Ending sequence

Counter ¡Based ¡Framing ¡

– Include ¡payload ¡length ¡in ¡header ¡ – e.g., ¡Digital ¡Data ¡CommunicaIons ¡Message ¡Protocol ¡ ¡(DDCMP) ¡ ¡ – Problem: ¡count ¡field ¡corrupted ¡ – SoluIon: ¡catch ¡when ¡CRC ¡fails ¡

Fundamentals of Computer Networks Direct Link Networks

Clock ¡Based ¡Framing ¡

– e.g., ¡SONET: ¡Synchronous ¡OpIcal ¡Network, ¡ dominant ¡standard ¡for ¡long-­‑distance ¡data ¡ transmission ¡over ¡opIcal ¡networks ¡ – STS-­‑n ¡(STS-­‑1 ¡= ¡51.84 ¡Mbps) ¡

Fundamentals of Computer Networks Direct Link Networks

Error ¡DetecIon ¡

• Assume ¡that ¡we ¡know ¡the ¡beginning/end ¡of ¡

the ¡frames ¡

• How ¡can ¡we ¡detect ¡if ¡one/several ¡bits ¡changed

¡ during ¡their ¡transmission? ¡

• Since ¡all ¡the ¡frames ¡can ¡potenIally ¡be ¡

received ¡then ¡we ¡have ¡to ¡add ¡some ¡ redundancy ¡bits ¡to ¡detect ¡errors ¡(checksum) ¡

Fundamentals of Computer Networks Direct Link Networks

Basic ¡Error ¡DetecIon ¡ Parity ¡Checks ¡

• Single ¡parity ¡checks: ¡

– For ¡every ¡string ¡of ¡data ¡bits ¡append ¡a ¡single ¡bit: ¡parity ¡bit ¡ – If ¡the ¡number ¡of ¡1’s ¡in ¡the ¡string ¡is ¡even ¡then ¡the ¡parity ¡= ¡ 0; ¡otherwise ¡1. ¡ – E.g., ¡ASCII ¡characters ¡of ¡7 ¡bits ¡+ ¡1 ¡parity ¡bit. ¡ – Number ¡of ¡1’s ¡in ¡an ¡encoded ¡string ¡is ¡always ¡even. ¡ – This ¡encoding ¡allows ¡to ¡detect ¡all ¡single ¡errors ¡and ¡no-­‑two ¡ errors, ¡etc. ¡ – Not ¡sufficiently ¡reliable ¡specially ¡when ¡errors ¡occur ¡in ¡ bursts ¡

Fundamentals of Computer Networks Direct Link Networks

Hamming ¡Distance ¡for ¡Block ¡Codes ¡

• The ¡Hamming ¡distance ¡between ¡two ¡codewords ¡is ¡

the ¡number ¡of ¡places ¡where ¡they ¡differ ¡

• The ¡Hamming ¡distance ¡of ¡a ¡Block ¡code ¡is ¡the ¡

minimum ¡distance ¡between ¡two ¡codewords ¡

• Allows ¡both ¡error ¡detecIon ¡and ¡error ¡correcIon ¡

Fundamentals of Computer Networks Direct Link Networks

Example ¡of ¡Binary ¡Block ¡Code ¡(7, ¡4) ¡

• Any ¡two ¡different ¡code ¡words ¡are ¡different ¡on ¡at ¡least ¡three ¡different ¡
• coordinates. ¡This ¡code ¡has ¡Hamming ¡distance ¡3. ¡
• Notice that the last 4 bits of the code word are the same as the message

– This is a systematic coding – The other 3 bits are redundancy bits – Detects any two errors, corrects any single error

Fundamentals of Computer Networks Direct Link Networks

Error ¡DetecIon ¡ Cyclic ¡Redundancy ¡Check ¡

• Add ¡k ¡bits ¡of ¡redundant ¡data ¡to ¡an ¡n-­‑bit ¡message ¡

– want ¡k ¡<< ¡n ¡ – e.g., ¡k ¡= ¡32 ¡and ¡n ¡= ¡12,000 ¡(1500 ¡bytes) ¡

• Represent ¡n-­‑bit ¡message ¡as ¡n-­‑1 ¡degree ¡polynomial ¡

in ¡GF(2) ¡

– e.g., ¡MSG=10011010 ¡as ¡M(x) ¡= ¡x7 ¡+ ¡x4 ¡+ ¡x3 ¡+ ¡x1 ¡

• Shiting ¡and ¡polynomial ¡division ¡are ¡easy ¡in ¡HW ¡
• Let ¡k ¡be ¡the ¡degree ¡of ¡some ¡divisor ¡polynomial ¡

– e.g., ¡C(x) ¡= ¡x3 ¡+ ¡x2 ¡+ ¡1 ¡

Fundamentals of Computer Networks Direct Link Networks

CRC ¡(cont) ¡

• Transmit ¡polynomial ¡P(x) ¡that ¡is ¡evenly ¡

divisible ¡by ¡C(x) ¡ ¡

– shit ¡let ¡k ¡bits, ¡i.e., ¡M(x)xk ¡ – subtract ¡remainder ¡of ¡M(x)xk ¡/ ¡C(x) ¡from ¡M(x)xk ¡

• Receiver ¡polynomial ¡P(x) ¡+ ¡E(x) ¡

– E(x) ¡= ¡0 ¡implies ¡no ¡errors ¡

• Divide ¡(P(x) ¡+ ¡E(x)) ¡by ¡C(x); ¡remainder ¡zero ¡if: ¡

– E(x) ¡was ¡zero ¡(no ¡error), ¡or ¡ – E(x) ¡is ¡exactly ¡divisible ¡by ¡C(x) ¡

Fundamentals of Computer Networks Direct Link Networks

SelecIng ¡C(x) ¡

• All ¡single-­‑bit ¡errors, ¡as ¡long ¡as ¡the ¡xk ¡and ¡x0 ¡terms ¡have ¡non-­‑zero ¡

coefficients ¡

• Any ¡odd ¡number ¡of ¡errors, ¡as ¡long ¡as ¡C(x) ¡contains ¡the ¡factor ¡(x ¡+ ¡1) ¡
• Any ¡‘burst’ ¡error ¡(i.e., ¡sequence ¡of ¡consecuIve ¡error ¡bits) ¡for ¡which ¡the ¡

length ¡of ¡the ¡burst ¡is ¡less ¡than ¡k ¡bits ¡

• PrimiIve ¡polynomials ¡allow ¡to ¡detect ¡all ¡double-­‑errors ¡when ¡the ¡frame ¡

length ¡is ¡less ¡than ¡2k-­‑1 ¡

• Most ¡burst ¡errors ¡of ¡larger ¡than ¡k ¡bits ¡can ¡also ¡be ¡detected ¡
• hkp://en.wikipedia.org/wiki/MathemaIcs_of_CRC ¡
• See ¡Table ¡2.6 ¡on ¡page ¡101 ¡for ¡common ¡C(x) ¡

– CRC-­‑16: ¡D16 ¡+ ¡D15 ¡+ ¡D2 ¡+ ¡1 ¡ – CRC ¡CCITT: ¡D16 ¡+ ¡D12 ¡+ ¡D5 ¡+ ¡1 ¡

• Example: ¡

– Link ¡with ¡Bit ¡Error ¡Rate ¡10-­‑7 ¡ – Probability ¡of ¡a ¡single ¡bit ¡in ¡error, ¡two ¡bits ¡in ¡error, ¡and ¡more ¡in ¡a ¡10,000 ¡bits ¡ packet ¡

Fundamentals of Computer Networks Direct Link Networks

Internet ¡Checksum ¡Algorithm ¡

• View ¡message ¡as ¡a ¡sequence ¡of ¡16-­‑bit ¡integers; ¡sum ¡using ¡

16-­‑bit ¡ones-­‑complement ¡arithmeIc; ¡take ¡ones-­‑ complement ¡of ¡the ¡result. ¡

Fundamentals of Computer Networks Direct Link Networks

u_short cksum(u_short *buf, int count) { register u_long sum = 0; while (count--) { sum += *buf++; if (sum & 0xFFFF0000) { /* carry occurred, so wrap around */ sum &= 0xFFFF; sum++; } } return ~(sum & 0xFFFF); }

Reliable ¡Transmission ¡ AutomaIc ¡Repeat ¡reQuest ¡

Fundamentals of Computer Networks Direct Link Networks

Acknowledgements & Timeouts

Stop-­‑and-­‑Wait ¡

• Example: ¡
• Bluetooth ¡
• Problem: ¡keeping ¡the ¡pipe ¡full ¡
• Example ¡

– 1.5Mbps ¡link ¡x ¡45ms ¡RTT ¡= ¡67.5Kb ¡(8KB) ¡ – 1KB ¡frames ¡implies ¡1/8th ¡link ¡uIlizaIon ¡ ¡

Fundamentals of Computer Networks Direct Link Networks

Sender Receiver

Sliding ¡Window ¡

• Allow ¡mulIple ¡outstanding ¡(un-­‑ACKed) ¡frames ¡
• Upper ¡bound ¡on ¡un-­‑ACKed ¡frames, ¡called ¡window ¡

Fundamentals of Computer Networks Direct Link Networks

Sender Receiver T ime

… …

SW: ¡Sender ¡

• Assign ¡sequence ¡number ¡to ¡each ¡frame ¡(SeqNum) ¡
• Maintain ¡three ¡state ¡variables: ¡

– send ¡window ¡size ¡(SWS) ¡ – last ¡acknowledgment ¡received ¡(LAR) ¡ – last ¡frame ¡sent ¡(LFS) ¡

• Maintain ¡invariant: ¡LFS ¡-­‑ ¡LAR ¡<= ¡SWS ¡
• Advance ¡LAR ¡when ¡ACK ¡arrives ¡ ¡
• Buffer ¡up ¡to ¡SWS ¡frames ¡

Fundamentals of Computer Networks Direct Link Networks

≤

SWS LAR LFS

… …

SW: ¡Receiver ¡

• Maintain ¡three ¡state ¡variables ¡

– receive ¡window ¡size ¡(RWS) ¡ – largest ¡frame ¡acceptable ¡(LFA) ¡ – last ¡frame ¡received ¡in ¡order ¡(LFR) ¡

• Maintain ¡invariant: ¡LFA ¡-­‑ ¡LFR ¡<= ¡RWS
• Frame ¡SeqNum ¡arrives: ¡

– if ¡LFR ¡< ¡SeqNum ¡< ¡= ¡LFA ¡ ¡ ¡ ¡ ¡ ¡ ¡accept ¡ – if ¡SeqNum ¡< ¡= ¡LFR ¡or ¡SeqNum ¡> ¡LFA ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡discarded ¡

• Send ¡cumulaIve ¡ACKs ¡ ¡

Fundamentals of Computer Networks Direct Link Networks LFR LFA ≤ RWS

Sequence ¡Number ¡Space ¡

• SeqNum ¡field ¡is ¡finite; ¡sequence ¡numbers ¡wrap ¡around ¡
• Sequence ¡number ¡space ¡must ¡be ¡larger ¡then ¡number ¡of ¡
• utstanding ¡frames ¡
• Let ¡MaxSeqNum ¡be ¡the ¡maximum ¡number ¡of ¡sequence ¡

numbers ¡

• SWS ¡<= ¡MaxSeqNum-1 ¡is ¡not ¡sufficient ¡

– suppose ¡3-­‑bit ¡SeqNum ¡field ¡(0..7) ¡=> ¡MaxSeqNum=8 ¡ – SWS=RWS=7 – sender ¡transmit ¡frames ¡0..6 ¡ – arrive ¡successfully, ¡but ¡ACKs ¡lost ¡ – sender ¡retransmits ¡0..6 ¡ – receiver ¡expecIng ¡7, ¡0..5, ¡but ¡receives ¡second ¡incarnaIon ¡of ¡0..5 ¡

• 2*SWS ¡≤ ¡MaxSeqNum is ¡correct ¡rule ¡if ¡SWS ¡= ¡RWS ¡
• IntuiIvely, ¡SeqNum ¡“slides” ¡between ¡two ¡halves ¡of ¡sequence ¡

number ¡space ¡

Fundamentals of Computer Networks Direct Link Networks

Sequence ¡Number ¡Space ¡

• Correct ¡operaIon ¡necessitates ¡that ¡a ¡retransmission ¡is ¡never ¡

confused ¡with ¡a ¡new ¡transmission ¡(i.e., ¡ambiguity) ¡

• Retransmissions ¡corresponds ¡to: ¡ ¡

– LFR ¡– ¡j ¡where ¡0 ¡≤ ¡j ¡< ¡SWS ¡

• New ¡transmissions ¡corresponds ¡to: ¡ ¡

– LFR ¡+ ¡i ¡where ¡0 ¡≤ ¡i ¡≤ ¡RWS ¡

• To ¡avoid ¡ambiguity ¡we ¡should ¡have ¡

– LFR ¡– ¡j ¡≠ ¡LFR ¡+ ¡i ¡mod ¡MaxSeqNum ¡i.e., ¡ ¡i ¡+ ¡j ¡≠ ¡0 ¡mod ¡MaxSeqNum ¡ ¡

• This ¡can ¡be ¡guaranteed ¡if ¡RWS ¡+ ¡SWS ¡≤ ¡MaxSeqNum ¡

– Because ¡i ¡+ ¡j ¡< ¡SWS ¡+ ¡RWS ¡≤ ¡MaxSeqNum ¡

• One ¡can ¡show ¡that ¡violaIng ¡this ¡condiIon ¡can ¡result ¡in ¡

ambiguity ¡as ¡described ¡in ¡the ¡previous ¡slide ¡

Fundamentals of Computer Networks Direct Link Networks

Concurrent ¡Logical ¡Channels ¡

• MulIplex ¡8 ¡logical ¡channels ¡over ¡a ¡single ¡link ¡
• Run ¡stop-­‑and-­‑wait ¡on ¡each ¡logical ¡channel ¡
• Maintain ¡three ¡state ¡bits ¡per ¡channel ¡

– channel ¡busy ¡ – current ¡sequence ¡number ¡out ¡ – next ¡sequence ¡number ¡in ¡

• Header: ¡3-­‑bit ¡channel ¡num, ¡1-­‑bit ¡sequence ¡num ¡

– 4-­‑bits ¡total ¡ – same ¡as ¡sliding ¡window ¡protocol ¡for ¡a ¡window ¡of ¡8 ¡

• Separates ¡reliability ¡from ¡order ¡

Fundamentals of Computer Networks Direct Link Networks
