Injec&on locked CW Magnetron RF Power Source for Project X September 11, 2013 Schema&c of Vector Summa&on of Injec&on Locked Magnetrons

slide-1
SLIDE 1

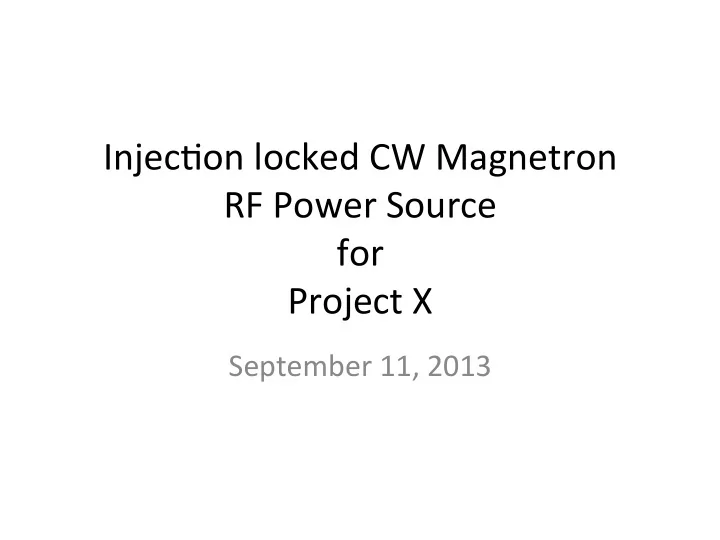

Injec&on ¡locked ¡CW ¡Magnetron ¡ RF ¡Power ¡Source ¡ for ¡ Project ¡X ¡ ¡

September ¡11, ¡2013 ¡

slide-2
SLIDE 2

Schema&c ¡of ¡Vector ¡Summa&on ¡of ¡Injec&on ¡Locked ¡Magnetrons ¡

slide-3
SLIDE 3

75 ¡kW@$1/waL ¡

slide-4
SLIDE 4

Mo&va&on ¡for ¡this ¡technique ¡is ¡cost ¡savings ¡ 650 ¡MHz ¡ ¡ Solid ¡state ¡50 ¡kW ¡ ¡ ¡ ¡$7/waL ¡ ¡ IOT ¡ ¡50 ¡kW ¡ ¡ ¡ ¡ ¡ ¡$5/waL ¡ ¡ Magnetrons ¡50 ¡kW ¡ ¡ ¡$2-­‑$3/waL ¡

slide-5
SLIDE 5
slide-6
SLIDE 6
slide-7
SLIDE 7
slide-8
SLIDE 8
slide-9
SLIDE 9

Spectrum ¡of ¡unlocked ¡magnetron ¡

slide-10
SLIDE 10

Magnetron ¡power ¡supply ¡ripple, ¡60 ¡Hz ¡and ¡43 ¡kHz ¡

slide-11
SLIDE 11

Spectrum ¡of ¡power ¡supply ¡noise ¡

slide-12
SLIDE 12

Vector ¡Signal ¡Analyzer ¡real ¡&me ¡spectrum ¡unlocked ¡magnetron ¡

slide-13
SLIDE 13

Harmonics ¡with ¡3 ¡waLs ¡injec&on ¡drive, ¡1.14 ¡kW ¡mag ¡out, ¡ 847 ¡waLs ¡at ¡out ¡put ¡5 ¡MHz ¡span, ¡350 ¡mA ¡magnetron ¡current ¡ ¡

slide-14
SLIDE 14

Wide ¡spectra ¡with ¡3,6,10,15,20 ¡waLs ¡injec&on ¡drive, ¡1.14 ¡kW ¡mag ¡out, ¡ 847 ¡waLs ¡at ¡out ¡put ¡traces ¡1-­‑5, ¡350 ¡mA ¡magnetron ¡current ¡ ¡

slide-15
SLIDE 15

Harmonics ¡with ¡1,3,6,10.15.20 ¡waLs ¡injec&on ¡drive, ¡1.14 ¡kW ¡mag ¡out, ¡ 847 ¡waLs ¡at ¡out ¡put, ¡350 ¡mA ¡magnetron ¡current ¡ Trace ¡6 ¡is ¡one ¡waL, ¡traces ¡1-­‑5 ¡are ¡3-­‑20 ¡waLs ¡

slide-16
SLIDE 16

60 ¡Hz ¡Harmonics ¡with ¡15 ¡waLs ¡injec&on ¡drive, ¡1.14 ¡kW ¡mag ¡out, ¡ 847 ¡waLs ¡at ¡out ¡put, ¡350 ¡mA ¡magnetron ¡current ¡ ¡

slide-17
SLIDE 17

yellow ¡Harmonics ¡with ¡25 ¡waLs ¡injec&on ¡drive, ¡1.14 ¡kW ¡mag ¡out, ¡ blue ¡magnetron ¡off, ¡TWT ¡feed ¡through, ¡injec&on ¡gain ¡15 ¡dB ¡

slide-18
SLIDE 18

Next ¡Steps: ¡ ¡ Clean ¡up ¡power ¡supply ¡ripple ¡with ¡a ¡filter ¡ ¡ Characterize ¡RF ¡performance ¡ ¡ Turn ¡over ¡to ¡the ¡LLRF ¡group ¡for ¡vector ¡control ¡ ¡ Have ¡vector ¡modula&on ¡results ¡by ¡Spring ¡of ¡2014 ¡
