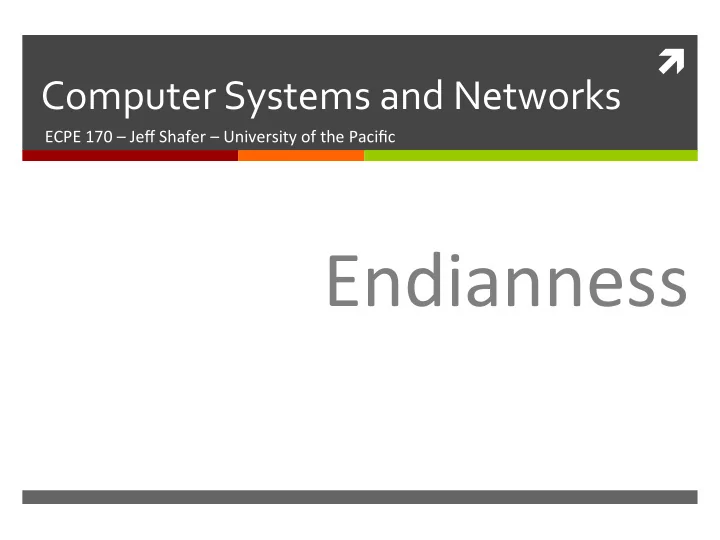

ì ¡ Computer ¡Systems ¡and ¡Networks ¡ ECPE ¡170 ¡– ¡Jeff ¡Shafer ¡– ¡University ¡of ¡the ¡Pacific ¡ Endianness ¡

2 ¡ Lab ¡Schedule ¡ Ac=vi=es ¡ Assignments ¡Due ¡ ì This ¡Week ¡ ì Lab ¡9 ¡ Lab ¡9 ¡– ¡Network ¡ Due ¡by ¡NOV ¡9 th ¡5:00am ¡ ì ì Programming ¡ ì Next ¡Week ¡(THURS) ¡ Start ¡MIPS ¡Assembly ¡ ì Programming ¡ (lecture ¡for ¡1+ ¡day) ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

3 ¡ Endianness ¡ ì In ¡typical ¡computer ¡memory, ¡ ¡ each ¡address ¡(locaSon) ¡stores ¡one ¡byte ¡ ì If ¡we ¡have ¡a ¡one-­‑byte ¡integer, ¡how ¡is ¡that ¡stored ¡in ¡ memory? ¡ ì If ¡we ¡have ¡a ¡two-­‑byte ¡integer, ¡how ¡is ¡that ¡stored ¡in ¡ memory? ¡ ì If ¡we ¡have ¡a ¡four-­‑byte ¡integer, ¡how ¡is ¡that ¡stored ¡in ¡ memory? ¡ Endianness ¡= ¡Byte ¡Ordering ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

4 ¡ Endianness ¡Example ¡ Address ¡ “OpSon ¡A” ¡ “OpSon ¡B” ¡ ì 32-­‑bit ¡hexadecimal ¡number ¡ 0x12345678 0 ¡ 0x12 0x78 ì Composed ¡of ¡4 ¡bytes: ¡ 0x12 0x34 0x56 0x78 1 ¡ (MSB) (LSB) 0x34 0x56 ì Two ¡possible ¡arrangements: ¡ 2 ¡ 0x56 0x34 3 ¡ 0x78 0x12 Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

5 ¡ Endianness ¡Example ¡ Address ¡ Big ¡ ¡ LiZle ¡ ì 32-­‑bit ¡hexadecimal ¡number ¡ Endian ¡ Endian ¡ 0x12345678 0x12 0x78 0 ¡ (MSB) (LSB) ì Composed ¡of ¡4 ¡bytes: ¡ 0x12 0x34 0x56 0x78 1 ¡ (MSB) (LSB) 0x34 0x56 ì Two ¡possible ¡arrangements: ¡ 2 ¡ 0x56 0x34 Big ¡Endian ¡ ì LiZle ¡Endian ¡ ì 3 ¡ 0x78 0x12 Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

6 ¡ Endianness ¡ ì How ¡is ¡DEADBEEF 16 ¡stored ¡in ¡liZle ¡and ¡big ¡endian ¡ formats ¡at ¡address ¡21C 16 ? ¡ LiTle ¡endian ¡ ì ì 21C 16 =EF 16 ¡ ì 21D 16 =BE 16 ¡ ì 21E 16 ¡=AD 16 ¡ ì 21F 16 =DE 16 ¡ Big ¡endian ¡ ì ì 21C 16 =DE 16 ¡ ì 21D 16 =AD 16 ¡ ì 21E 16 ¡=BE 16 ¡ ì 21F 16 =EF 16 ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

7 ¡ Big ¡Endian ¡–vs– ¡Little ¡Endian ¡ Big-­‑Endian ¡CPU ¡ LiZle-­‑Endian ¡CPU ¡ ì Most ¡significant ¡byte ¡(MSB) ¡ ì Least ¡significant ¡byte ¡(LSB) ¡ comes ¡first ¡ (stored ¡in ¡lower ¡ comes ¡first ¡ ¡ (stored ¡in ¡lower ¡ memory ¡address) ¡ memory ¡addresses) ¡ ì Examples ¡ ì Examples ¡ Motorola ¡68000 ¡ Intel ¡x86/x86-­‑64 ¡ ì ì Java ¡virtual ¡machine ¡ DEC ¡Alpha ¡ ì ì IBM ¡PowerPC ¡(by ¡default, ¡ ARM ¡(by ¡default, ¡also ¡can ¡ ì ì can ¡also ¡be ¡liTle ¡endian) ¡ be ¡big ¡endian) ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

8 ¡ Do ¡I ¡Care? ¡ ì When ¡do ¡I ¡need ¡to ¡care ¡that ¡some ¡computers ¡are ¡ big-­‑endian ¡and ¡others ¡are ¡liZle ¡endian? ¡ ì What ¡happens ¡if ¡I ¡open ¡big-­‑endian ¡data ¡on ¡a ¡liTle-­‑ endian ¡computer? ¡ ì Endianness ¡must ¡be ¡considered ¡whenever ¡you ¡are ¡ sharing ¡data ¡between ¡different ¡computer ¡systems ¡ ì Reading/wri=ng ¡data ¡files ¡to ¡ disk ¡ ì Reading/wri=ng ¡data ¡files ¡to ¡ network ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡

9 ¡ Best ¡Practices ¡ ì Pick ¡one ¡format ¡and ¡sSck ¡with ¡it! ¡ Example: ¡Data ¡sent ¡over ¡the ¡network ¡will ¡always ¡be ¡in ¡ ì big-­‑endian ¡ format ¡regardless ¡of ¡who ¡sends ¡it ¡ ì Networks ¡are ¡big-­‑endian ¡“by ¡tradi9on” ¡ Example: ¡Data ¡wriTen ¡to ¡disk ¡will ¡always ¡be ¡in ¡ li<le-­‑ ì endian ¡format ¡regardless ¡of ¡who ¡writes ¡it ¡ ì Convert ¡between ¡data ¡storage/transfer ¡format ¡and ¡ internal ¡representaSon ¡as ¡needed ¡ Example: ¡LiTle-­‑endian ¡machines ¡convert ¡to ¡big-­‑endian ¡ ì before ¡sending ¡data ¡onto ¡the ¡network ¡(and ¡convert ¡back ¡ upon ¡receiving ¡data ¡from ¡the ¡network) ¡ Computer ¡Systems ¡and ¡Networks ¡ Fall ¡2016 ¡
