Aerion Supersonic Business Jet Environment-Driven Technology Richard R. Tracy Chief Technology Officer Aerion Corporation FAA Conference on Supersonic Noise and Research Washington, DC, July 14, 2011 7/14/11 1 Aerion Brief - FAA Conference

slide-1

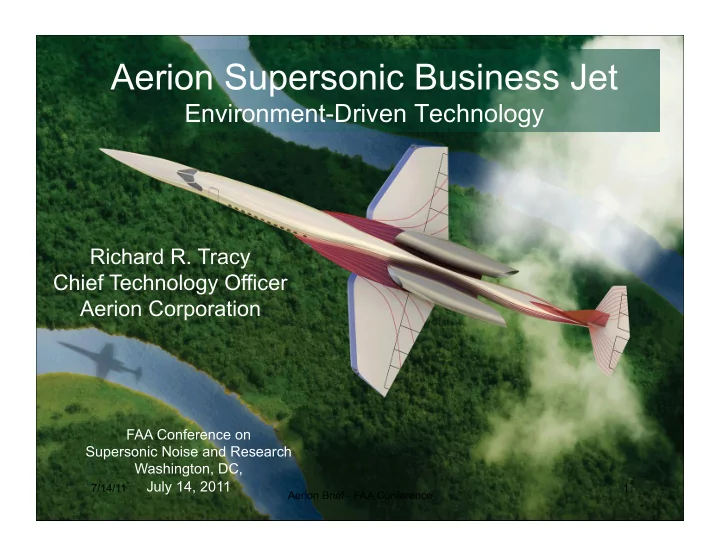

SLIDE 1

Aerion Supersonic Business Jet

Environment-Driven Technology

FAA Conference on Supersonic Noise and Research Washington, DC, July 14, 2011

Richard R. Tracy Chief Technology Officer Aerion Corporation

7/14/11 1 Aerion Brief - FAA Conference

slide-2
SLIDE 2

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 2 ¡

Supersonic Design Dichotomy

  • Two approaches to civil supersonic flight:
  • Low sonic boom is the primary goal of most programs
  • Maximum fuel efficiency and operatinal flexibility

are Aerion goals, with boom reduction secondary

  • FAA and ICAO require compliance in either case with

airport noise and engine emissions regulations

7/14/11 ¡

slide-3
SLIDE 3

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 3 ¡

Aerion Design Criteria

  • Best possible supersonic cruise efficiency & range
  • Equal or greater range at high subsonic speed
  • Current production proven engine and systems
  • Operationally similar to subsonic aircraft
  • Mach 1.6 minimizes technical and business risk

7/14/11 ¡

slide-4
SLIDE 4

Aerion Brief - FAA Conference 4

Sonic Boom Approaches

  • Low Boom

– Some time savings over populated areas – Pending “low boom” regulations and design technology

  • No Boom

– Maximize cruise range and efficiency – Meet all current regulations (sonic boom, noise, emissions) – Supersonic “boom cutoff” overland, when permitted

7/14/11

slide-5
SLIDE 5

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 5 ¡

“Boom Cutoff” Over Populated Areas

  • Current

– FAA: Mach 1 or less over U.S.A. – ICAO: “No unacceptable situation on the ground” (no boom?)

  • Aerion complies with both rules

– Efficient subsonic flight over US – No boom at Mach 1.1+ where permitted

Shock Wave Reflected Wave Evanescent Wave 5000 ft Ground

7/14/11 ¡

slide-6
SLIDE 6

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 6 ¡

Traditional Approach

  • Delta Wing

– Lower lift-related drag at supersonic cruise – High sweep, short span and less effective flaps

  • Result

– Longer runways and high angle of attack – Less efficient at SS cruise and high subsonic speed

7/14/11 ¡

slide-7
SLIDE 7

Aerion Technology

  • Laminar Flow Wing

– Lower overall supersonic drag – Low sweep and powerful flaps

  • Additional Benefits

– Shorter runways and flat approach – More efficient subsonic cruise

7/14/11 ¡ 7 ¡ Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡

slide-8
SLIDE 8

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 8 ¡

Laminar ¡Flow ¡Valida>on ¡

  • F-15 tests at NASA Dryden 1999-08
  • Full-chord natural laminar flow (NLF)
  • New F-15 tests underway since 2010
  • Flow calibration and larger surface
  • European

Transonic Wind Tunnel (ETW)

  • Achieved full

chord NLF to 30 million Reynolds no.

7/14/11 ¡

slide-9
SLIDE 9

Design Overview

7/14/11 ¡ 9 ¡ Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡

slide-10
SLIDE 10

Aerion Brief - FAA Conference 10

Major Systems

ECS

Avionics & Fly-By-Wire Flight Control Systems Fuel Tanks Fuel Tank Engines APU

7/14/11

slide-11
SLIDE 11

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 11 ¡

Interior ¡

7/14/11 ¡

slide-12
SLIDE 12

Performance

7/14/11 12 Aerion Brief - FAA Conference

slide-13
SLIDE 13

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 13 ¡

Supersonic ¡Overland: ¡ NY-­‑LA ¡Mission ¡

TEB – LAX 41kt headwind

G-V at M=0.85: 5:00 Aerion at M=0.98: 4:19 Aerion at M=1.10: 3:52

New York Los Angeles 7/14/11 ¡

slide-14
SLIDE 14

Aerion Brief - FAA Conference 14

Range

Long range SS Cruise Subsonic Cruise Boom Cutoff Cruise

7/14/11

slide-15
SLIDE 15

Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡ 15 ¡

Economics ¡

Operating Expense per NM, 550 hrs/yr Utilization *

* Data from Business & Commercial Aviation 2006 Operations Planning Guide

7/14/11 ¡

slide-16
SLIDE 16

Aerion Brief - FAA Conference 16

Conclusions

  • Aerion SSBJ offers economics, operating characteristics

and flexibility on par with current subsonic aircraft

  • Maximum efficiency sub- and supersonic cruise results

from NLF wing

  • Complies with all regulations and reduces program risk
  • Can be first to market

7/14/11

slide-17
SLIDE 17

Aerion Brief - FAA Conference 17

The Virtuous Circle

  • Minimum ¡SSBJ ¡environmental ¡impact ¡:

NLF ¡

Low ¡Drag ¡ Airframe ¡ Less ¡ ¡ ¡ Required ¡ Thrust ¡ Smaller ¡ Engine ¡

Lower ¡ Fuel ¡ Burn ¡ SSBJ ¡

Lowest ¡ Environmental ¡ impact ¡ No ¡Boom ¡ Overland ¡ Flight ¡ ¡

7/14/11

slide-18
SLIDE 18

Aerion ¡Supersonic ¡= ¡Quiet, ¡Clean ¡and ¡Economical ¡

7/14/11 ¡ 18 ¡ Aerion ¡Brief ¡-­‑ ¡FAA ¡Conference ¡
