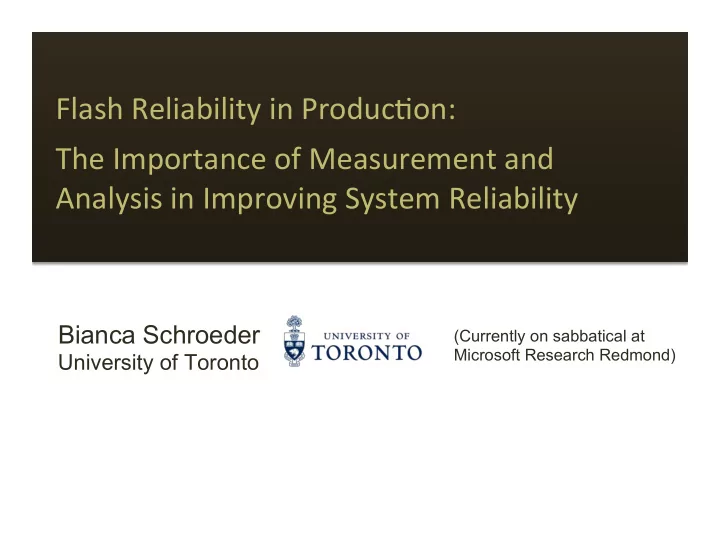

Flash ¡Reliability ¡in ¡Produc4on: ¡

¡

The ¡Importance ¡of ¡Measurement ¡and ¡ Analysis ¡in ¡Improving ¡System ¡Reliability ¡

Bianca Schroeder ¡

University of Toronto

(Currently on sabbatical at Microsoft Research Redmond)

• System ¡reliability ¡
• Why ¡and ¡how ¡do ¡systems ¡fail ¡in ¡the ¡wild? ¡

¡ ¡

Data ¡from ¡a ¡large ¡number ¡of ¡large-­‑scale ¡produc4on ¡ systems ¡at ¡different ¡organiza4ons: ¡

¡

▪ Different ¡hardware ¡failure ¡events ¡

▪ Hardware ¡replacements ¡ ▪ Correctable ¡and ¡uncorrectable ¡errors ¡in ¡DRAM ¡ ▪ Server ¡outages ¡ ▪ Hard ¡disk ¡drive ¡failures ¡ ▪ Sector ¡errors ¡in ¡hard ¡disk ¡drives ¡ ▪ Data ¡corrup4on ¡in ¡storage ¡systems ¡ ▪ Failures/errors ¡in ¡solid ¡state ¡drives ¡

▪ Job ¡logs ¡

• Google, ¡OpenCloud ¡(Hadoop ¡cluster ¡at ¡CMU), ¡Yahoo! ¡Hadoop ¡trace ¡

¡

4

▪

Observa4ons ¡oTen ¡different ¡from ¡expecta4ons ¡ ¡

▪

Surprising ¡to ¡operators ¡as ¡well ¡as ¡manufacturers ¡

5

¡ Why ¡flash ¡reliability? ¡

§ More ¡and ¡more ¡data ¡is ¡living ¡on ¡flash ¡

¡ ¡ ¡ ¡ ¡=> ¡ ¡data ¡reliability ¡depends ¡on ¡flash ¡reliability ¡

§ Worry ¡about ¡flash ¡wear-­‑out ¡

¡ For ¡a ¡long ¡4me ¡only ¡lab ¡studies ¡using ¡

accelerated ¡tes4ng ¡

¡ Recently, ¡some ¡field ¡studies: ¡ ¡ ¡

▪ Sigmetrics’15 ¡(Facebook) ¡Meza ¡et ¡al. ¡ ▪ FAST’16 ¡(Google) ¡Schroeder ¡et ¡al. ¡ ▪ Systor’17 ¡(MicrosoT) ¡Narayanan ¡et ¡al. ¡

6

Google fleet

10 drive models 4 chip vendors MLC, SLC, eMLC 6 years of data Data on workload and variety of error types Data on repairs, replacements, bad blocks & bad chips

• Custom drives based on commodity chips (but custom

firmware and FTL)

• Drives are reporting counters many times per day

7

¡ Percentage ¡of ¡drives ¡replaced ¡annually ¡due ¡to ¡suspected ¡

hardware ¡problems ¡over ¡the ¡first ¡4 ¡years ¡in ¡the ¡field: ¡

0 ¡ 1 ¡ 2 ¡ 3 ¡ 4 ¡ 5 ¡ 6 ¡ MLC-­‑A ¡MLC-­‑B ¡MLC-­‑C ¡MLC-­‑D ¡ SLC-­‑A ¡ SLC-­‑B ¡ SLC-­‑C ¡ SLC-­‑D ¡

¡Average ¡annual ¡ ¡ replacement ¡ rates ¡for ¡hard ¡disks ¡ (2-­‑20%) ¡

Percentage(%) ¡

Consistent with [Narayanan’17]

§ Good ¡news: ¡ ¡

§ Only ¡1-­‑2% ¡of ¡drives ¡replaced ¡annually ¡-­‑-­‑ ¡ ¡much ¡lower ¡than ¡hard ¡disks! ¡ § Drives ¡benefiAed ¡from ¡ability ¡to ¡tolerate ¡chip ¡failure ¡

§ 0.5-­‑1.5% ¡of ¡drives ¡developed ¡bad ¡chips ¡per ¡year ¡

8

§ Bad ¡news: ¡Uncorrectable ¡errors ¡common ¡

§ 26-­‑60% ¡of ¡drives ¡see ¡uncorrectable ¡errors ¡in ¡their ¡life ¡(Google) ¡

§ 2-­‑6 ¡out ¡of ¡1,000 ¡drive ¡days ¡experience ¡uncorrectable ¡errors ¡

§ 0.2-­‑75% ¡of ¡drives ¡at ¡Facebook ¡[Meza ¡et ¡al. ¡2015] ¡ § Rates ¡at ¡MicrosoT ¡10X ¡higher ¡than ¡target ¡rate ¡[Narayanan ¡et ¡al. ¡2016] ¡

§ Much ¡worse ¡than ¡for ¡hard ¡

disk ¡drives ¡(3.5% ¡experiencing ¡ sector ¡errors)! ¡

§ These ¡errors ¡are ¡insideous ¡as ¡

they ¡are ¡latent. ¡

9

¡ Wear-­‑out ¡(limited ¡program ¡erase ¡cycles) ¡ ¡ Technology ¡(MLC, ¡SLC) ¡ ¡ Lithography ¡ ¡ Age ¡ ¡ Workload ¡ ¡ Temperature ¡ ¡ Other ¡factors? ¡ ¡ What ¡reliability ¡metric ¡to ¡use? ¡

§ Raw ¡bit ¡error ¡rate ¡(RBER) ¡

▪ Assump4on: ¡as ¡raw ¡bit ¡errors ¡accumulate ¡they ¡turn ¡uncorrectable ¡

§ Probability ¡of ¡uncorrectable ¡errors ¡

▪ Why ¡not ¡UBER ¡– ¡we ¡will ¡see ¡… ¡

Common ¡expecta4on: ¡ Exponen4al ¡increase ¡of ¡RBER ¡with ¡PE ¡cycles ¡ … ¡or ¡maybe ¡polynomial ¡ ¡… ¡or ¡other ¡super-­‑linear? ¡

10

• ­‑-­‑-­‑ ¡Exponential ¡ ¡growth ¡

PE ¡cycles ¡

RBER ¡

11

§ Big ¡differences ¡across ¡models ¡(all ¡drives ¡use ¡same ¡ECC ¡& ¡FTL, ¡so ¡

differences ¡are ¡not ¡due ¡to ¡ECC) ¡

§ Linear ¡increase ¡(for ¡range ¡of ¡PE ¡cycles ¡in ¡our ¡data) ¡ § No ¡sudden ¡increase ¡after ¡PE ¡cycle ¡limit ¡

12

Common ¡expecta4on: ¡ Lower ¡error ¡rates ¡under ¡SLC ¡($$$) ¡than ¡MLC ¡

13

§ RBER ¡is ¡lower ¡for ¡SLC ¡drives ¡than ¡MLC ¡ § Uncorrectable ¡errors ¡are ¡not ¡lower ¡for ¡SLC ¡drives ¡(all ¡drives ¡use ¡

same ¡ECC, ¡FTL, ¡etc. ¡so ¡differences ¡are ¡not ¡due ¡to ¡ECC) ¡

§ SLC ¡drives ¡don’t ¡have ¡lower ¡rate ¡of ¡repairs ¡or ¡replacement ¡

Red ¡lines ¡ ¡ are ¡SLC ¡drives ¡

14

Common ¡expecta4on: ¡ Higher ¡error ¡rates ¡for ¡smaller ¡feature ¡size ¡

15

§ Smaller ¡lithography ¡=> ¡higher ¡RBER ¡ § Lithography ¡has ¡less ¡impact ¡on ¡uncorrectable ¡errors ¡

43nm ¡versus ¡ 50nm ¡ 34nm ¡versus ¡ 50nm ¡

Common ¡expecta4on: ¡ Exponen4al ¡increase ¡in ¡hardware ¡failures ¡with ¡ temperature ¡(Arrhenius ¡equa4on) ¡

16

• ­‑-­‑-­‑ ¡Exponential ¡ ¡growth ¡

Temperature ¡

RBER ¡

17

§ Uncorrectable ¡errors ¡might ¡increase, ¡decrease ¡or ¡not ¡be ¡affected ¡

by ¡temperature. ¡

§ Drive-­‑internal ¡mechanisms ¡protect ¡against ¡temperature, ¡e.g. ¡

through ¡throttling. ¡

§ Other ¡effects ¡might ¡dominate ¡

Increase Decrease! Little effect

18

¡ Lab ¡studies ¡find ¡workload ¡induced ¡error ¡modes ¡

§ Read ¡& ¡program ¡disturb ¡errors, ¡incomplete ¡erases ¡

¡ Field ¡data: ¡no ¡correla4on ¡between ¡read ¡/ ¡write ¡/ ¡

erase ¡opera4ons ¡versus ¡errors ¡(Google, ¡Facebook) ¡

§ Possibly ¡because ¡data ¡at ¡per-­‑drive ¡level ¡too ¡coarse ¡

¡ Consequence: ¡For ¡field ¡studies ¡UBER ¡is ¡not ¡a ¡

meaningful ¡metric. ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡

UBER= ¡ #Uncorrectable ¡bits ¡ ¡ ¡ ¡ ¡ ¡ ¡Total ¡# ¡bits ¡read ¡

Metrics ¡from ¡lab ¡studies ¡ do ¡not ¡always ¡make ¡ sense ¡for ¡field ¡data. ¡

19

§ Different ¡RBER ¡for ¡same ¡model ¡in ¡different ¡clusters ¡ § Other ¡factors ¡at ¡play ¡… ¡

20

¡ The ¡main ¡purpose ¡of ¡RBER ¡is ¡as ¡a ¡metric ¡for ¡

• verall ¡drive ¡reliability ¡

¡ Allows ¡for ¡projec4ons ¡on ¡uncorrectable ¡errors ¡

[Mielke2008]

21

§ Drive ¡models ¡with ¡higher ¡RBER ¡don’t ¡have ¡higher ¡frequency ¡of ¡

uncorrectable ¡errors ¡

22

§ Drives ¡(or ¡drive ¡days) ¡with ¡higher ¡RBER ¡don’t ¡have ¡higher ¡frequency ¡

• f ¡uncorrectable ¡errors ¡

§ RBER ¡is ¡not ¡a ¡good ¡predictor ¡of ¡field ¡reliability ¡ § Uncorrectable ¡errors ¡caused ¡by ¡other ¡mechanisms ¡than ¡corr. ¡errors? ¡

23

§ Prior ¡errors ¡highly ¡predictive ¡of ¡later ¡uncorrectable ¡errors ¡ § Can ¡we ¡predict ¡uncorrectable ¡errors? ¡

¡

24

¡

¡ Drives ¡report ¡many ¡opera4onal ¡sta4s4cs ¡e.g. ¡

through ¡S.M.A.R.T: ¡

§ ¡Workload, ¡temperature, ¡power-­‑on-­‑hours, ¡prior ¡errors, ¡etc. ¡ ¡

Time

?

now

¡

¡ Based ¡on ¡data ¡from ¡interval ¡n, ¡will ¡there ¡be ¡

uncorrectable ¡errors ¡in ¡interval ¡n+1? ¡

SMART1 SMART2 SMART254

…

25

¡

¡ Common ¡machine ¡learning ¡techniques ¡for ¡

classifica4on ¡problems: ¡

§ Classifica4on ¡and ¡regression ¡trees ¡ § Random ¡forests ¡ § Logis4c ¡regression ¡ § Support ¡vector ¡machines ¡ § Neural ¡networks ¡ ¡ How ¡does ¡predic4on ¡accuracy ¡compare? ¡ ¡ How ¡can ¡we ¡use ¡predic4ons ¡in ¡prac4ce? ¡

Increasing complexity

¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ Betterr ¡

¡

¡ Trained ¡models ¡for ¡Google ¡SSDs ¡& ¡Backblaze ¡HDD ¡data ¡ ¡ Metrics: ¡

§ False ¡posi4ve ¡rate ¡(rate ¡of ¡false ¡alarms) ¡ § False ¡nega4ve ¡rate ¡(frac4on ¡of ¡errors ¡not ¡caught) ¡

¡

¡ A ¡simple ¡classifier ¡performs ¡best: ¡random ¡forests ¡ ¡ Accuracy ¡is ¡very ¡good ¡ § Catch ¡90% ¡of ¡errors ¡at ¡false ¡alarm ¡rate ¡of ¡2-­‑8%. ¡ § Catch ¡50% ¡of ¡errors ¡at ¡false ¡alarm ¡rate ¡of ¡1%. ¡

Catch 90% of errors at 2% false alarm rate. Seagate HDS722020ALA330

¡

¡ Accuracy ¡lower ¡than ¡for ¡HDDs. ¡ ¡ Could ¡be ¡due ¡to ¡differences ¡in ¡hardware ¡or ¡error ¡repor4ng. ¡ ¡ ¡ Will ¡see ¡that ¡it’s ¡s4ll ¡good ¡enough ¡for ¡applica4ons ¡we ¡consider. ¡

¡

¡ What ¡if ¡only ¡lisle ¡data ¡is ¡available? ¡ § Accuracy ¡nearly ¡iden4cal. ¡ ¡ What ¡if ¡only ¡data ¡for ¡a ¡different ¡model ¡available? ¡ § Accuracy ¡slightly ¡lower, ¡but ¡s4ll ¡very ¡good. ¡

Seagate error predictions using Hitachi-trained model

30

¡ ¡

¡ Use ¡case: ¡Op4mize ¡disk ¡scrubbing ¡ ¡ Why ¡scrubbing? ¡

§ Periodic ¡disk ¡scan ¡to ¡detect ¡and ¡correct ¡errors ¡early. ¡ § Standard: ¡Scrub ¡con4nuously ¡at ¡a ¡fixed ¡speed ¡(e.g. ¡

• nce ¡per ¡week). ¡

§ Expensive, ¡in ¡par4cular ¡with ¡increasing ¡capaci4es ¡and ¡

impact ¡on ¡foreground ¡workload ¡

¡ Idea: ¡ ¡

§ Increase ¡scrub ¡rate ¡when ¡error ¡is ¡predicted ¡=> ¡

reduce ¡mean ¡4me ¡to ¡error ¡detec4on ¡(MTTD) ¡

31

¡

¡ Approach: ¡ § When ¡error ¡is ¡predicted ¡for ¡next ¡interval, ¡

increase ¡scrub ¡speed ¡by ¡factor ¡X ¡for ¡this ¡interval. ¡

¡ Benefits: ¡ § Errors ¡that ¡were ¡predicted ¡will ¡be ¡caught ¡X-­‑

4mes ¡faster, ¡on ¡average. ¡

¡ Cost: ¡ § Every ¡4me ¡an ¡error ¡is ¡predicted, ¡X-­‑4mes ¡more ¡

scrub ¡opera4ons ¡will ¡be ¡issued. ¡

¡ Cost ¡& ¡benefit ¡trade-­‑off ¡can ¡be ¡controlled ¡

by ¡choosing ¡X ¡and ¡tuning ¡FPR ¡of ¡predictor. ¡ ¡

32

33

¡

¡ Significant ¡reduc4on ¡in ¡mean ¡4me ¡to ¡error ¡detec4on ¡at ¡

limited ¡overheads. ¡

¡ Effec4ve ¡even ¡for ¡the ¡SSD ¡model ¡with ¡the ¡weakest ¡predictor. ¡

Nearly 2X improvement for 2% time spent accelerated. Nearly 1.5X improvement for 1% time spent accelerated.

34

¡

¡ Results ¡when ¡using ¡Hitachi ¡predictor ¡on ¡

Seagate ¡drive: ¡ ¡

¡ Even ¡classifier ¡trained ¡on ¡different ¡model ¡is ¡

• useful. ¡

35

¡

¡ Dynamically ¡adapt ¡ECC ¡strength ¡of ¡SSDs. ¡ ¡ Proac4vely ¡re4re ¡blocks ¡or ¡chips. ¡ ¡ Tuning ¡the ¡cache ¡policy ¡of ¡SSD ¡caches, ¡

switching ¡from ¡write-­‑back ¡to ¡write-­‑through ¡ when ¡chance ¡of ¡errors ¡is ¡high. ¡

¡ Tuning ¡file ¡system ¡protec4on ¡mechanisms. ¡

36

¡

¡ Predic4ng ¡whole ¡SSD ¡failures ¡[Narayanan ¡16] ¡ ¡ Problem: ¡false ¡posi4ves ¡much ¡more ¡expensive ¡

(e.g. ¡unnecessary ¡drive ¡replacements) ¡

¡ False ¡posi4ve ¡rates ¡of ¡13% ¡too ¡high. ¡ ¡ More ¡work ¡leT ¡to ¡be ¡done ¡… ¡

37

¡ Many ¡aspects ¡different ¡from ¡expecta4ons ¡ § Linear ¡increase ¡with ¡PE ¡cycles ¡ § RBER ¡not ¡predic4ve ¡of ¡uncorrectable ¡errors ¡ § SLC ¡not ¡generally ¡more ¡reliable ¡than ¡MLC ¡ § UBER ¡not ¡a ¡great ¡metric ¡in ¡the ¡field ¡ ⇒ Importance ¡of ¡collec4ng ¡field ¡data ¡ ¡ Errors ¡are ¡oTen ¡predictable ¡using ¡simple ¡ML ¡techniques ¡ § Can ¡be ¡used ¡to ¡improve ¡storage ¡system ¡reliability ¡ § Need ¡to ¡think ¡about ¡what ¡data ¡to ¡report/collect ¡ § We ¡have ¡shown ¡some ¡use ¡cases, ¡probably ¡many ¡more… ¡ ¡ S4ll ¡many ¡open ¡ques4ons ¡… ¡

38

¡ For ¡more ¡informa4on: ¡

▪ [Sigmetrics’15] ¡(Facebook) ¡“A ¡large-­‑scale ¡study ¡of ¡flash ¡memory ¡failures ¡ in ¡the ¡field”, ¡J. ¡Meza, ¡Q. ¡Wu, ¡S. ¡Kumar, ¡O. ¡Mutlu. ¡ ▪ [FAST’16] ¡(Google) ¡“Flash ¡reliability ¡in ¡produc<on: ¡The ¡expected ¡and ¡the ¡ unexpected”, ¡B. ¡Schroeder, ¡R. ¡Lagisesy, ¡A. ¡Merchant. ¡ ¡ ▪ [Systor’17] ¡(MicrosoT) ¡“SSD ¡failures ¡in ¡data ¡centers: ¡The ¡what, ¡when ¡and ¡ why?”, ¡I. ¡Narayanan, ¡D. ¡Wang, ¡M. ¡Jeon, ¡B. ¡Sharma, ¡L. ¡Caulfield, ¡A. ¡ Sivasubramaniam, ¡B. ¡Cutler, ¡J. ¡Liu, ¡B. ¡Khessib, ¡K. ¡Vaid. ¡ ▪ [IEEE ¡Proceedings’17] ¡(Survey) ¡“Reliability ¡of ¡NAND-­‑based ¡SSD: ¡What ¡field ¡ studies ¡tell ¡us”, ¡B. ¡Schroeder, ¡R. ¡Lagisesy, ¡A. ¡Merchant. ¡ ¡
