Coerced Cache Evic-on and Discreet-Mode Journaling: Dealing - - PowerPoint PPT Presentation

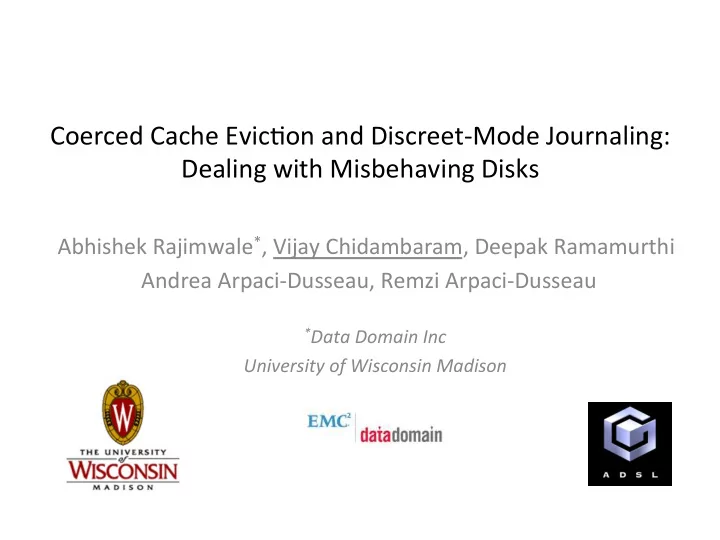

Coerced ¡Cache ¡Evic-on ¡and ¡Discreet-­‑Mode ¡Journaling: ¡ Dealing ¡with ¡Misbehaving ¡Disks ¡

Abhishek ¡Rajimwale*, ¡Vijay ¡Chidambaram, ¡Deepak ¡Ramamurthi ¡ ¡ ¡ ¡Andrea ¡Arpaci-­‑Dusseau, ¡Remzi ¡Arpaci-­‑Dusseau ¡

*Data ¡Domain ¡Inc ¡

University ¡of ¡Wisconsin ¡Madison ¡

Disks ¡are ¡not ¡perfect ¡

DSN 11 2 3/13/12

• Expanding ¡disk ¡fault ¡model ¡
• Latent ¡Sector ¡Errors ¡[Bairavasundaram ¡SIGMETRICS ¡07] ¡

– RAID-­‑6 ¡

• Block ¡Corrup-on ¡[Bairavasundaram FAST 08] ¡

– Checksums ¡

• The ¡disk ¡cache ¡

– Always ¡trusted ¡so ¡far ¡

¡ Disk ¡Surface ¡

Disk ¡Cache ¡

Disk ¡Caches ¡

• Disk ¡cache ¡improves ¡performance ¡

– But ¡at ¡the ¡risk ¡of ¡data ¡loss ¡

• Order ¡of ¡writes ¡issued ¡by ¡file ¡system: ¡

– A, ¡B ¡,C ¡

• Disks ¡reorder ¡writes ¡during ¡destaging: ¡

– B, ¡A, ¡C ¡

• File ¡systems ¡flush ¡the ¡disk ¡cache ¡to ¡

ensure ¡correct ¡ordering ¡of ¡writes ¡ – A, ¡flush, ¡B, ¡flush, ¡C ¡

DSN 11 3 3/13/12

¡ Disk ¡Surface ¡

Disk ¡Cache ¡

Write ¡to ¡disk ¡

Problem: ¡Flushing ¡doesn’t ¡work ¡

• Disks ¡can ¡fail ¡to ¡flush ¡data ¡upon ¡request ¡
• One ¡reason: ¡Bugs ¡

– Errors ¡in ¡the ¡storage ¡stack ¡[Bairavasundaram ¡FAST ¡08] ¡ – Improper ¡propaga-on ¡of ¡error ¡codes ¡[Bairavasundaram ¡FAST ¡08] ¡ – Inadequate ¡failure ¡policies ¡[Prabhakaran ¡SOSP ¡05] ¡ – Bugs ¡in ¡the ¡firmware ¡[Ghemawat ¡SOSP ¡03] ¡

DSN 11 4 3/13/12

Disks ¡can ¡lie! ¡

DSN 11 5 0 ¡ 5 ¡ 10 ¡ 15 ¡ 20 ¡ 25 ¡ 30 ¡ 35 ¡ 40 ¡ 45 ¡ 50 ¡ 4k ¡ 16k ¡ 64k ¡ 128k ¡ 512k ¡ 1m ¡

Avg ¡6me ¡(msec) ¡ Write ¡size ¡ Sequen6al ¡writes ¡

w/ ¡cache ¡ w/o ¡cache ¡

• Misbehaving ¡disks ¡ignore ¡or ¡delay ¡flush ¡requests ¡
• Increases ¡risk ¡for ¡data ¡loss ¡
• File ¡systems ¡usually ¡blamed ¡for ¡such ¡loss ¡

¡ ¡

3/13/12

Disks ¡can ¡lie! ¡

DSN 11 6

F_FULLFSYNC ¡

• From ¡the ¡fcntl ¡man ¡page ¡in ¡Mac ¡OSX: ¡

Does the same thing as fsync(2) then asks the drive to flush all buffered data to the permanent storage device (arg is ignored). This is currently implemented on HFS, MS-DOS (FAT), and Universal Disk Format (UDF) file systems. The operation may take quite a while to complete. Certain FireWire drives have also been known to ignore the request to flush their buffered data.

3/13/12

• Evidence ¡from ¡industry ¡experts ¡

– Microsoc ¡ – Seagate ¡

Ordering ¡points ¡are ¡essen-al ¡

• All ¡modern ¡file ¡systems ¡depend ¡on ¡ordering ¡points ¡

– Journaling ¡file ¡systems ¡(ext3, ¡ext4) ¡

• Data ¡before ¡the ¡commit ¡block ¡

– Copy ¡on ¡write ¡file ¡systems ¡(ZFS) ¡

• Data ¡before ¡the ¡uber-­‑block ¡
• If ¡ordering ¡points ¡are ¡not ¡enforced: ¡

– Data ¡corrup-on ¡ – Inconsistent ¡file ¡system ¡

DSN 11 7 3/13/12

Summary ¡

• We ¡present ¡Coerced ¡Cache ¡Evic-on ¡(CCE) ¡

– Write ¡extra ¡data ¡into ¡the ¡cache ¡to ¡evict ¡target ¡blocks ¡

• We ¡show ¡how ¡to ¡characterize ¡9 ¡SATA ¡disk ¡drive ¡cache ¡

– Examine ¡the ¡wide ¡range ¡of ¡caching ¡policies ¡ ¡

• We ¡implement ¡CCE ¡in ¡ext3 ¡

– Well ¡known ¡journaling ¡file ¡system ¡

• CCE ¡provides ¡stronger ¡enforcement ¡for ¡ordering ¡points ¡

– At ¡acceptable ¡overheads ¡

DSN 11 8 3/13/12

Outline ¡

• Mo-va-on ¡
• Background ¡
• Coerced ¡Cache ¡Evic-on ¡
• Cache ¡Fingerprin-ng ¡
• Discreet ¡Mode ¡Journaling ¡
• Evalua-on ¡
• Conclusion ¡

DSN 11 9 3/13/12

File ¡System ¡Background ¡

• Consider ¡dele-ng ¡a ¡file ¡

– Removing ¡its ¡directory ¡entry ¡ – Freeing ¡the ¡space ¡occupied ¡by ¡the ¡file ¡and ¡its ¡metadata ¡

• Journaling ¡file ¡system ¡

– Makes ¡sure ¡all ¡changes ¡get ¡to ¡disk ¡or ¡none ¡do ¡ – Groups ¡writes ¡into ¡transac-ons ¡ – Writes ¡everything ¡to ¡a ¡log ¡first ¡ – Checkpoints ¡to ¡disk ¡later ¡

DSN 11 10 3/13/12

File ¡System ¡Background ¡

• Ext3 ¡file ¡system ¡

– Semi-­‑modern ¡journaling ¡file ¡system ¡ – Well ¡known, ¡well ¡understood ¡

• Variants ¡of ¡journaling ¡

– Data ¡journaling ¡mode ¡

• Everything ¡(data, ¡metadata) ¡goes ¡to ¡the ¡log ¡first ¡

– Ordered ¡journaling ¡mode ¡

• Only ¡metadata ¡is ¡logged ¡

DSN 11 11 3/13/12

Disk Surface Journal Fixed locations

Data ¡Journaling ¡

DSN 11 12

D D D C M M

Memory

3/13/12

B

Disk Surface Journal Fixed locations Disk Cache

Data ¡Journaling ¡

DSN 11 13

D D D C M M

Memory

3/13/12

B

Outline ¡

• Mo-va-on ¡
• Background ¡
• Coerced ¡Cache ¡Evic-on ¡
• Cache ¡Fingerprin-ng ¡
• Discreet ¡Mode ¡Journaling ¡
• Evalua-on ¡
• Conclusion ¡

DSN 11 14 3/13/12

Coerced ¡Cache ¡Evic-on ¡

• Ensures ¡that ¡cache ¡has ¡been ¡truly ¡flushed ¡ ¡
• Key ¡idea: ¡

– Extra ¡writes ¡to ¡flush ¡the ¡disk ¡cache ¡ – Desired ¡Order ¡of ¡writes: ¡A, ¡B, ¡C ¡ – With ¡CCE: ¡

• Write ¡A ¡
• Write ¡to ¡flush ¡zone ¡
• Write ¡B ¡
• Write ¡to ¡flush ¡zone ¡
• Write ¡C ¡

DSN 11 15 3/13/12

Disk Surface Flush Zone Disk Cache Journal Fixed locations

Coerced ¡Cache ¡Evic-on ¡

DSN 11 16

D D D C M M

Memory

F F F F F F F F

3/13/12

B F

Coerced ¡Cache ¡Evic-on ¡

• Desired ¡proper-es: ¡

– High ¡probability ¡of ¡flushing ¡target ¡blocks ¡ – Low ¡performance ¡overhead ¡

• Need ¡to ¡understand ¡the ¡disk ¡cache ¡to ¡design ¡

¡ ¡ ¡ ¡ ¡the ¡flush ¡workload ¡

DSN 11 17 3/13/12

Outline ¡

• Mo-va-on ¡
• Background ¡
• Coerced ¡Cache ¡Evic-on ¡
• Cache ¡Fingerprin-ng ¡
• Discreet ¡Mode ¡Journaling ¡
• Evalua-on ¡
• Conclusion ¡

DSN 11 18 3/13/12

Cache ¡Fingerprin-ng ¡

• Manufacturers ¡don’t ¡expose ¡details ¡about ¡disk ¡caches ¡
• Disk ¡caches ¡can ¡vary ¡in: ¡

– Read/Write ¡par--on ¡size ¡ – Number ¡of ¡segments ¡ – Replacement ¡policy ¡

• Poorly ¡characterized ¡in ¡literature ¡

DSN 11 19 3/13/12

Disk ¡Cache ¡

Cache ¡Fingerprin-ng ¡

• Flush ¡micro-­‑benchmark: ¡

– Write ¡target ¡block ¡ – Write ¡varied ¡flush ¡workload ¡– ¡measure ¡cost ¡

– fsync() ¡

– Read ¡target ¡– ¡infer ¡evic>on ¡

• Micro-­‑benchmark ¡is ¡repeated ¡ ¡

– Probability ¡of ¡evic-on ¡is ¡calculated ¡

• Vary ¡in ¡each ¡workload: ¡

– Number ¡of ¡writes ¡ – Amount ¡of ¡data ¡in ¡each ¡write ¡ – Sequen-al/Random ¡writes ¡

DSN 11 20 3/13/12

Cache ¡Fingerprin-ng ¡

DSN 11 21 3/13/12

• Evic-on ¡fingerprint ¡

– Probability ¡of ¡evic-on ¡is ¡visually ¡shown ¡ – Darker ¡region ¡indicates ¡higher ¡probability ¡

¡90 ¡– ¡100% ¡ ¡70 ¡-­‑ ¡90 ¡ ¡ ¡50 ¡– ¡70 ¡ ¡30 ¡– ¡50 ¡ ¡10 ¡– ¡30 ¡ ¡0 ¡– ¡10 ¡ Eviction Probability

Cache ¡Fingerprin-ng ¡

DSN 11 22 3/13/12

• Performance ¡fingerprint ¡

– Time ¡taken ¡to ¡write ¡flush ¡workload ¡ – Darker ¡region ¡indicates ¡more ¡-me ¡

¡500+ ¡ms ¡ ¡100 ¡– ¡500 ¡ ¡50 ¡– ¡100 ¡ ¡10 ¡-­‑ ¡50 ¡ ¡0 ¡-­‑ ¡10 ¡ Flush Latency

Cache ¡Fingerprin-ng ¡

• Selec-ng ¡a ¡flush ¡workload: ¡

– Combine ¡informa-on ¡from ¡both ¡fingerprints ¡ – High ¡probability ¡of ¡evic-on ¡ ¡

• Dark ¡region ¡in ¡evic-on ¡fingerprint ¡

– Low ¡performance ¡cost ¡

• Light ¡region ¡in ¡performance ¡fingerprint ¡

DSN 11 23 3/13/12

Cache ¡Fingerprin-ng ¡

Manufacturer ¡ Cache ¡(MB) ¡ Capacity ¡ (GB) ¡ Hitachi ¡ 8 ¡ 80 ¡ Hitachi ¡ 32 ¡ 1024 ¡ Samsung ¡ 8 ¡ 250 ¡ Samsung ¡ 16 ¡ 250 ¡ Western ¡Digital ¡ 16 ¡ 320 ¡ Western ¡Digital ¡ 64 ¡ 800 ¡ Seagate ¡ 8 ¡ 250 ¡ Seagate ¡ 16 ¡ 320 ¡ Seagate ¡ 32 ¡ 750 ¡

DSN 11 24 3/13/12

Cache ¡Fingerprin-ng ¡

Sequen-al ¡writes ¡may ¡be ¡ineffec-ve ¡at ¡flushing ¡ – ¡ Regardless ¡of ¡the ¡size ¡of ¡the ¡write ¡

¡

A ¡number ¡of ¡random ¡writes ¡are ¡required ¡

DSN 11 25 3/13/12

¡90 ¡– ¡100% ¡ ¡70 ¡-­‑ ¡90 ¡ ¡ ¡50 ¡– ¡70 ¡ ¡30 ¡– ¡50 ¡ ¡10 ¡– ¡30 ¡ ¡0 ¡– ¡10 ¡ Eviction Probability

Cache ¡Fingerprin-ng ¡

Ver-cal ¡stripes ¡indicate ¡that ¡the ¡cache ¡is ¡segmented ¡ – Each ¡write, ¡regardless ¡of ¡size, ¡is ¡sent ¡to ¡one ¡segment ¡

DSN 11 26 3/13/12

¡90 ¡– ¡100% ¡ ¡70 ¡-­‑ ¡90 ¡ ¡ ¡50 ¡– ¡70 ¡ ¡30 ¡– ¡50 ¡ ¡10 ¡– ¡30 ¡ ¡0 ¡– ¡10 ¡ Eviction Probability

Cache ¡Fingerprin-ng ¡

Cache ¡behavior ¡of ¡disks ¡from ¡the ¡same ¡manufacturer ¡is ¡ qualita-vely ¡similar ¡across ¡their ¡different ¡models ¡ ¡

DSN 11 27 3/13/12

¡90 ¡– ¡100% ¡ ¡70 ¡-­‑ ¡90 ¡ ¡ ¡50 ¡– ¡70 ¡ ¡30 ¡– ¡50 ¡ ¡10 ¡– ¡30 ¡ ¡0 ¡– ¡10 ¡ Eviction Probability

Cache ¡Fingerprin-ng ¡

DSN 11 28 3/13/12

• It’s ¡not ¡all ¡good ¡news ¡however: ¡

– Some ¡caches ¡appear ¡to ¡use ¡random ¡ replacement ¡policies ¡ – For ¡such ¡caches, ¡we ¡cannot ¡evict ¡blocks ¡ with ¡100% ¡certainty ¡ – A ¡large ¡number ¡of ¡random ¡writes ¡are ¡ required ¡to ¡get ¡high ¡evic-on ¡probability ¡ ¡

Cache ¡Fingerprin-ng ¡-­‑ ¡Results ¡

Drive ¡ Number ¡

• f ¡writes ¡

Total ¡ Data ¡ (MB) ¡ Evic6on ¡ Probability ¡ Time ¡(s) ¡ Hitachi ¡8 ¡MB ¡ 1 ¡ 2.38 ¡ 100 ¡ 0.05 ¡ Hitachi ¡32 ¡MB ¡ 1 ¡ 11 ¡ 100 ¡ 0.087 ¡ Seagate ¡8 ¡MB ¡ 256 ¡ 31 ¡ 100 ¡ 0.87 ¡ Seagate ¡16 ¡MB ¡ 128 ¡ 17 ¡ 100 ¡ 0.342 ¡ Seagate ¡64 ¡MB ¡ 128 ¡ 37 ¡ 100 ¡ 0.396 ¡ Samsung ¡8 ¡MB ¡ 128 ¡ 49 ¡ ~ ¡90 ¡ 1.328 ¡ Samsung ¡16 ¡MB ¡ 256 ¡ 128 ¡ ~ ¡90 ¡ 2.872 ¡ Western ¡Digital ¡16 ¡MB ¡ 1792 ¡ 19 ¡ ~ ¡90 ¡ 5.107 ¡ Western ¡Digital ¡64 ¡MB ¡ 256 ¡ 1 ¡ 100 ¡ 7.705 ¡

DSN 11 29 3/13/12

Outline ¡

• Mo-va-on ¡
• Background ¡
• Coerced ¡Cache ¡Evic-on ¡
• Cache ¡Fingerprin-ng ¡
• Discreet ¡Mode ¡Journaling ¡
• Evalua-on ¡
• Conclusion ¡

DSN 11 30 3/13/12

Discreet ¡Mode ¡Journaling ¡

• Incorpora-ng ¡CCE ¡into ¡ext3 ¡

– Fingerprint ¡the ¡disk ¡to ¡find ¡op-mal ¡flush ¡workload ¡ – Create ¡flush ¡zone ¡with ¡suitable ¡size ¡ – Modify ¡ext3 ¡to ¡issue ¡flush ¡zone ¡writes: ¡

• One ¡at ¡each ¡ordering ¡point ¡
• # ¡of ¡CCE ¡opera-ons ¡= ¡# ¡of ¡ordering ¡points ¡
• Can ¡be ¡used ¡with ¡any ¡disk: ¡

– ¡As ¡long ¡as ¡the ¡disk ¡is ¡fingerprinted ¡first ¡

DSN 11 31 3/13/12

Outline ¡

• Mo-va-on ¡
• Background ¡
• Coerced ¡Cache ¡Evic-on ¡
• Cache ¡Fingerprin-ng ¡
• Discreet ¡Mode ¡Journaling ¡
• Evalua-on ¡
• Conclusion ¡

DSN 11 32 3/13/12

Evalua-on ¡

• Goal: ¡

– CCE ¡provides ¡higher ¡reliability ¡ – At ¡what ¡cost? ¡Is ¡it ¡prac-cal ¡to ¡use? ¡

• Experimental ¡setup: ¡

– File ¡system: ¡Ext3 ¡ – Disk: ¡Hitachi ¡8 ¡MB ¡ – Journaling ¡mode: ¡Data ¡journaling ¡

• (See ¡paper ¡for ¡ordered ¡journaling ¡results) ¡

– Opera-ng ¡system: ¡Linux ¡2.6.13, ¡Linux ¡2.6.23 ¡

DSN 11 33 3/13/12

Evalua-on ¡

• What ¡we ¡compare: ¡

– Regular ¡journaling ¡with ¡disk ¡cache ¡turned ¡off ¡

• “Safe” ¡but ¡slow ¡
• Disk ¡might ¡not ¡obey ¡command ¡to ¡turn ¡off ¡cache! ¡

– Regular ¡journaling ¡with ¡disk ¡cache ¡turned ¡on ¡

• Unsafe ¡but ¡fast ¡

– Discreet ¡mode ¡journaling ¡

• Midway ¡op-on ¡– ¡Safe ¡but ¡with ¡cost ¡

DSN 11 34 3/13/12

Evalua-on ¡

DSN 11 35 3/13/12

• Benchmarks: ¡

– OpenSSH ¡

• ¡copy, ¡untar, ¡configure, ¡make ¡

– Postmark ¡

• Simulates ¡a ¡mail ¡server ¡
• Single ¡threaded ¡

– Filebench ¡Webserver ¡

• ¡I/O ¡intensive ¡

– Filebench ¡Varmail ¡

• Mul-threaded ¡postmark ¡

Evalua-on ¡– ¡OpenSSH ¡

DSN 11 36

Data ¡Journaling ¡Mode ¡

3/13/12

0 ¡ 5 ¡ 10 ¡ 15 ¡ 20 ¡ 25 ¡ 30 ¡ 35 ¡ 40 ¡ 45 ¡ Time ¡(s) ¡ regular ¡w/o ¡cache ¡ discreet ¡ ¡ regular ¡w/ ¡cache ¡

Evalua-on ¡– ¡Postmark ¡

DSN 11 37

Data ¡Journaling ¡Mode ¡

3/13/12

0 ¡ 100 ¡ 200 ¡ 300 ¡ 400 ¡ 500 ¡ 600 ¡ 700 ¡ 800 ¡ Time ¡(s) ¡ regular ¡w/o ¡cache ¡ discreet ¡ ¡ regular ¡w/ ¡cache ¡

Evalua-on ¡– ¡Filebench ¡Webserver ¡

DSN 11 38

Data ¡Journaling ¡Mode ¡

3/13/12

0 ¡ 50 ¡ 100 ¡ 150 ¡ 200 ¡ 250 ¡ 300 ¡ Throughtput ¡(MB/s) ¡ regular ¡w/o ¡cache ¡ discreet ¡ ¡ regular ¡w/ ¡cache ¡

Evalua-on ¡– ¡Filebench ¡Varmail ¡

DSN 11 39

Data ¡Journaling ¡Mode ¡

3/13/12

0 ¡ 2 ¡ 4 ¡ 6 ¡ 8 ¡ 10 ¡ 12 ¡ Throughtput ¡(MB/s) ¡ regular ¡w/o ¡cache ¡ discreet ¡ ¡ regular ¡w/ ¡cache ¡

Evalua-on ¡– ¡Filebench ¡varmail ¡

• Workload ¡writes ¡a ¡small ¡amount ¡of ¡data ¡and ¡calls ¡

fsync() ¡repeatedly ¡

• Each ¡fsync()causes ¡3 ¡CCEs ¡
• Number ¡of ¡op-miza-ons ¡: ¡

– Incorporate ¡Group ¡Commit ¡in ¡varmail ¡

• Improves ¡throughput ¡for ¡all ¡modes ¡

– We ¡use ¡a ¡few ¡other ¡techniques ¡as ¡well ¡(see ¡paper) ¡

DSN 11 40 3/13/12

Evalua-on ¡– ¡Filebench ¡Varmail ¡

DSN 11 41

0 ¡ 5 ¡ 10 ¡ 15 ¡ 20 ¡ 25 ¡

Throughput ¡(MB/s) ¡

With ¡op-miza-ons ¡

3/13/12

Original ¡performance ¡

0 ¡ 5 ¡ 10 ¡ 15 ¡ 20 ¡ 25 ¡ Throughtput ¡(MB/s) ¡ regular ¡w/o ¡cache ¡ discreet ¡ ¡ regular ¡w/ ¡cache ¡

Summary ¡

• Coerced ¡Cache ¡Evic-on ¡(CCE): ¡

– ¡Run ¡file ¡systems ¡reliably ¡on ¡top ¡of ¡misbehaving ¡disks ¡

• Characteriza-on ¡of ¡9 ¡SATA ¡disk ¡caches ¡through ¡fingerprints ¡
• Discreet ¡Mode ¡Journaling: ¡

– Implementa-on ¡of ¡CCE ¡for ¡ext3 ¡filesystem ¡ – Acceptable ¡performance ¡on ¡3 ¡workloads ¡

• Only ¡if ¡the ¡cache ¡doesn’t ¡use ¡random ¡replacement ¡

– High ¡overhead ¡for ¡apps ¡which ¡call ¡fsync() ¡frequently ¡

DSN 11 42 3/13/12

Conclusion ¡

• Trust ¡in ¡disk ¡is ¡weakening: ¡

– Latent ¡Sector ¡Errors ¡ – Block ¡corrup-on ¡ – Cache ¡flushing ¡

• Cloud ¡compu-ng ¡systems: ¡

– Virtualized ¡hardware ¡ – Large ¡socware ¡stack ¡

• Can ¡such ¡hardware ¡be ¡trusted? ¡ ¡
• Will ¡coercion ¡be ¡more ¡widely ¡used? ¡

DSN 11 43 3/13/12

DSN 11 44

Thank you!

3/13/12

Advanced ¡Systems ¡Lab ¡(ADSL) ¡ University ¡of ¡Wisconsin-­‑Madison ¡ hEp://www.cs.wisc.edu/adsl ¡
