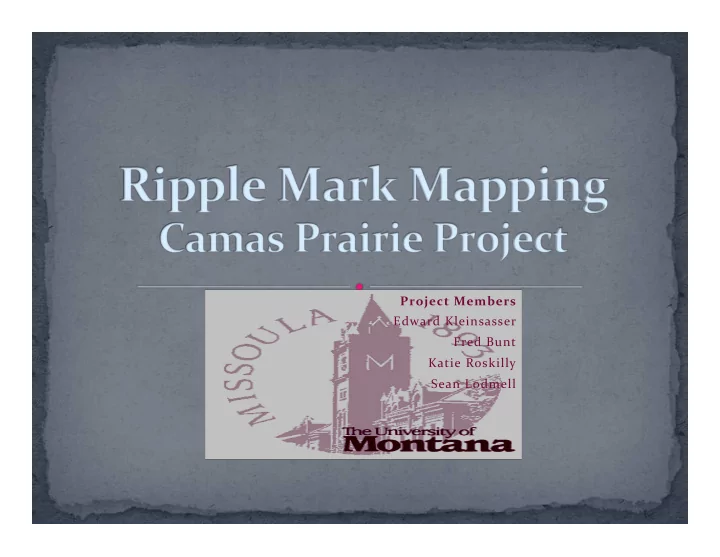

SLIDE 1
Project ¡Members ¡ Edward ¡Kleinsasser ¡ Fred ¡Bunt ¡ Katie ¡Roskilly ¡ ¡ Sean ¡Lodmell ¡ ¡
http://hugefloods.com/LakeMissoula.html ¡
Ripple ¡marks ¡ suggest ¡MASSIVE ¡ fluid ¡flows ¡ Mega ¡floods ¡15,000 ¡ years ¡ago. ¡
Project Members Edward Kleinsasser Fred Bunt Katie - - PowerPoint PPT Presentation
Project Members Edward Kleinsasser Fred Bunt Katie - - PowerPoint PPT Presentation
Project Members Edward Kleinsasser Fred Bunt Katie Roskilly Sean Lodmell Mega floods 15,000 years ago. Ripple marks suggest MASSIVE fluid
SLIDE 2
SLIDE 3
Objectives ¡
http://proceedings.esri.com/library/userconf/proc99/proceed/papers/pap629/p629.htm ¡
§
Test ¡low ¡cost ¡data ¡ acquisition ¡technologies. ¡
§
Better ¡resolution ¡of ¡models. ¡ ¡
§
Create ¡base ¡layers ¡for ¡GIS ¡ surface ¡models ¡
SLIDE 4
Camera ¡system ¡
§
Tethered ¡balloon ¡
§
Handheld ¡GPS ¡unit-‑ Trimble ¡GeoXH ¡
§
Traverse ¡the ¡landscape ¡ with ¡handheld ¡GPS ¡record ¡ points ¡
Ground ¡Truth ¡
SLIDE 5
http://www.sciencedirect.com/science/article/pii/S0169555X12004217 ¡ http://www.jvrb.org/past-‑issues/7.2010/2437 ¡
Images ¡ need ¡lots ¡of ¡
- verlap. ¡
Distinct ¡features ¡ Photosynth ¡ Image ¡to ¡3-‑D ¡ Pointcloud ¡
SLIDE 6
Photosynth ¡-‑ ¡Outputs ¡points ¡ with ¡arbitrary ¡coordinates. ¡ Export ¡to ¡textfile ¡-‑ ¡Format ¡ ¡ data ¡set. ¡ Scanview ¡-‑ ¡Trim ¡stray ¡points. ¡ Locate ¡GCPs. ¡ Excel ¡-‑ ¡Reformat ¡points ¡ into ¡X,Y,Z ¡format. ¡ JAG3-‑D ¡-‑ ¡Transform ¡points ¡to ¡ real ¡world ¡coordinate ¡system. ¡ Excel ¡-‑ ¡Final ¡format ¡for ¡ import ¡into ¡Arcmap.g ¡ ¡ Arcmap ¡-‑ ¡ ¡Create ¡DEM. ¡
SLIDE 7
Post ¡Processing ¡GPS ¡Data ¡
§
More ¡satellites ¡better ¡ accuracy ¡
§
Field-‑rover ¡can ¡ communicate ¡with ¡ several ¡base ¡stations ¡
http://www2.ocgi.okstate.edu/gpstools/overview1.htm#Post_Processing ¡
SLIDE 8
¡Creating ¡the ¡ DEM ¡in ¡Arcmap ¡
¡
§
Specify ¡coordinate ¡ system ¡ ¡ ¡ ¡ ¡ ¡
SLIDE 9
§
Mass ¡points: ¡
§
Camera ¡method ¡ 300,000 ¡points ¡
§
Ground ¡truth ¡ method ¡25,000 ¡ points ¡
§
Interpolates ¡between ¡ points ¡using ¡“nearest ¡ neighbors” ¡
SLIDE 10
TIN ¡to ¡Raster ¡
§
Raster ¡– ¡ rectangular ¡grid ¡of ¡
- cells. ¡
§
Cell ¡size ¡denotes ¡
- resolution. ¡
§
Resolution ¡
§
Ground ¡truth ¡ ¡1 ¡ m ¡x ¡1m ¡
§
Camera ¡method ¡ ¡ 5cm ¡x ¡5cm ¡ ¡ ¡ ¡
SLIDE 11
Tethered ¡Balloon ¡Method ¡
§ Requires ¡extensive ¡data ¡
processing ¡
§ Excellent ¡as ¡low ¡cost ¡high ¡
resolution ¡method ¡for ¡smaller ¡ projects ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡
§ Simplicity ¡ § Overall ¡project ¡cost ¡ § Excellent ¡ ¡for ¡low ¡cost ¡projects ¡
where ¡meter ¡resolution ¡is ¡
- adequate. ¡ ¡
