OpenStack und Heat Standardisierte Test- und Entwicklungsumgebungen iX OpenStack Konferenz 2015 15. April 2015 Thomas Krgel Linux Consultant & Developer B1 Systems GmbH kaergel@b1-systems.de B1 Systems GmbH - Linux/Open Source

slide-1

SLIDE 1

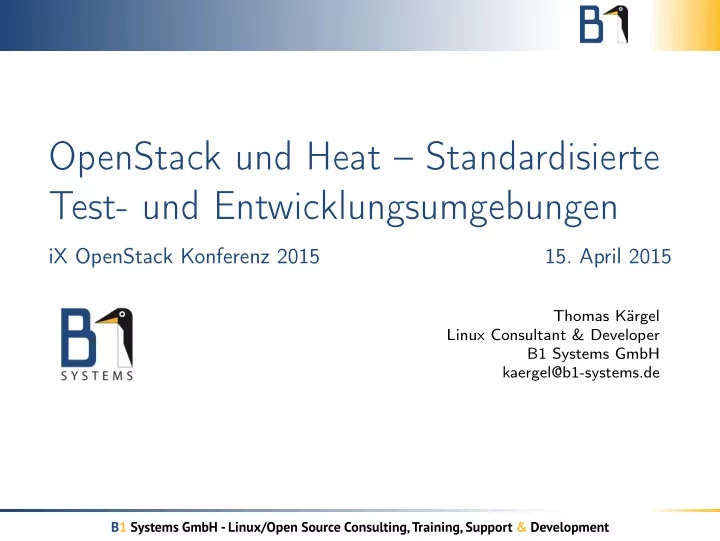

OpenStack und Heat – Standardisierte Test- und Entwicklungsumgebungen

iX OpenStack Konferenz 2015

15. April 2015

Thomas Kärgel Linux Consultant & Developer B1 Systems GmbH kaergel@b1-systems.de

B1 Systems GmbH - Linux/Open Source Consulting, Training, Support & Development

slide-2

SLIDE 2

Vorstellung B1 Systems

gegründet 2004 primär Linux/Open Source-Themen national & international tätig über 60 Mitarbeiter unabhängig von Soft- und Hardware-Herstellern Leistungsangebot:

Beratung & Consulting Support Entwicklung Training Betrieb Lösungen

dezentrale Strukturen

B1 Systems GmbH OpenStack und Heat 2 / 26

slide-3

SLIDE 3

Schwerpunkte

Virtualisierung (XEN, KVM & RHEV) Systemmanagement (Spacewalk, Red Hat Satellite, SUSE Manager) Konfigurationsmanagement (Puppet & Chef) Monitoring (Nagios & Icinga) IaaS Cloud (OpenStack & SUSE Cloud & RDO) Hochverfügbarkeit (Pacemaker) Shared Storage (GPFS, OCFS2, DRBD & CEPH) Dateiaustausch (ownCloud) Paketierung (Open Build Service) Administratoren oder Entwickler zur Unterstützung des Teams vor Ort

B1 Systems GmbH OpenStack und Heat 3 / 26

slide-4

SLIDE 4

Standardisierte Test- und Entwicklungsumgebungen mit OpenStack und Heat

B1 Systems GmbH OpenStack und Heat 4 / 26

slide-5

SLIDE 5

Realitätscheck

B1 Systems GmbH OpenStack und Heat 5 / 26

slide-6

SLIDE 6

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-7

SLIDE 7

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-8

SLIDE 8

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-9

SLIDE 9

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-10

SLIDE 10

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-11

SLIDE 11

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-12

SLIDE 12

Realitätscheck

großer Erstellungsaufwand großer Reproduktionsaufwand Dokumentation wird meist vernachlässigt unflexibel in Handhabung nicht skalierbar unterschiedliche Softwarestände manuelle Konfigurationsänderungen

B1 Systems GmbH OpenStack und Heat 6 / 26

slide-13

SLIDE 13

Lösung

B1 Systems GmbH OpenStack und Heat 7 / 26

slide-14

SLIDE 14

Lösung

Standardisierung Reproduzierbarkeit Automatisierung Parametrisierung

B1 Systems GmbH OpenStack und Heat 8 / 26

slide-15

SLIDE 15

Lösung

Standardisierung Reproduzierbarkeit Automatisierung Parametrisierung

B1 Systems GmbH OpenStack und Heat 8 / 26

slide-16

SLIDE 16

Lösung

Standardisierung Reproduzierbarkeit Automatisierung Parametrisierung

B1 Systems GmbH OpenStack und Heat 8 / 26

slide-17

SLIDE 17

Lösung

Standardisierung Reproduzierbarkeit Automatisierung Parametrisierung

B1 Systems GmbH OpenStack und Heat 8 / 26

slide-18

SLIDE 18

Beispiele

B1 Systems GmbH OpenStack und Heat 9 / 26

slide-19

SLIDE 19

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-20

SLIDE 20

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-21

SLIDE 21

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-22

SLIDE 22

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-23

SLIDE 23

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-24

SLIDE 24

Beispiel

Beipiel 1

Datenbankserver mit MySQL http-Server mit Apache

Beipiel 2

Datenbankserver mit PostgreSQL http-Server mit nginx

B1 Systems GmbH OpenStack und Heat 10 / 26

slide-25

SLIDE 25

Komponentenüberischt

B1 Systems GmbH OpenStack und Heat 11 / 26

slide-26

SLIDE 26

Komponentenüberischt

B1 Systems GmbH OpenStack und Heat 12 / 26

slide-27

SLIDE 27

Was kann Heat tun?

B1 Systems GmbH OpenStack und Heat 13 / 26

slide-28

SLIDE 28

Was kann Heat tun?

Installation/Provisionierung der Datenbank-Instanz Konfiguration des Datenbankservers Installation der Webserver-Instanz Konfiguration des Webservers Vernetzung der Komponenten

B1 Systems GmbH OpenStack und Heat 14 / 26

slide-29

SLIDE 29

Was kann Heat tun?

Installation/Provisionierung der Datenbank-Instanz Konfiguration des Datenbankservers Installation der Webserver-Instanz Konfiguration des Webservers Vernetzung der Komponenten

B1 Systems GmbH OpenStack und Heat 14 / 26

slide-30

SLIDE 30

Was kann Heat tun?

Installation/Provisionierung der Datenbank-Instanz Konfiguration des Datenbankservers Installation der Webserver-Instanz Konfiguration des Webservers Vernetzung der Komponenten

B1 Systems GmbH OpenStack und Heat 14 / 26

slide-31

SLIDE 31

Was kann Heat tun?

Installation/Provisionierung der Datenbank-Instanz Konfiguration des Datenbankservers Installation der Webserver-Instanz Konfiguration des Webservers Vernetzung der Komponenten

B1 Systems GmbH OpenStack und Heat 14 / 26

slide-32

SLIDE 32

Was kann Heat tun?

Installation/Provisionierung der Datenbank-Instanz Konfiguration des Datenbankservers Installation der Webserver-Instanz Konfiguration des Webservers Vernetzung der Komponenten

B1 Systems GmbH OpenStack und Heat 14 / 26

slide-33

SLIDE 33

Heatstack

B1 Systems GmbH OpenStack und Heat 15 / 26

slide-34

SLIDE 34

Heatstack

B1 Systems GmbH OpenStack und Heat 16 / 26

slide-35

SLIDE 35

Heattemplates

B1 Systems GmbH OpenStack und Heat 17 / 26

slide-36

SLIDE 36

Heattemplates – der Aufbau

heat_template_version: 2014-10-16 description: # a description of the template parameter_groups: # a declaration of input parameter groups and order parameters: # declaration of input parameters resources: # declaration of template resources

utputs:

# declaration of output parameters

B1 Systems GmbH OpenStack und Heat 18 / 26

slide-37

SLIDE 37

Heattemplates – die Parameter

... description: A simple load balanced environment. parameters: public_network: type: string description: Public network default: floating001 image: type: string description: Image default: ’Cirros 0.3.3’ resources: # declaration of template resources ...

B1 Systems GmbH OpenStack und Heat 19 / 26

slide-38

SLIDE 38

Heattemplates – die Ressourcen 1/3

resources: DatabaseServer: type: OS::Nova::Server properties: block_device_mapping:

device_name: vda

delete_on_termination: true volume_id: { get_resource: SytemdriveDB } flavor: m1.nano networks:

network: { get_resource: network }

Webserver: type: OS::Nova::Server properties: block_device_mapping:

device_name: vda

delete_on_termination: true volume_id: { get_resource: SystemdriveWeb } flavor: m1.nano networks:

network: { get_resource: network }

network: B1 Systems GmbH OpenStack und Heat 20 / 26

slide-39

SLIDE 39

Heattemplates – die Ressourcen 2/3

network: type: OS::Neutron::Net subnetwork: type: OS::Neutron::Subnet properties: cidr: ’192.168.70.0/24’ network: { get_resource: network } router: type: OS::Neutron::Router gateway: type: OS::Neutron::RouterGateway properties: router_id: { get_resource: router } network: { get_param: public_network } port: type: OS::Neutron::Port properties: network_id: { get_resource: network } fixed_ips:

subnet_id: { get_resource: subnetwork }

address: type: OS::Neutron::FloatingIP properties: floating_network: { get_param: public_network } port_id: { get_resource: port } B1 Systems GmbH OpenStack und Heat 21 / 26

slide-40

SLIDE 40

Heattemplates – die Ressourcen 3/3

... SytemdriveDB: type: OS::Cinder::Volume properties: image: { get_param: image } size: 1 SystemdriveWeb: type: OS::Cinder::Volume properties: image: { get_param: image } size: 1 ...

B1 Systems GmbH OpenStack und Heat 22 / 26

slide-41

SLIDE 41

Heattemplates – die Outputs

...

utputs:

WebserverAddress: description: IP Address of Webserver value: { get_attr: [address, floating_ip_address] }

B1 Systems GmbH OpenStack und Heat 23 / 26

slide-42

SLIDE 42

Vorteile

B1 Systems GmbH OpenStack und Heat 24 / 26

slide-43

SLIDE 43

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-44

SLIDE 44

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-45

SLIDE 45

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-46

SLIDE 46

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-47

SLIDE 47

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-48

SLIDE 48

Vorteile

Unabhängikeit von Hardwareanforderungen skalierbare Umgebungen konfigurierbar über Paramter Umgebung wiederverwendbar in QA-Testumgebungen einfach reproduzierbar und daher leicht weiterzugeben universal einsatzbar für Produktions-, Entwicklungs- und Testumgebungen

B1 Systems GmbH OpenStack und Heat 25 / 26

slide-49

SLIDE 49

Vielen Dank für Ihre Aufmerksamkeit!

Bei weiteren Fragen wenden Sie sich bitte an info@b1-systems.de

der +49 (0)8457 - 931096.

Besuchen Sie uns auch hier auf der CeBIT, Halle 6, H16/312.

B1 Systems GmbH - Linux/Open Source Consulting, Training, Support & Development
