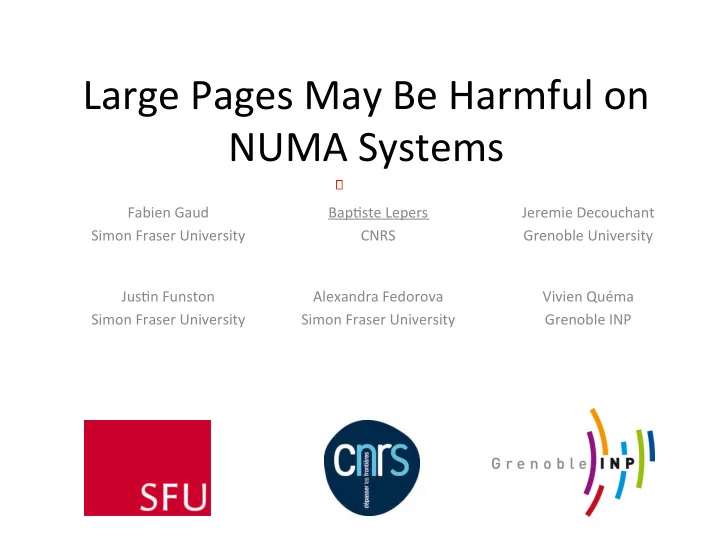

Large Pages May Be Harmful on NUMA Systems Fabien Gaud Bap?ste Lepers Jeremie Decouchant Simon Fraser University CNRS Grenoble University Jus?n

slide-1
SLIDE 1

Large ¡Pages ¡May ¡Be ¡Harmful ¡on ¡ NUMA ¡Systems ¡

Fabien ¡Gaud ¡ Simon ¡Fraser ¡University ¡ Bap?ste ¡Lepers ¡ CNRS ¡ Jeremie ¡Decouchant ¡ Grenoble ¡University ¡ Jus?n ¡Funston ¡ Simon ¡Fraser ¡University ¡ Alexandra ¡Fedorova ¡ Simon ¡Fraser ¡University ¡ Vivien ¡Quéma ¡ Grenoble ¡INP ¡

slide-2
SLIDE 2

2

Virtual-­‑to-­‑physical ¡transla?on ¡is ¡done ¡ by ¡the ¡TLB ¡and ¡page ¡table ¡ ¡ ¡

Virtual address TLB Physical address Page table TLB hit TLB miss

Typical TLB size: 1024 entries (AMD Bulldozer), 512 entries (Intel i7).

大页面能减少TLB MISS吗？ 文件的访问用页表的方式管理 ，TLB miss问题会不会很严 重？ 文件比内存数据大，页表多。 文件访问局部性较 差，TLB miss问题更大。 混合内存在numa下的问题

slide-3
SLIDE 3

3

Virtual-­‑to-­‑physical ¡transla?on ¡is ¡done ¡ by ¡the ¡TLB ¡and ¡page ¡table ¡ ¡ ¡

Virtual address TLB Physical address Page table TLB hit TLB miss

Typical TLB size: 1024 entries (AMD Bulldozer), 512 entries (Intel i7).

43 cycles

slide-4
SLIDE 4

4

Large ¡pages ¡known ¡advantages ¡& ¡ downsides ¡

Known advantages:

  • Fewer TLB misses
  • Fewer page allocations (reduces contention in the kernel memory

manager) Known downsides:

  • Increased memory footprint
  • Memory fragmentation

Page size 512 entries coverage 1024 entries coverage 4KB (default) 2MB 4MB 2MB 1GB 2GB 1GB 512GB 1024GB

slide-5
SLIDE 5

Machines ¡are ¡NUMA ¡

8GB/s 160 cycles 3GB/s 300 cycles Node 1 Node 2 Node 3 Memory Memory Memory Memory

CPU0 CPU1 CPU2 CPU3

6

Remote memory accesses hurt performance

slide-6
SLIDE 6

Machines ¡are ¡NUMA ¡

1200 cycles ! Node 1 Node 2 Node 3 Memory Memory Memory Memory

CPU0 CPU1 CPU2 CPU3

7

Contention hurts performance even more.

slide-7
SLIDE 7

Experimental ¡Environment ¡

  • Machine ¡A ¡

– Two ¡AMD ¡processors, ¡12 ¡cores ¡per ¡processor, ¡64GB ¡DRAM ¡ – 4 ¡nodes, ¡6 ¡cores ¡and ¡12 ¡GB ¡RAM ¡per ¡node ¡ ¡

  • Machine ¡B ¡

– Four ¡AMD ¡processors, ¡16 ¡cores ¡per ¡processor, ¡512GB ¡ DRAM ¡ – 8 ¡nodes, ¡8 ¡cores ¡and ¡64GB ¡RAM ¡per ¡node ¡

  • Benchmark ¡

– NAS ¡Parallel ¡Benchmarks ¡ – SSCA ¡ ¡ – SPECjbb ¡

slide-8
SLIDE 8

5

New ¡observa?on: ¡large ¡pages ¡may ¡hurt ¡ performance ¡on ¡NUMA ¡machines ¡

  • 30
  • 20
  • 10

10 20 30

B T . B C G . D D C . A E P . C F T . C I S . D L U . B M G . D S P . B U A . B U A . C W C W R K m e a n s M a t r i x M . p c a w r m e m S S C A . 2 S P E C j b b

  • Perf. Improvement

relative to 4K (%) 24-core machine

  • 30
  • 20
  • 10

10 20 30 B T . B C G . D D C . A E P . C F T . C I S . D L U . B M G . D S P . B U A . B U A . C W C W R K m e a n s M a t r i x M . p c a w r m e m S S C A . 2 S P E C j b b

  • Perf. Improvement

relative to 4K (%) 64-core machine

109 70 51

  • 43

Performance improvement of THP (2M pages) over 4K pages

slide-9
SLIDE 9

Performance ¡example ¡(1/2) ¡

App. Perf. increase THP/4K (%) % of time spent in TLB miss 4K % of time spent in TLB miss 2M Imbalance 4K (%) Imbalance 2M (%) CG.D

  • 43

1 59 SSCA.20 17 15 2 8 52 SpecJBB

  • 6

7 16 39 Using large pages, 1 node is overloaded in CG, SSCA and SpecJBB. Only SSCA benefits from the reduction of TLB misses.

11

slide-10
SLIDE 10

Large ¡pages ¡on ¡NUMA ¡machines ¡(1/2) ¡

Node 1 Node 2 Node 3

8

Node 0 void *a = malloc(2MB); With 4K pages, load is balanced.

slide-11
SLIDE 11

Large ¡pages ¡on ¡NUMA ¡machines ¡(1/2) ¡

Node 1 Node 2 Node 3

9

Node 0 void *a = malloc(2MB); With 2M pages, data are allocated on 1 node => contention.

slide-12
SLIDE 12

Large ¡pages ¡on ¡NUMA ¡machines ¡(1/2) ¡

Node 1 Node 2 Node 3

10

Node 0 void *a = malloc(2MB); With 2M pages, data are allocated on 1 node => contention. HOT PAGE

slide-13
SLIDE 13

Performance ¡example ¡(2/2) ¡

App. Perf. increase THP/4K (%) Local Access Ratio 4K (%) Local Access Ratio 2M (%) UA.C

  • 15

88 66 The locality decreases when using large pages.

13

slide-14
SLIDE 14

Large ¡pages ¡on ¡NUMA ¡machines ¡(2/2) ¡

Node 1 Node 2 Node 3

12

Node 0 void *a = malloc(1.5MB); // node 0 void *b = malloc(1.5MB); // node 1 PAGE-LEVEL FALSE SHARING Page-level false sharing reduces the maximum achievable locality.

slide-15
SLIDE 15

Can ¡exis?ng ¡memory ¡management ¡ algorithms ¡solve ¡the ¡problem? ¡

14

slide-16
SLIDE 16
  • 30
  • 20
  • 10

10 20 30

C G . D L U . B U A . B U A . C M a t r i x M . w r m e m S S C A . 2 S P E C j b b

  • Perf. Improvement

relative to 4K (%)

Exis?ng ¡memory ¡management ¡ algorithms ¡do ¡not ¡solve ¡the ¡problem ¡

We run the application with Carrefour[1], the state-of-the-art memory management algorithm. Carrefour monitors memory accesses and places pages to minimize imbalance and maximize locality.

[1] DASHTI M., FEDOROVA A., FUNSTON J., GAUD F.,LACHAIZE R., LEPERS B., QUEMA V., AND ROTH M. Traffic management: A holistic approach to memory placement on NUMA systems. ASPLOS 2013.

Carrefour solves imbalance / locality issues on some applications But does not improve performance on some other applications (hot pages or page-level false sharing)

15

slide-17
SLIDE 17

Carrefour ¡

  • Method ¡

– gathering ¡access ¡samples ¡for ¡memory ¡pages ¡ – choosing ¡a ¡host ¡node ¡for ¡a ¡page ¡based ¡on ¡the ¡ samples ¡

  • if ¡all ¡of ¡the ¡samples ¡for ¡a ¡page ¡originated ¡from ¡a ¡single ¡

node ¡ ¡

– the ¡page ¡is ¡migrated ¡to ¡that ¡node ¡ ¡

  • if ¡the ¡samples ¡came ¡from ¡mul7ple ¡nodes ¡

– ¡the ¡page ¡is ¡migrated ¡to ¡a ¡random ¡node ¡

¡

1 ¡

slide-18
SLIDE 18

Reasons ¡

Hot pages

slide-19
SLIDE 19

Reasons ¡

Page sharing

slide-20
SLIDE 20

We ¡need ¡a ¡beYer ¡memory ¡ management ¡algorithm ¡

16

slide-21
SLIDE 21

Our ¡solu?on ¡– ¡Carrefour-­‑LP ¡

  • Built on top of Carrefour.
  • By default, 2M pages are activated.
  • Two components that run every second:

Reactive component Conservative component Splits 2M pages Detects and removes “hot pages” and page-level “false sharing”. Deactivate 2M page allocation Promotes 4K pages When the time spent handling TLB misses is high. Forces 2M page allocation In case of contention in the page fault handler.

  • We show in the paper that the two components are required.

17

slide-22
SLIDE 22

Implementa?on ¡

Reactive component (splits 2M pages)

Sample memory accesses using IBS

A page represents more than 5% of all accesses and is accessed from multiple nodes?

Split and interleave the hot page YES

18

slide-23
SLIDE 23

Implementa?on ¡

Reactive component (splits 2M pages)

Sample memory accesses using IBS

  • Compute observed local access ratio (LAR1)
  • Compute the LAR that would have been obtained if each page was

placed on the node that accessed it the most.

LAR1 can be significantly improved?

Run carrefour YES

  • Compute the LAR that would have been obtained if each page was

split and then placed on the node that accessed it the most.

LAR1 can be significantly improved?

Split all 2M pages and run carrefour YES NO

19

slide-24
SLIDE 24

Implementa?on ¡challenges ¡

Reactive component (splits 2M pages)

Sample memory accesses using IBS

  • Compute observed local access ratio (LAR1)
  • Compute the LAR that would have been obtained if each page was

placed on the node that accessed it the most (without splitting).

LAR1 can be significantly improved?

Run carrefour YES

  • Compute the LAR that would have been obtained if each page was

split and then placed on the node that accessed it the most.

LAR1 can be significantly improved?

Split all 2M pages and run carrefour YES NO

COSTLY COSTLY IMPRECISE

20

slide-25
SLIDE 25

Implementa?on ¡challenges ¡

Reactive component (splits 2M pages)

  • We only have few IBS samples.
  • The LAR with “2M pages split into 4K pages” can be wrong.
  • We try to be conservative by running Carrefour first and only splitting

pages when necessary (splitting pages is expensive).

  • Predicting that splitting a 2M page will increase TLB miss rate is too costly.

This is why the conservative component is required.

21

slide-26
SLIDE 26

Implementa?on ¡

Conservative component

Monitor time spent in TLB misses (hardware counters)

> 5%

Cluster 4K pages and force 2M pages allocation YES Monitor time spent in page fault handler (kernel statistics)

> 5%

Force 2M page allocation YES

22

slide-27
SLIDE 27

Evalua?on ¡

23

  • 30
  • 20
  • 10

10 20 30

C G . D L U . B U A . B U A . C M a t r i x M . w r m e m S S C A . 2 S P E C j b b

  • Perf. Improvement

relative to 4K (%) 24-core machine

  • 30
  • 20
  • 10

10 20 30

C G . D L U . B U A . B U A . C M a t r i x M . w r m e m S S C A . 2 S P E C j b b

  • Perf. Improvement

relative to 4K (%) 64-core machine

  • 43

46 32 45 46

Carrefour-2M over Linux 4K Conservative over Linux 4K Reactive over Linux 4K Carrefour-LP over Linux 4K

slide-28
SLIDE 28

Evalua&on ¡ ¡

slide-29
SLIDE 29

Related ¡Work ¡ ¡

  • Large ¡pages ¡ ¡

– Tradeoffs ¡in ¡suppor5ng ¡two ¡page ¡sizes, ¡ISCA,1992 ¡

  • Increase ¡working ¡set ¡size ¡and ¡fragmenta5on ¡

– Reducing ¡TLB ¡miss ¡

  • IPDPS,2007 ¡PACT,09 ¡ASPLOS,10 ¡et.al ¡

– Suppor5ng ¡large ¡pages ¡

  • PACT,05 ¡OSDI,02 ¡ISCA,13 ¡
slide-30
SLIDE 30

Conclusion ¡

  • Large pages can hurt performance on NUMA systems.
  • We identified two new issues when using large pages on NUMA systems:

“hot pages” and “page-level false sharing”.

  • We designed a new algorithm, Carrefour-LP. On the set of applications:
  • 46% better than Linux
  • 50% better than THP.

(The full set of applications is available in the paper.)

  • Overhead:
  • Less than 3% CPU overhead.
  • Carrefour-LP restores the performance when it was lost due to large

pages and makes their benefits accessible to applications.

24

slide-31
SLIDE 31

Ques?ons? ¡

slide-32
SLIDE 32

26

slide-33
SLIDE 33

Performance ¡example ¡

App. Perf. increas e THP/ 4K Time spent in page fault handler 4K Time spent in page fault handler 2M Local acces s ratio 4K (%) Local Access ratio 2M (%) Imbalan ce 4K (%) Imbalan ce 2M (%) CG.D

  • 43

2200ms (0.1%) 450ms (0.1%) 40 36 1 59 UA.C

  • 15

100ms (0.2%) 50ms (0.1%) 88 66 14 12 WR 109 8700ms (38%) 3700ms (32%) 50 55 147 136 SSCA. 20 17 90ms (0%) 150ms (0%) 25 26 8 52 SpecJB B

  • 6
