COMPUTER ARCHITECTURE GROUP Rethinking Last-Level Cache Management for Multicores Operating at Near-Threshold Farrukh Hijaz, Omer Khan University of Connecticut Power Efficiency Multicores enable efficiency Performance/Watt Still need

slide-1
SLIDE 1

COMPUTER ARCHITECTURE GROUP

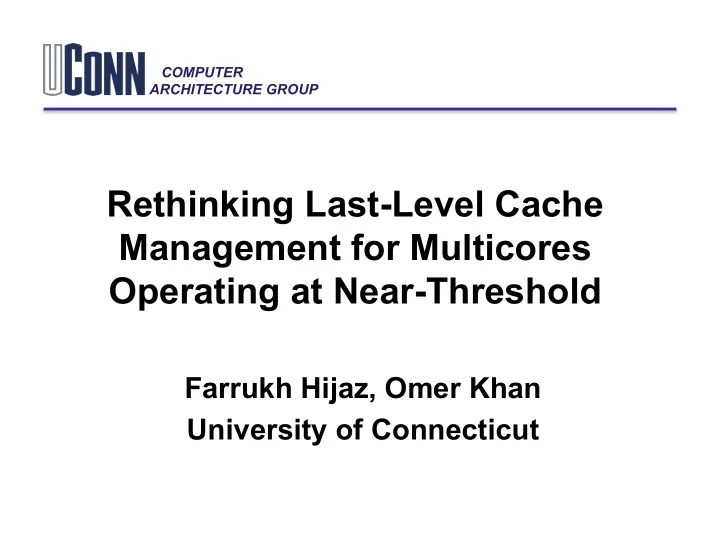

Rethinking Last-Level Cache Management for Multicores Operating at Near-Threshold

Farrukh Hijaz, Omer Khan University of Connecticut

slide-2
SLIDE 2

COMPUTER ARCHITECTURE GROUP

Power Efficiency

2

Years Performance/Watt

Power-performance efficiency stalled

Image Credit: http://www.vr-zone.com

Still need >3× improvement to meet HPC GFLOPS/Watt goal

‘14

Multicores enable efficiency

slide-3
SLIDE 3

COMPUTER ARCHITECTURE GROUP

The Value of Operating at NTV

3

Near Threshold Voltage operation potentially enables 5-10× power-performance efficiency

[Intel: DAC’12]

slide-4
SLIDE 4

COMPUTER ARCHITECTURE GROUP

NTV Operation? Logic (✓)

4

[Intel:DAC’12]

NTV (✓)

slide-5
SLIDE 5

COMPUTER ARCHITECTURE GROUP

NTV Operation? Cache (✗)

5

SRAM bit-cells susceptible to errors at NTV

NTV (✗)

[Intel:DAC’12]

slide-6
SLIDE 6

COMPUTER ARCHITECTURE GROUP

NTV Approaches for On-chip Memory

  • High voltage, High frequency
  • High performance
  • Low energy efficiency
  • No faults
  • Low voltage, Low frequency
  • Low performance
  • Highest energy efficiency
  • No faults
  • Low voltage, High frequency
  • High performance
  • High energy efficiency
  • Permanent faults

Our Approach!

6

slide-7
SLIDE 7

COMPUTER ARCHITECTURE GROUP

NTV Approaches for Permanent Faults

  • Circuit level (8T, 10T SRAM bit-cell)
  • High area overhead
  • Higher leakage current
  • ECC based (SECDED, MS-ECC)
  • Constant latency overhead
  • Disabling based (e.g., cache line disabling)
  • Lower available capacity
  • Hybrid of ECC and Disabling (e.g., VS-ECC)
  • Trades off available capacity and latency overhead

7

Our Approach!

slide-8
SLIDE 8

COMPUTER ARCHITECTURE GROUP

The NTV Challenge in Multicores

  • Future multicores will have

100s of cores

  • LLC management is key to
  • ptimizing performance

and energy

  • Last-level cache (LLC) data

locality and off-chip miss rates 1st order constraints and often show opposing trends

  • Lower available LLC

capacity at NTV presents new challenges

Diameter of

  • n-chip network

increases with core count

On-Chip Latency

Limited

  • ff-chip

bandwidth

Off-Chip Bandwidth

8

slide-9
SLIDE 9

COMPUTER ARCHITECTURE GROUP

Static-NUCA

(LLC Data Placement)

  • Statically address interleaves data across all

physically distributed LLC slices

  • No replication of data in the LLC slices
  • High cache utilization since all data evenly distributed
  • Data resides in a remote LLC slice with high

probability

  • High remote LLC slice access rate results in higher on-

chip network traffic and high average LLC access latency/energy

9

slide-10
SLIDE 10

COMPUTER ARCHITECTURE GROUP

Reactive-NUCA

(LLC Data Placement, Limited Replication)

  • Classifies data as private or shared on page

granularity using the existing virtual memory system

  • Maps private pages to requesting core’s local LLC slice
  • Maps shared pages across the chip based on static

address interleaving (similar to Static-NUCA)

  • Replication of data not allowed
  • Instructions replicated in LLC slice per cluster of 4,

using rotational interleaving

  • Low LLC access latency/energy for correctly

classified private data and instructions

  • No locality optimizations for shared data

10

slide-11
SLIDE 11

COMPUTER ARCHITECTURE GROUP

Victim Replication

(LLC Data Placement and Replication)

  • Starts with S-NUCA and uses the local LLC slice of

a core as a victim cache for the cache lines evicted from its L1 cache

  • Inserts replica only if there exists:
  • an invalid cache line,
  • a home cache line with zero sharers, or
  • another replica
  • Improves locality and reduces on-chip traffic
  • Replication strategy causes LLC pollution, resulting

in higher evictions of home cache lines with zero sharers and other replicas

11

slide-12
SLIDE 12

COMPUTER ARCHITECTURE GROUP

Evaluation Methodology

  • Evaluation using Graphite multicore simulator for

64 cores

  • McPAT/CACTI cache energy models and DSENT

network energy models at 11 nm

  • Evaluated 21 benchmarks from the

SPLASH-2 (11), PARSEC (8), Parallel MI- bench (1) and UHPC (1) suites

  • LLC managements schemes compared:
  • Static-NUCA (S-NUCA)
  • Reactive-NUCA (R-NUCA)
  • Victim Replication (VR)

12

slide-13
SLIDE 13

COMPUTER ARCHITECTURE GROUP

NTV Fault Model for LLC

  • Normal distribution of error bits in a cache line

with random occurrence probabilities

0% ¡ 20% ¡ 40% ¡ 60% ¡ 80% ¡ 100% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ 0.70% ¡ 1.00% ¡ 0e ¡ 1e ¡ ¡2e ¡ 3e ¡ >=4e ¡

LLC Cache Capacity

13

  • LLC tag arrays extended to record “disable bits”
  • 0e – 2e: ECC correction with additional 1-cycle latency
  • >2e: Cache line disabling
slide-14
SLIDE 14

COMPUTER ARCHITECTURE GROUP

Average Results – Completion Time

  • R-NUCA and VR perform consistently better than S-

NUCA

  • VR’s replication helps at low fault rates
  • Lower replication opportunities for VR at higher fault

rates result in completion time on-par with R-NUCA

0 ¡ 0.2 ¡ 0.4 ¡ 0.6 ¡ 0.8 ¡ 1 ¡ 1.2 ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ 0% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ Comple'on ¡Time ¡ (Normalized) ¡ ¡SynchronizaAon ¡ ¡LLCHome-­‑OffChip ¡ ¡LLCHome-­‑Sharers ¡ ¡LLCHome-­‑WaiAng ¡ ¡L1C-­‑LLCHome ¡ ¡L1C-­‑LLCReplica ¡ ¡Compute ¡

14

slide-15
SLIDE 15

COMPUTER ARCHITECTURE GROUP

0 ¡ 0.2 ¡ 0.4 ¡ 0.6 ¡ 0.8 ¡ 1 ¡ 1.2 ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ 0% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ Energy ¡ (Normalized) ¡ ¡DRAM ¡ ¡Network ¡Link ¡ ¡Network ¡Router ¡ ¡Directory ¡ LLC ¡ ¡L1-­‑D ¡Cache ¡ ¡L1-­‑I ¡Cache ¡

Average Results – Energy

  • Static energy dominates the overall energy
  • Energy consumption tracks completion time

15

slide-16
SLIDE 16

COMPUTER ARCHITECTURE GROUP

Benchmark Results – Barnes

  • Replication helps significantly at lower fault rates
  • Lower replication opportunity at higher fault rates

diminishes advantage over R-NUCA

0 ¡ 0.2 ¡ 0.4 ¡ 0.6 ¡ 0.8 ¡ 1 ¡ 1.2 ¡ 1.4 ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ 0% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ Comple'on ¡Time ¡ (Normalized) ¡ ¡SynchronizaAon ¡ ¡LLCHome-­‑OffChip ¡ ¡LLCHome-­‑Sharers ¡ ¡LLCHome-­‑WaiAng ¡ ¡L1C-­‑LLCHome ¡ ¡L1C-­‑LLCReplica ¡ ¡Compute ¡

16

slide-17
SLIDE 17

COMPUTER ARCHITECTURE GROUP

Benchmark Results – Ocean_NC

  • R-NUCA performance

degrades due to false sharing

  • VR better than R-NUCA,

however, lower advantage at higher fault rates

0 ¡ 0.2 ¡ 0.4 ¡ 0.6 ¡ 0.8 ¡ 1 ¡ 1.2 ¡ 1.4 ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ 0% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ Comple'on ¡Time ¡ (Normalized) ¡ ¡SynchronizaAon ¡ ¡LLCHome-­‑OffChip ¡ ¡LLCHome-­‑Sharers ¡ ¡LLCHome-­‑WaiAng ¡ ¡L1C-­‑LLCHome ¡ ¡L1C-­‑LLCReplica ¡ ¡Compute ¡

0% ¡ 20% ¡ 40% ¡ 60% ¡ 80% ¡ 100% ¡ Cache-­‑Line ¡ Page ¡ Shared ¡Read-­‑ Write ¡ Shared ¡Read-­‑ Only ¡ Private ¡ InstrucAon ¡

LLC Accesses

17

slide-18
SLIDE 18

COMPUTER ARCHITECTURE GROUP

Benchmark Results – Dedup

  • High number of LLC accesses to thread-private data
  • R-NUCA’s local placement of private data is

effective in improving completion time over VR

0 ¡ 0.2 ¡ 0.4 ¡ 0.6 ¡ 0.8 ¡ 1 ¡ 1.2 ¡ 1.4 ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ ¡S-­‑NUCA ¡ ¡R-­‑NUCA ¡ ¡VR ¡ 0% ¡ 0.10% ¡ 0.30% ¡ 0.50% ¡ Comple'on ¡Time ¡ (Normalized) ¡ ¡SynchronizaAon ¡ ¡LLCHome-­‑OffChip ¡ ¡LLCHome-­‑Sharers ¡ ¡LLCHome-­‑WaiAng ¡ ¡L1C-­‑LLCHome ¡ ¡L1C-­‑LLCReplica ¡ ¡Compute ¡

18

slide-19
SLIDE 19

COMPUTER ARCHITECTURE GROUP

Observations

  • No one-fits-all data management scheme at the

lower LLC capacity when operating at NTV

  • A scheme that works optimally at higher LLC

capacity might not be effective at the lower usable capacity

  • Optimizing locality ends up putting extra stress on

the LLC, increasing the off-chip miss rate

  • There is a need for a data management scheme that

not only utilizes LLC capacity more intelligently but also possess the ability to handle the random distribution of faults

19
