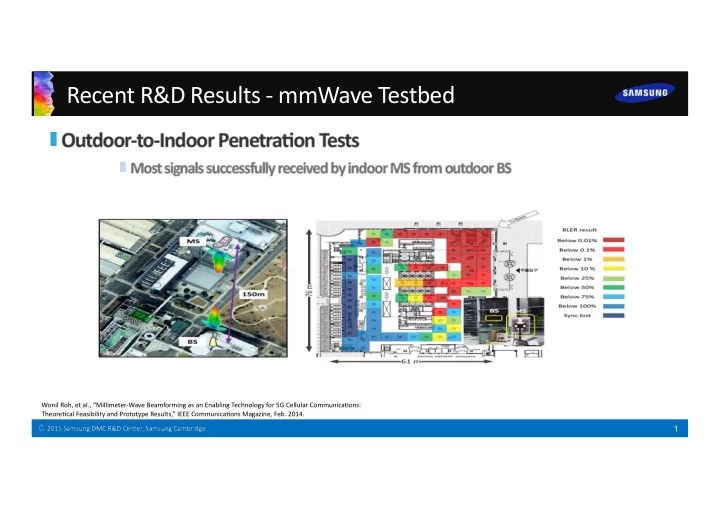

Recent ¡R&D ¡Results ¡-­‑ ¡mmWave ¡Testbed ¡

Wonil ¡Roh, ¡et ¡al., ¡“Millimeter-­‑Wave ¡Beamforming ¡as ¡an ¡Enabling ¡Technology ¡for ¡5G ¡Cellular ¡CommunicaDons: ¡ ¡ TheoreDcal ¡Feasibility ¡and ¡Prototype ¡Results,” ¡IEEE ¡CommunicaDons ¡Magazine, ¡Feb. ¡2014. ¡

1

Recent ¡R&D ¡Results ¡-­‑ ¡mmWave ¡Testbed ¡

FPGAs AFE Processor GPS

KEY ¡PARAMETERS ¡FOR ¡DIGITAL ¡UNIT Parameters Values

Signal ¡Bandwidth 800 ¡MHz FFT ¡Size 4096-­‑FFT Subcarrier ¡Spacing 300 ¡KHz ModulaDon QPSK, ¡16-­‑QAM, ¡64-­‑QAM Code ¡Rates ½ ¡and ¡¾ ¡LDPC ¡code 2

Recent ¡R&D ¡Results ¡-­‑ ¡mmWave ¡Testbed ¡

KEY ¡PARAMETERS ¡FOR ¡BS ¡RF ¡UNIT Parameters Values

Carrier ¡Frequency 27.925 ¡GHz Bandwidth 800 ¡MHz EffecDve ¡Isotropic ¡Radiated ¡Power ¡(EIRP) 59 ¡dBm Array ¡Antenna ¡ConfiguraDon 8 ¡x ¡6 ¡(48 ¡Antennas) ¡ Half-­‑Power ¡Beam ¡Width ¡(HPBW) 10° ¡(Horizontal/VerDcal) Beam ¡Scanning ±40° ¡(Horizontal) ¡/ ¡±10° ¡(VerDcal) 3

Recent ¡R&D ¡Results ¡-­‑ ¡mmWave ¡Testbed ¡

KEY ¡PARAMETERS ¡FOR ¡MS ¡RF ¡UNIT Parameters Values

Carrier ¡Frequency 27.925 ¡GHz Bandwidth 800 ¡MHz EffecDve ¡Isotropic ¡Radiated ¡Power ¡(EIRP) 30 ¡dBm Array ¡Antenna ¡ConfiguraDon 4 ¡x ¡1 ¡(4 ¡Antennas) ¡ Half-­‑Power ¡Beam ¡Width ¡(HPBW) 20° ¡(Horizontal) ¡/ ¡60° ¡(VerDcal) Beam ¡Scanning ±40° ¡(Horizontal) 4

Recent ¡R&D ¡Results ¡-­‑ ¡mmWave ¡Testbed ¡

5

Beamforming ¡CMOS ¡RFIC ¡ ¡

EVM ¡-­‑25 ¡dB 16-­‑chain ¡ Beamforming ¡ ¡

Tx/Rx ¡EVM

End-­‑Fire ¡Antenna Dual-­‑Pol. ¡Antenna

60GHz ¡Module ¡with ¡Array ¡Antenna

¡ ¡ ¡Area ¡ ¡for ¡Ant. ¡ ¡

360° ¡Covera ge PolarizaUon ¡ Loss ¡< ¡3 ¡dB

CMOS ¡RFIC

Client Embedded ¡BB Embedded ¡BB Server

D2D ¡AcUve ¡Measurement ¡System

Beamforming ¡CMOS ¡RFIC ¡ ¡/ ¡GaAs ¡FEM GaAs ¡FEM One-­‑Cable ¡ConnecUon CMOS ¡RFIC

Horizontal-­‑Pol. ¡Ant. VerUcal-­‑Pol. ¡Ant.

28GHz ¡Array ¡Antenna ¡Module
