PLAN Exemples dutilisation de Code_Aster pour des tudes - - PowerPoint PPT Presentation

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 1

PLAN

Tél : 04 37 488 409 - Fax : 04 37 488 405 Site : www.ec2-modelisation.fr

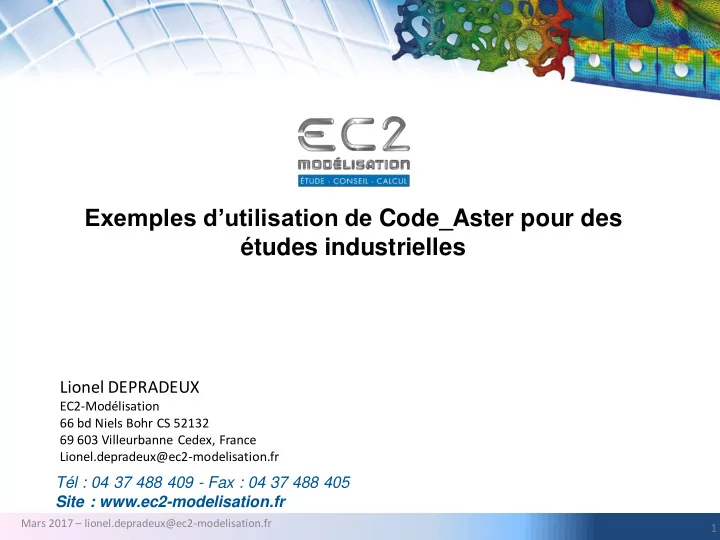

Exemples d’utilisation de Code_Aster pour des études industrielles

Lionel DEPRADEUX

EC2-Modélisation 66 bd Niels Bohr CS 52132 69 603 Villeurbanne Cedex, France Lionel.depradeux@ec2-modelisation.fr

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 2

PLAN

EC2-Modélisation (anc. EC2-MS) créée en 1998 en collaboration avec l’INSA de LYON Passerelle entre les laboratoires et le monde industriel DOMAINE D’ACTIVITE :

• Modélisation du comportement mécanique et thermique des structures
• Développement et commercialisation de logiciels
• Transfert industriel et Formation

EXPERTISE:

• Stabilité des coques minces (flambage)
• Simulation Numérique du Soudage
• Mécanique de la rupture
• Béton armé
• Mécanique des milieux poreux
• Transferts thermiques

CALCUL DE STRUCTURES :

• Statique linéaire et non linéaire
• Calcul dynamique, crash
• Fréquence
• Thermo-mécanique HT
• Interactions fluides-structures

DIMENSIONNEMENT: EuroCodes, ASME, CODAP, RCCM, … LOGICIELS : Abaqus, Code_Aster, LS-DYNA, RADIOSS…

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 3

PLAN

DOMAINES D’EXPERTISEEN LIENS DIRECT AVEC CODE_ASTER : Simulation Numérique des procédés de soudage et traitements thermiques Analyse des contrainteset distorsionsrésiduelles Secteurs : Nucléaire, naval, aéronautique, industrie… Mécanique de la rupture et analyses de nocivité de défaut  Travaux en collaborations avec le laboratoire LaMCos précurseur des méthodes XFEM (Extended Finite ElementMethod) Secteurs :

• Tous

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 4

PLAN

Exemple d’utilisation de Code_Aster :

• Alternative à SYSWELD pour les calculs de type Simulation Numérique du Soudage

Etudes réalisées pour EDF…

[1] ROSSILLON F., DEPRADEUX L., MILOUDI S., DEFORGE D., LEMAIRE E., MASSOUD J.P., Learnings from investigations on SG divider plates: coupling field characterizations with numerical mechanical simulation, Nuclear Engineering and Design 269 (2014) 45– 51 [2] DEPRADEUX L., NAUDIN C., AMZALLAGC., Simulation numérique du soudage de plaque en inconel, journée annuelle des utilisateurs de Code_Aster, EDF-R&D, Clamart 17/03/06

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 5

PLAN

Exemple d’utilisation de Code_Aster : Et hors EDF…

Contraintes transverse

Détermination des contraintes résiduelles dans un joint soudé But : qualifier un état de compression à cœur de la pièce dans la direction transverse  THER_NON_LINE, CALC_META, STAT_NON_LINE

Zone Affectée Thermiquement (transf. Austénitique)

Evolution thermique et contraintes résiduelles dans un assemblage soudé comportant différents matériaux

temps températures

Zone fondue

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 6

PLAN

Simulation du soudage faisceau d’électron sur acier martensitique Exemple d’utilisation de Code_Aster : Et hors EDF…

• Prop. martensite

Contraintes résiduelles Evolution Z,  dans une section centrale au cours du soudage Isovaleurs T° en cours de soudage Sources de chaleur représentatives du procédé

Mars 2017 – lionel.depradeux@ec2-modelisation.fr 7

PLAN

Exemple d’utilisation de Code_Aster :

• Autre utilisation de Code_Aster : couplages fluide-structure, calculs sismiques

Ex: Calculs de tenue au séisme de composants de raffineries Calcul de tenue de composants sous pression :

• MODE_ITER_SIMULT
• COMB_SISM_MODAL
• Analyses modales
• Analyses modales spectrales
• Chargement séismes SMS : spectre sol, spectres plancher
