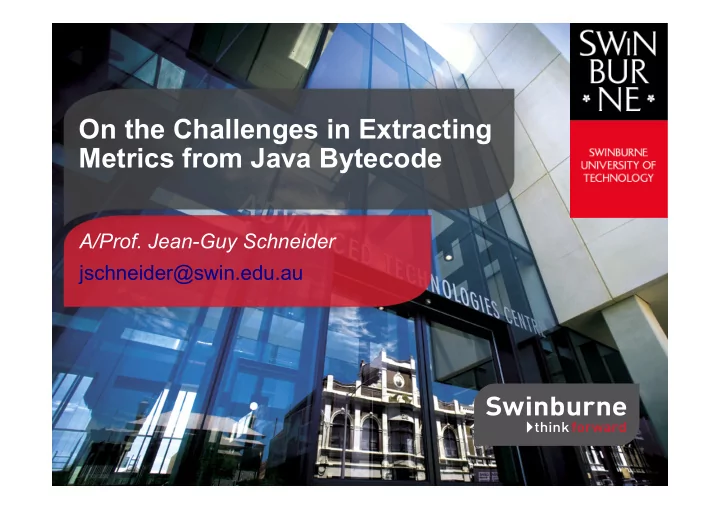

On the Challenges in Extracting Metrics from Java Bytecode A/Prof. Jean-Guy Schneider jschneider@swin.edu.au Where it all began 12.7: 0.6973 .7 12.6: 0.6443 Gini Coefficient of Synthetic Fields .6 12.5: 0.5820 .5 4.7:

SLIDE 1

A/Prof. Jean-Guy Schneider jschneider@swin.edu.au

On the Challenges in Extracting Metrics from Java Bytecode

SLIDE 2

SCIENCE | TECHNOLOGY | INNOVATION

Where ¡it ¡all ¡began… ¡

2 ¡

4.6: 0.3484 4.7: 0.4664 12.5: 0.5820 12.6: 0.6443 12.7: 0.6973

.3 .4 .5 .6 .7 Gini Coefficient of Synthetic Fields 20 40 60 80 100 RSN

SLIDE 3

SCIENCE | TECHNOLOGY | INNOVATION

Overview ¡

q Java ¡Class ¡File ¡ Ø Informa1on ¡that ¡can ¡be ¡extracted ¡ Ø … ¡and ¡some ¡“misconcep1ons” ¡ q Nested ¡Class ¡Extrac1on ¡ Ø Preliminaries ¡ ¡ Ø Problems ¡and ¡Consequences ¡ Ø Nested ¡Class ¡Graph ¡ q A ¡few ¡“surprises” ¡ Ø Mo1va1ng ¡example ¡revisited ¡ q Lessons ¡learnt ¡

3 ¡

SLIDE 4

SCIENCE | TECHNOLOGY | INNOVATION

Quick Overview of Class File Format…

There ¡are ¡10 ¡basic ¡sec1ons ¡to ¡the ¡Java ¡Class ¡File ¡structure: ¡

1. Magic ¡Number: ¡0xCAFEBABE ¡
2. Version ¡of ¡Class ¡File ¡Format: ¡the ¡minor ¡and ¡major ¡versions ¡
f ¡the ¡class ¡file ¡
3. Constant ¡Pool: ¡Pool ¡of ¡constants ¡for ¡the ¡class ¡
4. Access ¡Flags ¡
5. Name ¡of ¡the ¡class ¡
6. Name ¡of ¡the ¡super ¡class ¡
7. Interfaces: ¡any ¡interfaces ¡the ¡class ¡implements ¡
8. Fields: ¡fields ¡the ¡class ¡defines ¡
9. Methods: ¡methods ¡the ¡class ¡defines ¡
10. AWributes: ¡aWributes ¡of ¡the ¡class ¡(e.g., ¡the ¡name ¡of ¡the ¡

sourcefile, ¡enclosing ¡method ¡etc.) ¡

☞ Many ¡references ¡to ¡the ¡Constant ¡Pool ¡in ¡5 ¡-‑ ¡10 ¡

SLIDE 5

SCIENCE | TECHNOLOGY | INNOVATION

Analysis ¡of ¡Java ¡Bytecode ¡

What ¡we ¡can ¡extract ¡from ¡Java ¡Bytecode ¡

q ¡Classes ¡and ¡Interfaces ¡ q ¡Visibility ¡(and ¡other ¡access ¡modifiers) ¡ q ¡Deriva1ons ¡(inheritance, ¡interface ¡implementa1ons) ¡ q ¡Fields, ¡Methods ¡+ ¡Method ¡Signatures, ¡Excep1ons ¡ q ¡Instruc1ons ¡ q ¡Type ¡Dependencies ¡ q ¡Local ¡Variables ¡ q ¡Nested ¡Classes, ¡Enclosing ¡Classes/Methods ¡

5 ¡

SLIDE 6

SCIENCE | TECHNOLOGY | INNOVATION

Data ¡Sources ¡used… ¡

q Qualitas ¡Corpus: ¡hWp://qualitascorpus.com/ ¡ q Ant: ¡22 ¡versions ¡(1.1 ¡– ¡1.8.4) ¡ q Freecol: ¡31 ¡versions ¡(0.3.0 ¡– ¡0.10.7) ¡ q Helix ¡Data ¡Set: ¡

hWp://www.ict.swin.edu.au/research/projects/ helix/ ¡

q Kolmafia: ¡101 ¡versions ¡(4.0 ¡– ¡14.1) ¡ q Xalan: ¡13 ¡versions ¡(1.0.0 ¡– ¡2.7.1) ¡ q … ¡and ¡a ¡few ¡hand-‑crahed ¡examples ¡

6 ¡

SLIDE 7

SCIENCE | TECHNOLOGY | INNOVATION

When ¡is ¡a ¡Java ¡Type ¡enclosed ¡in ¡another ¡type? ¡

q No ¡nested ¡types ¡in ¡Java ¡1.0 ¡ q General ¡assump1on: ¡ q From ¡Java ¡1.1: ¡‘$’ ¡indicates ¡nes1ng ¡of ¡a ¡type ¡ q For ¡example: ¡

q com/ice/tar/TarInputStream ¡is ¡top-‑level ¡ q com/ice/tar/TarInputStream$EntryAdapter ¡

is ¡nested ¡

q Hence: ¡ q Test ¡for ¡‘$’ ¡in ¡type ¡name ¡will ¡suffice… ¡

7 ¡

☞ ‘$’ ¡is ¡a ¡valid ¡character ¡for ¡any ¡Java ¡idenHfier, ¡including ¡ class ¡and ¡interface ¡names! ¡ ¡

SLIDE 8

SCIENCE | TECHNOLOGY | INNOVATION

Example ¡1 ¡

class Foo$Bar { private int a = 23; public int mFoo$Bar (int x) { int $y = x + a; int $z = 3; return $y + $z; } }

☞ Perfectly ¡well-‑formed ¡class… ¡ ☞ But: ¡Bytecode ¡analysis ¡indicates ¡that ¡method ¡

mFoo$Bar ¡does ¡not ¡have ¡any ¡local ¡variables! ¡

8 ¡

SLIDE 9

SCIENCE | TECHNOLOGY | INNOVATION

Example ¡2 ¡

public class Foo { private int x = 1; protected class Bar { int y = 2; public int mBar() { return new Object() { public int z = x + 3; }.z; } } }

☞ Top-‑level ¡class ¡Foo, ¡nested ¡class ¡Bar ¡with ¡a ¡nested ¡

anonymous ¡class ¡that ¡extends ¡Object

☞ Generated ¡Bytecode ¡names: ¡Foo, ¡Foo$Bar, ¡Foo$Bar$1

9 ¡

SLIDE 10

SCIENCE | TECHNOLOGY | INNOVATION

Example ¡2 ¡– ¡Bytecode… ¡

[ public ] Foo$Bar

> (top-level: false)

super: java/lang/Object implements: [ ] Enclosed in: Foo Member: true Local: false Anonymous: false #Methods 3 - #Fields 2 attributes: SourceFile InnerClasses InnerClasses: [ Foo$Bar, Foo, Bar, [ protected ] ] InnerClasses: [ Foo$Bar$1, #0, #0, [ ] ]

10 ¡

Mismatch!!

Inner Name, Outer Name, Simple Name, Access Flags

SLIDE 11

SCIENCE | TECHNOLOGY | INNOVATION

Example ¡2 ¡(cont.) ¡

[ ] Foo$Bar$1 -> (top-level: false) super: java/lang/Object implements: [ ] Enclosed in: Foo$Bar -> mBar:()I Member: false Local: true Anonymous: true #Methods 1 - #Fields 2 attributes: SourceFile InnerClasses EnclosingMethod EnclosingMethodAttribute: Foo$Bar -> mBar:()I InnerClasses: [Foo$Bar, Foo, Bar, [ protected ] ] InnerClasses: [Foo$Bar$1, #0, #0, [ ] ]

11 ¡

☞ BTW: ¡which ¡Foo$Bar??? ¡

SLIDE 12

SCIENCE | TECHNOLOGY | INNOVATION

ObservaMon… ¡and ¡why ¡it ¡can ¡be ¡wrong… ¡

A ¡nested ¡class ¡with ¡bytecode ¡name ¡X$..$Y$Z ¡is ¡enclosed ¡in ¡class ¡ X$..$Y ¡

q Not ¡always ¡applicable ¡L ¡(up ¡to ¡6% ¡error ¡rate) ¡ q Counter ¡examples ¡(from ¡Freecol ¡0.5.0): ¡

net/sf/freecol/client/control/InGameController$2 ¡ is ¡enclosed ¡in ¡ net/sf/freecol/client/control/InGameController$1 ¡

net/sf/freecol/client/gui/panel/Declara1onDialog$5 ¡ is ¡enclosed ¡in ¡ net/sf/freecol/client/gui/panel/Declara1onDialog$SignaturePanel ¡

q Another ¡example ¡(from ¡KoKmafia ¡4.0): ¡

net/sourceforge/kolmafia/KoLFrame$2 is enclosed in

net/sourceforge/kolmafia/KoLFrame$ItemManagePanel$VerifyButtonPanel ¡

12 ¡

SLIDE 13

SCIENCE | TECHNOLOGY | INNOVATION

Nested ¡Classes ¡Graph ¡

starting from a top-level node, go through all inner class structures:

exclude any 'self-defining' nested classes, that is, ones with Inner

Name having the same string value as the current class C if the Outer Name of a nested class structure is zero

> a method M in the current class C is the defining scope for the

nested local class

> record Inner Name as one of the directly nested classes of C

(i.e. class Inner Name is directly enclosed by C) if the Outer Name is equal to the current class' name

> record Inner Name as one of the directly nested classes of C as it

is a (static or non-static) member class of C proceed recursively with all recorded nested class names ¡

¡ ¡

13 ¡

SLIDE 14

SCIENCE | TECHNOLOGY | INNOVATION

Example ¡2 ¡– ¡missing ¡InformaMon ¡

[ ] Foo$Bar$1 -> (top-level: false) super: java/lang/Object implements: [ ] Enclosed in: ??? -> ??? Member: false Local: false Anonymous: true #Methods 1 - #Fields 2 attributes: SourceFile InnerClasses InnerClasses: [Foo$Bar, Foo, Bar, [ protected ] ] InnerClasses: [Foo$Bar$1, #0, #0, [ ] ]

☞ Without ¡an ¡EnclosingMethod ¡aWribute, ¡the ¡defining ¡“context” ¡of ¡a ¡non-‑

member ¡nested ¡class ¡cannot ¡be ¡uniquely ¡determined! ¡

☞ In ¡case ¡of ¡missing ¡InnerClasses ¡informa1on, ¡the ¡enclosing ¡class ¡of ¡a ¡

“hidden” ¡nested ¡class ¡cannot ¡always ¡be ¡uniquely ¡determined, ¡either… ¡

14 ¡

SLIDE 15

SCIENCE | TECHNOLOGY | INNOVATION

Java ¡Classes ¡CategorizaMon ¡

What ¡is ¡ohen ¡published: ¡

q Top-‑level ¡(package ¡level) ¡classes ¡ q Nested ¡classes ¡ q Member-‑level ¡classes ¡ q “Inner ¡Classes” ¡ q Local ¡classes ¡(have ¡a ¡simple ¡name) ¡ q Anonymous ¡classes ¡(no ¡simple ¡name) ¡

¡

☞ Anonymous ¡classes ¡are ¡expressions ¡– ¡they ¡can ¡be ¡used ¡

anywhere ¡where ¡an ¡expression ¡is ¡allowed. ¡

☞ Are ¡ohen ¡used ¡to ¡ini1alize ¡member ¡instances ¡

15 ¡

SLIDE 16

SCIENCE | TECHNOLOGY | INNOVATION

Java ¡Classes ¡CategorizaMon ¡(cont.) ¡

Corrected ¡classifica1on: ¡

q Top-‑level ¡(package ¡level) ¡classes ¡ q Nested ¡classes ¡ q Member-‑level ¡classes ¡ q Anonymous ¡classes ¡ q Local ¡classes ¡– ¡can ¡be ¡either ¡named ¡or ¡anonymous ¡ ☞ “Locality” ¡of ¡anonymous ¡classes ¡can ¡only ¡be ¡safely ¡

determined ¡if ¡EnclosingMethod ¡aWribute ¡is ¡present! ¡ ¡

☞ Classifica1on ¡is ¡not ¡orthogonal! ¡

16 ¡

SLIDE 17

SCIENCE | TECHNOLOGY | INNOVATION

Let’s have a look at some results…

SLIDE 18

SCIENCE | TECHNOLOGY | INNOVATION

Ant ¡– ¡Gini ¡

18 ¡

.2 .4 .6 .8 Gini - Percentage 5 10 15 20 25 RSN GiniSyntheticFields GiniSyntheticFields(Zero) %TopLevel

SLIDE 19

SCIENCE | TECHNOLOGY | INNOVATION

Ant ¡– ¡Types ¡of ¡Classes ¡

19 ¡

500 1000 1500 Frequency 1000 2000 3000 4000 Age (days since release 1) #Classes #TopLevel #Nested #SyntheticNested

SLIDE 20

SCIENCE | TECHNOLOGY | INNOVATION

200 400 600 Frequency 1000 2000 3000 Age #Nested #NestedMember #NestedAnonymous #NestedLocal

Freecol ¡– ¡Types ¡of ¡Classes ¡

20 ¡

SLIDE 21

SCIENCE | TECHNOLOGY | INNOVATION

KoLmafia ¡– ¡Types ¡of ¡Classes ¡

21 ¡

500 1000 Frequency 20 40 60 80 100 RSN #Classes #TopLevel #Nested #SyntheticNested

SLIDE 22

SCIENCE | TECHNOLOGY | INNOVATION

Lessons ¡Learnt ¡

q Java ¡Bytecode ¡is ¡a ¡“rich” ¡source ¡of ¡informa1on ¡ q Needs ¡to ¡be ¡treated ¡with ¡“care” ¡ q Go ¡back ¡to ¡the ¡specifica1ons ¡to ¡find ¡“correct” ¡informa1on ¡ q Beware ¡of ¡what ¡Java ¡compilers ¡do ¡ q Missing ¡informa1on ¡ q Wrongly ¡generated ¡informa1on ¡(not ¡according ¡to ¡specs): ¡ q Outer ¡Name ¡for ¡anonymous ¡classes ¡ q Local ¡classes ¡used ¡in ¡mul1ple ¡methods ¡ q Beware ¡of ¡(incomplete) ¡heuris1cs ¡ q E.g., ¡name ¡of ¡enclosing ¡class ¡ q Beware ¡of ¡pre-‑mature ¡interpreta1ons ¡ ☞ use ¡“whole” ¡picture ¡

22 ¡

SLIDE 23

SCIENCE | TECHNOLOGY | INNOVATION

Lessons ¡Learnt ¡(cont.) ¡

q Compiler: ¡ q If ¡current ¡compiler ¡generates ¡Bytecode ¡in ¡a ¡par1cular ¡way ¡ ☞ Do ¡not ¡assume ¡that ¡is ¡the ¡case ¡for ¡all ¡compilers! ¡ q Tes1ng: ¡ q use ¡the ¡tool ¡as ¡one ¡of ¡the ¡case ¡studies ¡ q have ¡a ¡LARGE ¡corpus ¡of ¡case ¡studies ¡ ☞ Special ¡cases ¡may ¡only ¡appear ¡in ¡certain ¡systems! ¡

¡

☞ Many ¡publica1ons ¡in ¡empirical ¡SE ¡do ¡not ¡quan1fy ¡“error ¡

rates” ¡when ¡heuris1cs ¡are ¡used… ¡

23 ¡

SLIDE 24

SCIENCE | TECHNOLOGY | INNOVATION

KoLmafia ¡– ¡Adding ¡RaMo ¡Nested ¡Classes ¡

24 ¡

.2 .4 .6 Gini / Percentage 20 40 60 80 100 RSN GiniSyntheticFields GiniSyntheticFields(Zero) %TopLevel

SLIDE 25
