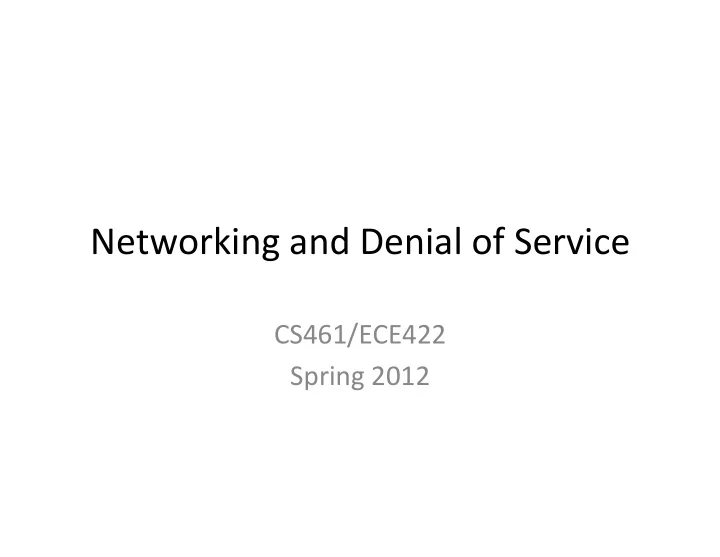

Networking ¡and ¡Denial ¡of ¡Service ¡

CS461/ECE422 ¡ Spring ¡2012 ¡

Reading ¡Material ¡

• Chapter ¡7 ¡of ¡text ¡
• ARP ¡cache ¡poisoning ¡

– hEp://en.wikipedia.org/wiki/ARP_spoofing ¡

• Reference ¡to ¡DNS ¡cache ¡poisoning ¡

Outline ¡

• Quick ¡review ¡of ¡network ¡stack ¡
• IP ¡addressing ¡and ¡spoofing ¡
• ARP ¡and ¡ARP ¡cache ¡poisoning ¡
• ICMP ¡and ¡Smurf ¡aEack ¡
• UDP ¡and ¡DHCP ¡
• TCP ¡and ¡SYN ¡flood ¡
• DNS ¡and ¡DNS ¡open ¡relay ¡and ¡cache ¡poisoning ¡

OSI ¡Reference ¡Model ¡

• The ¡layers ¡

– 7: ¡ApplicaUon, ¡e.g., ¡HTTP, ¡SMTP, ¡FTP ¡ – 6: ¡PresentaUon ¡ – 5: ¡Session ¡ – 4: ¡Transport, ¡e.g. ¡TCP, ¡UDP ¡ – 3: ¡Network, ¡e.g. ¡IP, ¡IPX ¡ – 2: ¡Data ¡link, ¡e.g., ¡Ethernet ¡frames, ¡ATM ¡cells ¡ – 1: ¡Physical, ¡e.g., ¡Ethernet ¡media, ¡ATM ¡media ¡

• Standard ¡so[ware ¡engineering ¡reasons ¡for ¡thinking ¡about ¡a ¡

layered ¡design ¡

Message ¡mapping ¡to ¡the ¡layers ¡

SVN ¡update ¡message ¡ ¡Packet2 ¡ DP ¡ SP ¡ DP ¡ SP ¡ ¡Packet1 ¡ DP ¡ SP ¡ DP ¡ SP ¡ DA ¡ SA ¡ ¡Packet1 ¡ DP ¡ SP ¡ DA ¡ SA ¡ Pack 2 ¡ CommunicaUons ¡bit ¡stream ¡ DP ¡ SP ¡ DA ¡ SA ¡ Packet1 ¡ D M ¡ S M ¡ DP ¡ SP ¡ DA ¡ SA ¡ Pack 2 ¡ D M ¡ S M ¡ L7 App L4 TCP L3 IP L2 Eth

Switches ¡

• Original ¡ethernet ¡broadcast ¡all ¡packets ¡
• Layer ¡two ¡means ¡of ¡passing ¡packets ¡

– Learn ¡or ¡config ¡which ¡MAC's ¡live ¡behind ¡which ¡ ports ¡ – Only ¡pass ¡traffic ¡to ¡the ¡appropriate ¡port ¡

• Span ¡ports ¡

– Mirror ¡all ¡traffic ¡

Physical ¡Denial ¡of ¡Service ¡

l Radio ¡

• Jamming ¡

l Cables ¡

• Cubng ¡or ¡muUlaUng ¡

Network ¡Layer ¡-­‑ ¡IP ¡

l Moves ¡packets ¡between ¡computers ¡

• Possibly ¡on ¡different ¡physical ¡segments ¡
• Best ¡effort ¡

l Technologies ¡

• RouUng ¡
• Lower ¡level ¡address ¡discovery ¡(ARP) ¡
• Error ¡Messages ¡(ICMP) ¡

IPv4 ¡

• See ¡Wikipedia ¡for ¡field ¡details ¡

– hEp://en.wikipedia.org/wiki/IPv4 ¡ Version IHL Type of service Total length Identification DF MF Frag Offset Time to live Protocol Header checksum Source address Destination Address 0 or more words of options

Ipv4 ¡Addressing ¡

• Each ¡enUty ¡has ¡at ¡least ¡one ¡address ¡
• Addresses ¡divided ¡into ¡subnetwork ¡

– Address ¡and ¡mask ¡combinaUon ¡ – 192.168.1.0/24 ¡or ¡10.0.0.0/8 ¡ – 192.168.1.0 ¡255.255.255.0 ¡or ¡10.0.0.0 ¡255.0.0.0 ¡ – 192.168.1.0-­‑192.168.1.255 ¡or ¡10.0.0.0-­‑10.255.255.255 ¡

• Addresses ¡in ¡your ¡network ¡are ¡“directly” ¡

connected ¡

– Broadcasts ¡should ¡reach ¡them ¡ – No ¡need ¡to ¡route ¡packets ¡to ¡them ¡

Example ¡Network ¡

Denial ¡of ¡Service ¡

• Basic ¡case ¡

– Use ¡simple ¡flooding ¡ping ¡ – Higher ¡capacity ¡link ¡floods ¡lower ¡capacity ¡link ¡

• E.g ¡Large ¡company ¡floods ¡small ¡company ¡web ¡site ¡

– Problem: ¡Easily ¡traceable ¡

Address ¡spoofing ¡

• Sender ¡can ¡put ¡any ¡source ¡address ¡in ¡packets ¡he ¡

sends: ¡

• Can ¡directly ¡aEack ¡target ¡in ¡a ¡less ¡traceable ¡fashion ¡
• Can ¡be ¡used ¡to ¡send ¡unwelcome ¡return ¡traffic ¡to ¡the ¡

spoofed ¡address ¡

• Can ¡be ¡used ¡to ¡bypass ¡filters ¡to ¡get ¡unwelcome ¡traffic ¡

to ¡the ¡desUnaUon ¡

• Routers ¡can ¡catch ¡some ¡spoofers ¡
• Reverse ¡path ¡verificaUon ¡
• Egress ¡filtering ¡

Example ¡Network ¡

Denial ¡of ¡Service ¡

• Distributed ¡case ¡

– Malware ¡installed ¡on ¡many ¡computers ¡(bots) ¡ – Command ¡and ¡control ¡system ¡direct ¡many ¡bots ¡to ¡ flood ¡common ¡target ¡

• Distributed ¡case ¡2 ¡

– Get ¡many ¡people ¡to ¡use ¡their ¡own ¡computers ¡to ¡ flood ¡a ¡common ¡target ¡ – E.g. ¡Anonymous ¡

Example ¡Network ¡

Flooding ¡Target ¡ProtecUon ¡OpUons ¡

• Plan ¡ahead ¡

– Have ¡addiUonal ¡backup ¡sites ¡that ¡can ¡be ¡enabled ¡ – Reduce ¡targets ¡ – Enforce ¡resource ¡consumpUon ¡policies ¡

• AEack ¡detecUon ¡and ¡filtering ¡

– Detect ¡bad ¡traffic ¡ – Update ¡filters ¡

• AEack ¡source ¡traceback ¡and ¡idenUficaUon ¡

– More ¡of ¡a ¡forensics ¡tool ¡ – Unlikely ¡to ¡be ¡fast ¡enough ¡to ¡stop ¡ongoing ¡aEack ¡

Address ¡ResoluUon ¡Protocol ¡(ARP) ¡

• Used ¡to ¡discover ¡mapping ¡of ¡neighboring ¡

ethernet ¡MAC ¡to ¡IP ¡addresses. ¡

– Need ¡to ¡find ¡MAC ¡for ¡192.168.1.3 ¡which ¡is ¡in ¡your ¡ interface's ¡subnetwork ¡ – Broadcast ¡an ¡ARP ¡request ¡on ¡the ¡link ¡ – Hopefully ¡receive ¡an ¡ARP ¡reply ¡giving ¡the ¡correct ¡ MAC ¡ – The ¡device ¡stores ¡this ¡informaUon ¡in ¡an ¡ARP ¡cache ¡

• r ¡ARP ¡table ¡

ARP ¡Protocol ¡

What ¡is ¡the ¡MAC ¡

• f ¡192.168.100.1? ¡

The ¡MAC ¡of ¡ 192.168.100.1 ¡is ¡ B:B:B:B:B:B ¡ The ¡MAC ¡of ¡ 192.168.100.1 ¡is ¡ C:C:C:C:C:C ¡

ARP ¡cache ¡poisoning ¡

• Bootstrap ¡problem ¡with ¡respect ¡to ¡security. ¡ ¡Anyone ¡can ¡send ¡an ¡

ARP ¡reply ¡

• Classic ¡Man-­‑in-­‑the-­‑middle ¡aEack ¡

– Send ¡ARP ¡reply ¡messages ¡to ¡device ¡so ¡they ¡think ¡your ¡machine ¡is ¡someone ¡else ¡ – BeEer ¡than ¡simple ¡sniffing ¡because ¡not ¡just ¡best ¡effort. ¡

• SoluUons ¡

– Encrypt ¡all ¡traffic ¡ – Monitoring ¡programs ¡like ¡arpwatch ¡to ¡detect ¡mapping ¡changes ¡

• Which ¡might ¡be ¡valid ¡due ¡to ¡DHCP ¡

Internet ¡Control ¡Message ¡Protocol ¡(ICMP) ¡

• Used ¡for ¡diagnosUcs ¡

– DesUnaUon ¡unreachable ¡ – Time ¡exceeded, ¡TTL ¡hit ¡0 ¡ – Parameter ¡problem, ¡bad ¡header ¡field ¡ – Source ¡quench, ¡throEling ¡mechanism ¡rarely ¡used ¡ – Redirect, ¡feedback ¡on ¡potenUal ¡bad ¡route ¡ – Echo ¡Request ¡and ¡Echo ¡reply, ¡ping ¡ – Timestamp ¡request ¡and ¡Timestamp ¡reply, ¡performance ¡ping ¡ – Packet ¡too ¡big ¡

• Can ¡use ¡informaUon ¡to ¡help ¡map ¡out ¡a ¡network ¡

– Some ¡people ¡block ¡ICMP ¡from ¡outside ¡domain ¡

Smurf ¡AEack ¡

• An ¡amplifica(on ¡DoS ¡aEack ¡

– A ¡relaUvely ¡small ¡amount ¡of ¡informaUon ¡sent ¡is ¡expanded ¡to ¡a ¡ large ¡amount ¡of ¡data ¡

• Send ¡ICMP ¡echo ¡request ¡to ¡IP ¡broadcast ¡addresses. ¡ ¡Spoof ¡

the ¡vicUm's ¡address ¡as ¡the ¡source ¡

• The ¡echo ¡request ¡receivers ¡duUfully ¡send ¡echo ¡replies ¡to ¡

the ¡vicUm ¡overwhelming ¡it ¡

• Fraggle ¡is ¡a ¡UDP ¡variant ¡of ¡the ¡same ¡aEack ¡

“Smurf” ¡

Internet Perpetrator Victim

ICMP echo (spoofed source address of victim) Sent to IP broadcast address ICMP echo reply

Transport ¡Level ¡– ¡TCP ¡and ¡UDP ¡

• Service ¡to ¡service ¡communicaUon. ¡ ¡ ¡

– MulUple ¡conversaUons ¡possible ¡between ¡same ¡pair ¡of ¡ computers ¡

• Transport ¡flows ¡are ¡defined ¡by ¡source ¡and ¡desUnaUon ¡ports ¡
• ApplicaUons ¡are ¡associated ¡with ¡ports ¡(generally ¡just ¡desUnaUon ¡

ports) ¡ – IANA ¡organizes ¡port ¡assignments ¡hEp://www.iana.org/ ¡

• Source ¡ports ¡o[en ¡dynamically ¡selected ¡

– Ports ¡under ¡1024 ¡are ¡considered ¡well-­‑known ¡ports ¡ – Would ¡not ¡expect ¡source ¡ports ¡to ¡come ¡from ¡the ¡well-­‑known ¡ range ¡

Datagram ¡Transport ¡

• User ¡Datagram ¡Protocol ¡(UDP) ¡

– A ¡best-­‑effort ¡delivery, ¡no ¡guarantee, ¡no ¡ACK ¡ – Lower ¡overhead ¡than ¡TCP ¡ – Good ¡for ¡best-­‑effort ¡traffic ¡like ¡periodic ¡updates ¡ – No ¡long ¡lived ¡connecUon ¡overhead ¡on ¡the ¡endpoints ¡

• Some ¡folks ¡implement ¡their ¡own ¡reliable ¡protocol ¡over ¡UDP ¡to ¡get ¡

“beEer ¡performance” ¡or ¡“less ¡overhead” ¡than ¡TCP ¡

– Such ¡efforts ¡don’t ¡generally ¡pan ¡out ¡

• TFTP ¡and ¡DNS ¡protocols ¡use ¡UDP ¡
• Data ¡channels ¡of ¡some ¡mulUmedia ¡protocols, ¡e.g., ¡H.323 ¡also ¡use ¡

UDP ¡ ¡

UDP ¡Header ¡

Source Port Destination Port UDP Length UDP checksum

DHCP ¡

• Built ¡on ¡older ¡BOOTP ¡protocol ¡(which ¡was ¡built ¡on ¡even ¡older ¡RARP ¡

protocol) ¡ – Used ¡by ¡diskless ¡Suns ¡

• Enables ¡dynamic ¡allocaUon ¡of ¡IP ¡address ¡and ¡related ¡informaUon ¡
• Runs ¡over ¡UDP ¡
• No ¡security ¡considered ¡in ¡the ¡design, ¡obvious ¡problems ¡

– Bogus ¡DHCP ¡servers ¡handing ¡out ¡addresses ¡of ¡aEackers ¡choice ¡ – Bogus ¡clients ¡grabbing ¡addresses ¡

• IETF ¡aEempted ¡to ¡add ¡DHCP ¡authenUcaUon ¡but ¡rather ¡late ¡in ¡the ¡

game ¡to ¡do ¡this. ¡

• Other ¡soluUons ¡

– Physically ¡secure ¡networks ¡ – Use ¡IPSec ¡

Reliable ¡Streams ¡

• Transmission ¡Control ¡Protocol ¡(TCP) ¡

– Guarantees ¡reliable, ¡ordered ¡stream ¡of ¡traffic ¡ – Such ¡guarantees ¡impose ¡overhead ¡ – A ¡fair ¡amount ¡of ¡state ¡is ¡required ¡on ¡both ¡ends ¡

• Most ¡Internet ¡protocols ¡use ¡TCP, ¡e.g., ¡HTTP, ¡

FTP, ¡SSH, ¡H.323 ¡control ¡channels ¡

TCP ¡Header ¡

Source Port Destination Port Sequence Number Acknowledgement number HDR Len U R G A C K P S H R S T S Y N F I N Window Size Checksum Urgent Pointer Options (0 or more words)

Three ¡way ¡handshake ¡

Machine A Machine B

SYN: ¡seqno=100 ¡ SYN: ¡seqno=511 ¡ ACK ¡= ¡100 ¡ ACK=511 ¡

Syn ¡flood ¡

• A ¡resource ¡DoS ¡aEack ¡focused ¡on ¡the ¡TCP ¡three-­‑way ¡handshake ¡
• Say ¡A ¡wants ¡to ¡set ¡up ¡a ¡TCP ¡connecUon ¡to ¡B ¡

– A ¡sends ¡SYN ¡with ¡its ¡sequence ¡number ¡X ¡ – B ¡replies ¡with ¡its ¡own ¡SYN ¡and ¡sequence ¡number ¡Y ¡and ¡an ¡ACK ¡of ¡A’s ¡ sequence ¡number ¡X ¡ – A ¡sends ¡data ¡with ¡its ¡sequence ¡number ¡X ¡and ¡ACK’s ¡B’s ¡sequence ¡number ¡Y ¡

– Send ¡many ¡of ¡the ¡first ¡message ¡to ¡B. ¡ ¡Never ¡respond ¡to ¡the ¡ second ¡message. ¡

– This ¡leaves ¡B ¡with ¡a ¡bunch ¡of ¡half ¡open ¡(or ¡embryonic) ¡connecUons ¡that ¡are ¡ filling ¡up ¡memory ¡ – Source ¡IP ¡address ¡can ¡be ¡spoofed ¡in ¡this ¡case ¡ – Firewalls ¡adapted ¡by ¡sebng ¡limits ¡on ¡the ¡number ¡of ¡such ¡half ¡open ¡

• connecUons. ¡

SYN ¡Flood ¡

Machine A Machine B

SYN: ¡seqno=100 ¡ SYN: ¡seqno=511 ¡ ACK ¡= ¡100 ¡ SYN: ¡seqno=89 ¡ SYN: ¡seqno=176 ¡ SYN: ¡seqno=344 ¡

SYN ¡Flood ¡Constrainer ¡

Machine A FW

SYN: ¡seqno=100 ¡ SYN: ¡seqno=511 ¡ ACK ¡= ¡100 ¡ ACK=511 ¡ SYN: ¡seqno=176 ¡ SYN: ¡seqno=344 ¡

Machine B

SYN: ¡seqno=56 ¡ SYN: ¡seqno=677 ¡ ACK ¡= ¡56 ¡ ACK=677 ¡

Another ¡Syn ¡Flood ¡soluUon: ¡ SYN ¡cookie ¡

l Encode ¡informaUon ¡in ¡the ¡sequence ¡number, ¡

so ¡receiver ¡does ¡not ¡need ¡to ¡save ¡anything ¡for ¡ half ¡open ¡connecUon ¡

• t ¡= ¡counter ¡, ¡m ¡= ¡MSS, ¡s ¡= ¡crypto ¡funcUon ¡

computed ¡over ¡IP ¡addresses ¡and ¡server ¡port ¡and ¡t ¡ (24 ¡bits) ¡ ¡

• Seqno ¡= ¡(t ¡mod ¡32) ¡|| ¡m ¡encoded ¡in ¡3 ¡bits ¡|| ¡s ¡(24 ¡

bits) ¡

l On ¡receiving ¡ACK, ¡get ¡original ¡seqno ¡by ¡

subtracUng ¡1 ¡

• Check ¡1 ¡to ¡verify ¡Umeout ¡
• Recompute ¡s ¡to ¡verify ¡addresses ¡and ¡ports ¡

Domain ¡Name ¡System ¡(DNS) ¡

• Hierarchical ¡service ¡to ¡resolve ¡domain ¡names ¡to ¡IP ¡addresses. ¡

– The ¡name ¡space ¡is ¡divided ¡into ¡non-­‑overlapping ¡zones ¡ – E.g., ¡consider ¡www.cs.illinois.edu. ¡ – DNS ¡servers ¡in ¡the ¡chain. ¡ ¡One ¡for ¡.edu, ¡one ¡for ¡.illinois.edu, ¡and ¡

• ne ¡for ¡.cs.illinois.edu ¡
• Can ¡have ¡primary ¡and ¡secondary ¡DNS ¡servers ¡per ¡zone. ¡ ¡Use ¡TCP ¡

based ¡zone ¡transfer ¡to ¡keep ¡up ¡to ¡date ¡

• Like ¡DHCP, ¡no ¡security ¡designed ¡in ¡

– But ¡at ¡least ¡the ¡DNS ¡server ¡is ¡not ¡automaUcally ¡discovered ¡ – Although ¡this ¡informaUon ¡can ¡be ¡dynamically ¡set ¡via ¡DHCP ¡

DNS ¡Problems ¡

• DNS ¡Open ¡relays ¡

– Makes ¡it ¡look ¡like ¡good ¡DNS ¡server ¡is ¡authoritaUve ¡ server ¡to ¡bogus ¡name ¡ ¡ – Enables ¡amplifica(on ¡DoS ¡aEack ¡ ¡

l hEp://www.us-­‑cert.gov/reading_room/DNS-­‑

recursion033006.pdf ¡

¡

l DNS ¡Cache ¡Poisoning ¡

– Change ¡the ¡name ¡to ¡address ¡mapping ¡to ¡something ¡ more ¡desirable ¡to ¡the ¡aEacker ¡ – Dan ¡Kaminsky ¡raised ¡issue ¡again ¡recently ¡

l hEp://www.linuxjournal.com/content/understanding-­‑

kaminskys-­‑dns-­‑bug ¡

DNS ¡TransacUon ¡

DNS Pictures thanks to http://www.lurhq.com/dnscache.pdf

DNS ¡CommunicaUon ¡

l Use ¡UDP ¡ l Requests ¡and ¡responses ¡have ¡matching ¡16 ¡bit ¡

transacUon ¡Ids ¡

l Servers ¡can ¡be ¡configured ¡as ¡

• AuthoritaUve ¡Nameserver ¡

l Officially ¡responsible ¡for ¡answering ¡requests ¡for ¡a ¡

domain ¡

• Recursive ¡

l Pass ¡on ¡requests ¡to ¡other ¡authoritaUve ¡servers ¡

• Both ¡(this ¡can ¡be ¡the ¡problem) ¡

DNS ¡Open ¡Relay ¡

Y: DNS Server Authoritative for big .com Recursion enabled for all

Internet

Z: Attacker X: Victim Src=X dst=Y What is address of bob.com? Src=Y dst=X bob.com=1.2.3.4

Src=X ¡Dst=Z ¡ What ¡is ¡address ¡

• f ¡Bob.com? ¡

Src=Z ¡Dst=X ¡ Bob.com=1.2.3.4 ¡

Good ¡DNS ¡Deployment ¡

Src=X ¡Dst=Z ¡ What ¡is ¡address ¡

• f ¡Bob.com? ¡

I’m ¡not ¡ authoritaUve ¡for ¡ bob.com, ¡you ¡lose ¡

DNS ¡Cache ¡Poisoning ¡

l Older ¡implementaUons ¡would ¡just ¡accept ¡

addiUonal ¡informaUon ¡in ¡a ¡reply ¡

• e.g. ¡A ¡false ¡authoritaUve ¡name ¡server ¡
• Fixed ¡by ¡bailiwick ¡checking. ¡ ¡AddiUonal ¡records ¡
• nly ¡include ¡entries ¡from ¡the ¡requested ¡domain ¡

l Now ¡to ¡spoof ¡a ¡reply ¡must ¡anUcipate ¡the ¡

correct ¡transacUon ¡ID ¡

• Only ¡16 ¡bits ¡
• Random ¡selecUon ¡of ¡ID ¡isn't ¡always ¡the ¡greatest ¡

Bailiwick ¡Checks ¡

$ dig @ns1.example.com www.example.com ;; ANSWER SECTION: www.example.com. 120 IN A 192.168.1.10 ;; AUTHORITY SECTION: example.com. 86400 IN NS ns1.example.com. example.com. 86400 IN NS ns2.example.com. ;; ADDITIONAL SECTION: ns1.example.com. 604800 IN A 192.168.2.20 ns2.example.com. 604800 IN A 192.168.3.30 www.linuxjournal.com. 43200 IN A 66.240.243.113

Tricking ¡the ¡TransacUon ¡ID's ¡

Kaminsky's ¡ObservaUons ¡

l Most ¡implementaUons ¡don't ¡randomize ¡source ¡ports ¡

(making ¡the ¡TID ¡collision ¡more ¡likely) ¡

l Try ¡to ¡poison ¡through ¡the ¡addiUonal ¡informaUon ¡

(side ¡stepping ¡the ¡bailiwick ¡check) ¡

¡

$ dig doesnotexist.example.com ;; ANSWER SECTION: doesnotexist.example.com. 120 IN A 10.10.10.10 ;; AUTHORITY SECTION: example.com. 86400 IN NS www.example.com. ;; ADDITIONAL SECTION: www.example.com. 604800 IN A 10.10.10.20

DNSSEC ¡

• Seeks ¡to ¡solve ¡the ¡trust ¡issues ¡of ¡DNS ¡
• Uses ¡a ¡key ¡hierarchy ¡for ¡verificaUon ¡
• Has ¡been ¡under ¡development ¡for ¡over ¡a ¡

decade ¡and ¡sUll ¡minimally ¡deployed ¡

• This ¡year ¡arUcles ¡say ¡root ¡servers ¡for ¡.edu, ¡.org, ¡

and ¡.com ¡will ¡be ¡deployed ¡in ¡2010, ¡2011 ¡

• Umeframe. ¡
• Provides ¡authenUcaUon, ¡not ¡confidenUality ¡
• DNS ¡Threat ¡Analysis ¡in ¡RFC ¡3833. ¡

¡
