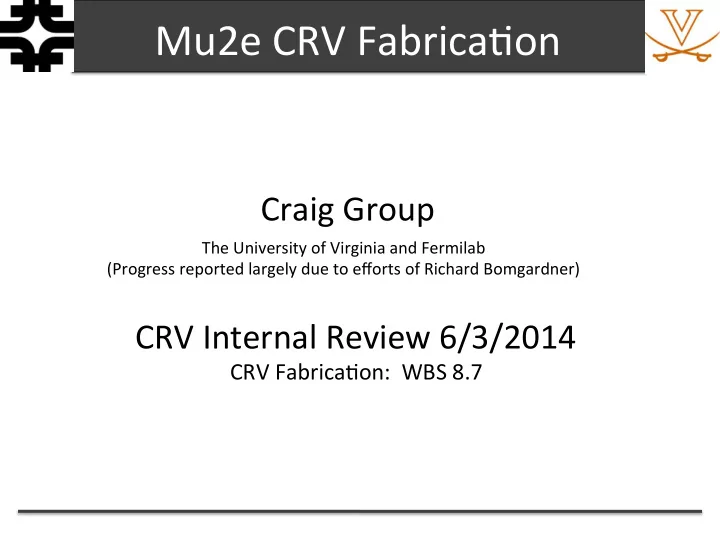

Mu2e ¡CRV ¡Fabrica/on ¡

The ¡University ¡of ¡Virginia ¡and ¡Fermilab ¡ (Progress ¡reported ¡largely ¡due ¡to ¡efforts ¡of ¡Richard ¡Bomgardner) ¡

Craig ¡Group ¡ CRV ¡Internal ¡Review ¡6/3/2014 ¡

CRV ¡Fabrica/on: ¡ ¡WBS ¡8.7 ¡

slide-2
SLIDE 2

Fabrica/on ¡Documenta/on ¡

  • BOEs: ¡ ¡DocDB ¡3916-­‑3920 ¡(to ¡be ¡posted ¡soon…) ¡
  • Fabrica/on ¡plan ¡is ¡coming ¡along ¡well. ¡

(many ¡details ¡in ¡TDR ¡and ¡in ¡DocDB ¡3650) ¡

  • A ¡detailed ¡Quality ¡Assurance ¡Program ¡(QAP) ¡
  • exists. ¡ ¡(see ¡DocDB ¡4150) ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

2 ¡

slide-3
SLIDE 3

CRV ¡Fabrica/on ¡Overview ¡

  • Fabrica/on: ¡ ¡assemble ¡scin/llator ¡extrusions, ¡

waveshi^ing ¡fibers, ¡and ¡photodetectors ¡into ¡ working ¡modules. ¡ ¡QA ¡at ¡each ¡step. ¡

  • ¡82 ¡modules ¡of ¡7 ¡different ¡sizes, ¡as ¡well ¡as ¡9 ¡

spare ¡modules. ¡ ¡

  • Scin/llator ¡lengths ¡range ¡from ¡0.9 ¡m ¡for ¡the ¡cyro ¡

modules ¡to ¡6.6 ¡m ¡for ¡the ¡extra-­‑long ¡modules. ¡ ¡

  • Module ¡widths ¡from ¡16 ¡(8) ¡counters ¡for ¡normal ¡

(narrow) ¡width ¡modules. ¡~80 ¡cm ¡(40 ¡cm) ¡

  • Long ¡modules ¡weigh ¡about ¡2000 ¡lbs ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

3 ¡

slide-4
SLIDE 4

Basic ¡CRV ¡Module ¡

slide-5
SLIDE 5

Basic ¡CRV ¡Module ¡

slide-6
SLIDE 6

Basic ¡CRV ¡Module ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

6 ¡

slide-7
SLIDE 7

Overview ¡con/nued ¡

  • Materials ¡shipped ¡to ¡UVA ¡factory. ¡
  • Di-­‑counters ¡assembled ¡with ¡fiber, ¡manifolds ¡and ¡
  • SiPMs. ¡ ¡Di-­‑counter ¡QA ¡performed ¡
  • Modules ¡assembled ¡from ¡dicounters ¡and ¡

aluminum ¡sheets. ¡ ¡Module ¡QA ¡performed. ¡ ¡ ¡

  • Modules ¡crated ¡and ¡shipped ¡to ¡Fermilab. ¡
  • During ¡peak ¡produc/on ¡factory ¡will ¡be ¡capable ¡of ¡

producing ¡6 ¡modules ¡per ¡month. ¡ ¡ ¡

Note: ¡we ¡have ¡a ¡pre-­‑produc/on ¡phase ¡for ¡the ¡first ¡10% ¡of ¡the ¡ modules ¡in ¡which ¡we ¡assume ¡that ¡module ¡produc/on ¡will ¡be ¡at ¡50% ¡

  • f ¡the ¡peak ¡rate. ¡ ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

7 ¡

slide-8
SLIDE 8

Module ¡Factory ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

8 ¡

slide-9
SLIDE 9

Module ¡Factory ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

9 ¡

slide-10
SLIDE 10

Module ¡Factory ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

10 ¡

slide-11
SLIDE 11

Module ¡Factory ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

11 ¡

slide-12
SLIDE 12

Module ¡Factory ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

12 ¡

slide-13
SLIDE 13

Module ¡Factory ¡ ¡ 5000 ¡^2 ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

13 ¡

slide-14
SLIDE 14

Required ¡space ¡es/mate ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

14 ¡

Ideally, ¡we ¡would ¡have ¡5000 ¡square ¡feet ¡of ¡space ¡in ¡the ¡module ¡factory. ¡ (Less ¡space ¡would ¡be ¡possible, ¡but ¡would ¡stretch ¡the ¡fabrica/on ¡/meline) ¡

slide-15
SLIDE 15

Factory ¡notes ¡

  • Plan ¡is ¡to ¡rent ¡industrial ¡space. ¡ ¡~$1/^2/month ¡
  • Discussion ¡ongoing ¡at ¡UVA ¡to ¡find ¡space ¡on ¡
  • campus. ¡ ¡ ¡
  • All ¡major ¡components ¡will ¡be ¡on ¡locking ¡casters ¡

to ¡maximize ¡flexibility ¡of ¡available ¡space. ¡ ¡ ¡

  • Counter ¡Assembly ¡Tables ¡and ¡Module ¡Assembly ¡

Tables ¡will ¡be ¡moved ¡to ¡vent ¡hoods ¡for ¡epoxy ¡ applica/on ¡steps. ¡ ¡ ¡ ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

15 ¡

slide-16
SLIDE 16

Epoxy ¡

  • Modules ¡held ¡together ¡only ¡by ¡epoxy ¡

– Plas/c-­‑aluminum ¡bond ¡is ¡cri/cal! ¡

  • Devcon ¡HP250 ¡– ¡400 ¡ml ¡car/dges ¡ ¡

¡(will ¡use ¡about ¡2000 ¡cartridges) ¡

  • Plan ¡to ¡spread ¡the ¡epoxy ¡“manually” ¡

¡à ¡Dispenser ¡and ¡squeegee ¡ ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

16 ¡

slide-17
SLIDE 17

Counter ¡Assembly ¡Table ¡

6/3/14 ¡

  • Shelf ¡heights ¡adjustable ¡to ¡working ¡level. ¡
  • One ¡shelf ¡ ¡to ¡assemble ¡di ¡counters ¡for ¡each ¡module ¡layer ¡
  • Epoxy ¡di-­‑counter ¡pairs ¡( ¡overnight ¡cure ¡required) ¡
  • Di-­‑counter ¡pairs ¡cut ¡to ¡length ¡with ¡chop ¡saw ¡
  • Install ¡fiber ¡
  • Epoxy ¡fiber ¡guide ¡bar ¡ ¡(3 ¡day ¡cure ¡required) ¡
  • Fly ¡cut ¡FGB ¡with ¡fibers ¡(one ¡0.015" ¡trim ¡cut ¡and ¡one ¡0.004" ¡polish ¡cut) ¡
  • Fiber ¡QA ¡to ¡test ¡cut/polish ¡ ¡(details ¡in ¡QA ¡sec/on) ¡
  • Digital ¡photo ¡with ¡80x ¡microscope ¡
  • Fiber ¡light ¡transmission ¡tester ¡
  • Bar-­‑counter ¡interface ¡will ¡be ¡painted ¡using ¡black ¡latex-­‑enamel ¡paint. ¡ ¡
  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

17 ¡

slide-18
SLIDE 18

Prototype ¡Counter ¡Assembly ¡Table ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

18 ¡

slide-19
SLIDE 19

Up ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

19 ¡

slide-20
SLIDE 20

Down ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

20 ¡

slide-21
SLIDE 21

Di-­‑counter ¡assembly ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

21 ¡

slide-22
SLIDE 22

Chow ¡Saw ¡and ¡Fly ¡Cuper ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

22 ¡

To ¡be ¡modified ¡with ¡cross-­‑slide ¡stage ¡for ¡36” ¡travel ¡so ¡that ¡full ¡module ¡layer ¡can ¡be ¡cut ¡at ¡once ¡

slide-23
SLIDE 23

Module ¡Assembly ¡Table ¡

6/3/14 ¡

Simple ¡table ¡for ¡module ¡assembly ¡

  • ­‑-­‑ ¡Base: ¡ ¡two ¡heavy-­‑duty ¡machine ¡tables ¡with ¡locking ¡casters ¡
  • ­‑-­‑ ¡80/20 ¡ ¡frame ¡apaching ¡the ¡two ¡tables ¡ ¡
  • ­‑-­‑ ¡2"x6" ¡lumber ¡frame ¡and ¡¾” ¡plywood ¡top ¡
  • ­‑-­‑The ¡table ¡has ¡guides ¡(module ¡glue ¡jig) ¡to ¡locate ¡the ¡counter ¡pairs ¡onto ¡the ¡aluminum ¡ ¡

absorber ¡plates ¡and ¡to ¡offset ¡counter ¡layers ¡10 ¡mm ¡from ¡each ¡other ¡

  • ­‑-­‑ ¡vacuum ¡li^er ¡with ¡crane ¡or ¡gantry ¡hoist ¡required ¡for ¡handling ¡aluminum ¡ ¡

sheets ¡and ¡completed ¡modules ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

23 ¡

slide-24
SLIDE 24

Module ¡assembly ¡steps ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

24 ¡

  • Aluminum ¡cover ¡(0.032"-­‑thick ¡) ¡placed ¡on ¡table ¡and ¡epoxy ¡spread ¡

to ¡a ¡uniform ¡~0.010" ¡thickness ¡(0.005” ¡on ¡each ¡interface?) ¡

  • Di ¡counters ¡are ¡placed ¡and ¡spaced ¡carefully ¡so ¡that ¡edge ¡counters ¡

are ¡aligned ¡with ¡aluminum ¡edges ¡(8 ¡di ¡counters ¡for ¡normal-­‑width ¡ module) ¡ ¡-­‑-­‑ ¡see ¡next ¡slide ¡for ¡spacing ¡es/mate. ¡

  • Epoxy ¡spread ¡to ¡a ¡uniform ¡~0.005" ¡thickness ¡on ¡di-­‑counter ¡layer ¡
  • AL ¡absorber ¡(0.250"-­‑thick) ¡placed ¡onto ¡the ¡wet ¡di-­‑counter ¡layer ¡

and ¡posi/oned ¡using ¡the ¡module ¡glue ¡jig ¡

  • Repeat ¡previous ¡steps ¡to ¡build ¡up ¡4 ¡layers ¡ ¡ ¡ ¡
  • Aluminum ¡cover ¡(0.032"-­‑thick ¡) ¡is ¡placed ¡onto ¡the ¡wet ¡di-­‑counter ¡

layer ¡and ¡posi/oned ¡with ¡using ¡the ¡module ¡glue ¡jig ¡ ¡

  • A ¡plywood ¡weight ¡is ¡placed ¡on ¡top ¡to ¡provide ¡light ¡contact ¡

pressure ¡while ¡curing ¡ ¡(3 ¡day ¡cure ¡required) ¡

slide-25
SLIDE 25

Module ¡layout ¡(gaps) ¡

  • Batch-­‑to-­‑batch ¡varia/ons ¡in ¡counter ¡widths ¡may ¡be ¡up ¡to ¡

+-­‑0.25mm. ¡(Requirement ¡!?! ¡Anna ¡thinks ¡can ¡achieve ¡less) ¡

  • So, ¡the ¡width ¡of ¡a ¡full ¡layer ¡would ¡vary ¡by ¡.5*16= ¡8mm. ¡
  • The ¡largest ¡possible ¡extrusion ¡width ¡must ¡fitaluminum, ¡so ¡

aluminum ¡plates ¡to ¡be ¡4 ¡mm ¡wider ¡than ¡needed ¡for ¡avg ¡counter ¡

  • Worst-­‑case ¡scenario ¡– ¡counters ¡0.25 ¡mm ¡too ¡narrow: ¡

– total ¡gap ¡spacing ¡8mm ¡to ¡be ¡space ¡out ¡between ¡7 ¡gaps ¡ – .5mm*2*8/7= ¡8mm/7 ¡= ¡ ¡1.14 ¡mm ¡gap ¡ – Effec/ve ¡gap ¡due ¡to ¡coa/ng ¡~1mm ¡

  • Best-­‑case ¡scenario ¡– ¡counters ¡.25 ¡mm ¡too ¡wide: ¡

– Gap ¡only ¡due ¡to ¡coa/ng ¡(~1 ¡mm) ¡

  • Average ¡gap ¡spacing ¡of ¡less ¡than ¡2mm ¡should ¡be ¡achievable! ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

25 ¡

slide-26
SLIDE 26

Test ¡beam ¡prototype ¡assembly ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

26 ¡

slide-27
SLIDE 27

QA ¡at ¡the ¡fabrica/on ¡factory ¡

  • Counters: ¡

àDigital ¡photon ¡with ¡80x ¡microscope ¡ àFiber ¡light ¡transmission ¡tester ¡

  • Modules: ¡

àPE ¡yeild ¡measurement ¡with ¡CSC ¡cosmic ¡ray ¡test ¡stand ¡

  • QA ¡checklist ¡in ¡QAP ¡(DocDB ¡4165 ¡– ¡apachment ¡3) ¡

¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

27 ¡

slide-28
SLIDE 28

Counter ¡QA ¡

  • Counters ¡can’t ¡be ¡“unglued”, ¡so ¡QA ¡is ¡cri/cal ¡at ¡

the ¡counter ¡assembly ¡step. ¡

  • Op/cal ¡QA ¡via ¡digital ¡image ¡with ¡80x ¡microscope: ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

28 ¡

slide-29
SLIDE 29

Counter ¡QA ¡

  • Counters ¡can’t ¡be ¡“unglued”, ¡so ¡QA ¡is ¡cri/cal ¡at ¡

the ¡counter ¡assembly ¡step. ¡

  • Fiber ¡tester: ¡to ¡be ¡designed/fabricated ¡by ¡Dean ¡

Shooltz ¡who ¡built ¡similar ¡devices ¡for ¡NOvA. ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

29 ¡

slide-30
SLIDE 30

Module ¡QA: ¡CSC ¡test ¡stand ¡

  • A ¡CSC ¡prototype ¡is ¡being ¡assembled ¡that ¡will ¡be ¡

converted ¡into ¡a ¡cosmic ¡ray ¡test ¡stand ¡for ¡ module ¡QA. ¡

  • Winding ¡ongoing ¡( ¡to ¡finished ¡Friday?) ¡
  • Dubna ¡visitors ¡arrived ¡last ¡week ¡at ¡Fermilab ¡to ¡

help ¡out. ¡

  • Andy ¡Hocker ¡to ¡manage ¡the ¡effort ¡to ¡commission ¡

and ¡document ¡the ¡procedures ¡for ¡using ¡this ¡

  • system. ¡ ¡

¡ ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

30 ¡

slide-31
SLIDE 31

Winding ¡status ¡ ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

31 ¡

slide-32
SLIDE 32

Test ¡stand ¡plan ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

32 ¡

  • 1x1 ¡m2 ¡ac/ve ¡area ¡
  • Test ¡stand ¡will ¡employ: ¡
  • two ¡mul/-­‑layer ¡CSCs ¡
  • gas ¡system ¡(Ar-­‑CO2) ¡
  • Trigger: ¡ ¡large ¡scin/lla/on ¡counter ¡ ¡

¡(for ¡minimum ¡energy ¡confirma/on) ¡

  • Readout ¡electronics ¡
  • PE ¡yeild ¡will ¡be ¡measured ¡from ¡each ¡

module ¡end ¡

  • 10-­‑hour ¡runs ¡will ¡yield ¡several ¡hundred ¡

thousand ¡cosmic ¡ray ¡muons ¡

  • Test ¡procedure ¡will ¡be ¡op/mized ¡using ¡

module ¡prototypes ¡ ¡

slide-33
SLIDE 33

QA ¡checklist ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

33 ¡

Mu2e ¡DocDB: ¡4150 ¡

  • Scin/llator ¡extrusions ¡-­‑ ¡dimensional ¡tolerances, ¡defect ¡free. ¡
  • Devcon ¡HP ¡250 ¡Epoxy ¡-­‑ ¡Glue ¡test ¡protocol, ¡peel, ¡shear, ¡durability, ¡hardness. ¡
  • Fiber ¡guide ¡bars ¡(FGB) ¡-­‑ ¡dimensional ¡tolerances, ¡defect ¡free. ¡
  • Counter ¡motherboards ¡(CMB) ¡-­‑ ¡dimensional ¡tolerances, ¡electronics ¡tests. ¡
  • SiPM ¡moun/ng ¡blocks ¡(SMB) ¡-­‑ ¡dimensional ¡tolerances, ¡defect ¡free. ¡
  • Front ¡end ¡boards ¡(FEB) ¡-­‑ ¡dimensional ¡tolerances, ¡electronics ¡tests. ¡
  • Aluminum ¡absorbers ¡-­‑ ¡dimensional ¡tolerances, ¡defect ¡free. ¡
  • Light-­‑/ght ¡paint ¡and ¡bumpers ¡-­‑ ¡defect ¡free. ¡
  • … ¡

¡ Summary ¡of ¡addi/onal ¡QA ¡checks: ¡

slide-34
SLIDE 34

Safety ¡at ¡the ¡module ¡factory ¡

  • Safety ¡plans ¡are ¡also ¡covered ¡by ¡the ¡QAP ¡(DocDB ¡4150) ¡
  • There ¡are ¡several ¡hazards ¡in ¡the ¡module ¡factory: ¡ ¡high ¡voltage, ¡

compressed ¡gas, ¡epoxy ¡fumes, ¡power ¡and ¡other ¡sharp ¡tools… ¡

  • All ¡employees ¡must ¡study ¡and ¡sign ¡the ¡UVA ¡standard ¡opera/ng ¡

procedures ¡(SOP) ¡document ¡to ¡begin ¡work. ¡

  • Each ¡employee ¡will ¡be ¡trained ¡in ¡all ¡current ¡OSHA, ¡Fermilab ¡and ¡

UVA ¡ES&H ¡safety ¡guidelines ¡for ¡iden/fying, ¡mi/ga/ng ¡and ¡ managing ¡all ¡relevant ¡hazards ¡at ¡the ¡job ¡site. ¡ ¡

  • Opera/on ¡of ¡the ¡chop-­‑saw ¡or ¡fly-­‑cuper ¡or ¡access ¡to ¡the ¡

machine ¡shop ¡will ¡require ¡UVA ¡machine ¡shop ¡training. ¡ ¡

  • All ¡epoxies ¡contain ¡some ¡toxic ¡chemicals, ¡engineering ¡controls ¡

will ¡be ¡employed ¡to ¡mi/gate ¡occupa/onal ¡exposure ¡levels ¡… ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

34 ¡

slide-35
SLIDE 35

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

35 ¡

slide-36
SLIDE 36

Epoxy ¡fumes ¡

  • A ¡similar ¡design ¡will ¡be ¡adapted ¡for ¡the ¡Counter ¡

Assembly ¡Tables. ¡

  • Devcon ¡HP250 ¡does ¡not ¡contain ¡MDA ¡which ¡is ¡a ¡

known ¡carcinogen ¡o^en ¡found ¡in ¡epoxy. ¡ ¡We ¡chose ¡ a ¡“safer” ¡epoxy. ¡

  • However, ¡it ¡does ¡contain ¡a ¡suspected ¡carcinogen, ¡

MBCHA, ¡and ¡other ¡known ¡toxins. ¡ ¡

  • A ¡prototype ¡ven/la/on ¡system ¡will ¡be ¡tested ¡via ¡air ¡

sampling ¡while ¡building ¡prototype ¡modules ¡to ¡ ensure ¡air ¡contaminants ¡are ¡mitagated ¡to ¡ acceptable ¡levels. ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

36 ¡

slide-37
SLIDE 37

Personnel ¡at ¡the ¡module ¡factory ¡

  • Lead ¡Technician: ¡ ¡Factory ¡design, ¡prototyping, ¡

factory ¡management, ¡documenta/on, ¡fabrica/on, ¡… ¡

  • Mechanical ¡Tech: ¡ ¡Assist ¡in ¡moving ¡into ¡factory, ¡

building ¡assembly ¡sta/ons, ¡and ¡fabrica/on. ¡ ¡

  • Undergraduates: ¡ ¡tedious ¡tasks ¡in ¡the ¡module ¡

factory: ¡ ¡cleaning/de-­‑burring ¡components, ¡spreading ¡ epoxy, ¡QA ¡checklists, ¡… ¡

  • Graduate ¡students, ¡postdocs, ¡and ¡faculty: ¡

commission ¡the ¡QA ¡tools, ¡establish ¡metrics, ¡and ¡ analyze ¡data ¡from ¡QA ¡measurements ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

37 ¡

slide-38
SLIDE 38

Personnel ¡at ¡the ¡module ¡factory ¡

  • About ¡7300 ¡total ¡hours ¡of ¡effort ¡to ¡fabricate, ¡pack, ¡

and ¡ship ¡91 ¡modules ¡to ¡Fermilab. ¡

  • ~80 ¡hours ¡of ¡fabrica/on ¡effort ¡per ¡module. ¡ ¡ ¡
  • ~54 ¡hours ¡of ¡ ¡tech ¡effort ¡per ¡module ¡for ¡fabrica/on. ¡
  • With ¡full-­‑/me ¡effort, ¡about ¡6 ¡modules ¡per ¡month ¡

can ¡be ¡produced ¡in ¡the ¡module ¡factory. ¡

  • Example ¡work ¡flow ¡on ¡next ¡slide… ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

38 ¡

slide-39
SLIDE 39

Work ¡flow ¡at ¡module ¡factory ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

39 ¡

Month ¡1 ¡

(DocDB ¡4197) ¡

slide-40
SLIDE 40

Work ¡flow ¡at ¡module ¡factory ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

40 ¡

Month ¡2 ¡

Module ¡12 ¡crated ¡in ¡less ¡than ¡2 ¡months! ¡

slide-41
SLIDE 41

Prototyping ¡plan ¡

  • Past ¡experience ¡with ¡“test ¡

beam” ¡prototype ¡

  • Prototyping ¡is ¡cri/cal ¡for ¡

understanding ¡ideal ¡tooling ¡ and ¡required ¡tech ¡hours ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

41 ¡

slide-42
SLIDE 42

Prototype ¡Plan ¡

  • Mechanical ¡prototype ¡(late ¡FY14 ¡/ ¡early ¡FY15): ¡

– ¡4.7 ¡m ¡long; ¡No ¡electronics ¡ – Time ¡and ¡mo/on ¡studies; ¡handling ¡modules ¡ – Test/prac/ce ¡epoxy ¡applica/on ¡

  • Two ¡short ¡(cryo-­‑length) ¡electronics ¡prototypes ¡(FY15): ¡

– ouziped ¡with ¡electronics ¡ ¡ – study ¡moun/ng ¡techniques ¡ ¡ – Test ¡bed ¡for ¡electronics ¡

  • Two ¡“pre-­‑produc/on” ¡prototypes ¡(FY16): ¡

– ouziped ¡with ¡electronics ¡ ¡ – Produc/on ¡scin/lla/on ¡and ¡fiber ¡ – shipped ¡to ¡Fermilab ¡to ¡test ¡installa/on ¡and ¡moun/ng ¡procedures ¡ ¡

¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

42 ¡

slide-43
SLIDE 43

Shipping ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

43 ¡

  • Plan ¡for ¡~9 ¡shipments ¡(~10 ¡modules ¡per ¡shipment) ¡
  • Plan ¡for ¡2 ¡modules ¡per ¡crate ¡ ¡
  • Crates ¡will ¡weigh ¡about ¡4000 ¡lbs ¡
  • Crates ¡will ¡be ¡assembled ¡at ¡a ¡local ¡job ¡shop ¡
  • Benefit ¡of ¡shipping ¡crates ¡back ¡to ¡UVA? ¡
  • Crates ¡designed ¡to ¡be ¡stackable. ¡ ¡

¡ ¡

slide-44
SLIDE 44

Shipping ¡

  • Crates ¡will ¡be ¡loaded ¡via ¡fork ¡li^ ¡
  • Need ¡access ¡from ¡side ¡of ¡truck ¡
  • Flatbed ¡truck ¡with ¡tarps ¡possible, ¡but ¡ ¡

“Conestoga ¡2” ¡seems ¡ideal: ¡

  • Sliding ¡tarp ¡system: ¡

¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

44 ¡

slide-45
SLIDE 45

Module ¡End ¡Caps ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

45 ¡

To ¡protect ¡the ¡sensi/ve ¡module ¡readout ¡ends ¡ during ¡transporta/on ¡and ¡handling. ¡

Simple ¡“Z ¡bar” ¡design. ¡

slide-46
SLIDE 46

Fabrica/on ¡Schedule ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

46 ¡

FY2014 ¡ FY2015 ¡ FY2016 ¡ FY2017 ¡ FY2018 ¡

slide-47
SLIDE 47

Summary ¡

  • Factory ¡plan ¡is ¡progressing ¡well. ¡
  • Cost ¡increase ¡is ¡largely ¡due ¡to ¡increased ¡scope ¡of ¡

CRV: ¡3à4 ¡layers, ¡increased ¡AL ¡thickness… ¡

  • All ¡factory ¡components ¡on ¡castors ¡ ¡

¡à ¡Flexibility ¡is ¡important ¡– ¡factory ¡loca/on ¡won’t ¡ be ¡finalized ¡un/l ¡rental ¡space ¡acquired. ¡

  • Prototype ¡assembly ¡will ¡be ¡cri/cal ¡for ¡/me ¡and ¡

mo/on ¡studies. ¡ ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

47 ¡

slide-48
SLIDE 48

UVA ¡HEP ¡Assembly ¡Room ¡

6/3/14 ¡

  • C. ¡Group ¡-­‑ ¡CRV ¡Fabrica/on ¡Plan ¡

48 ¡
