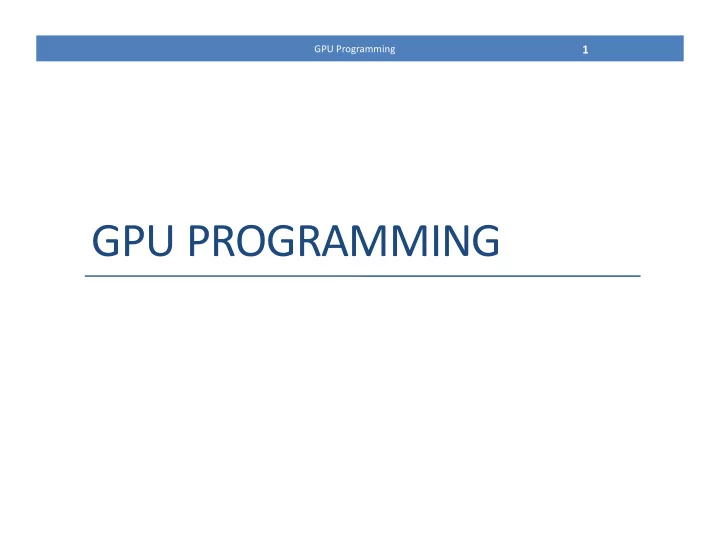

GPU PROGRAMMING 2 GPU Programming Assignment 4 Consists - - PowerPoint PPT Presentation

GPU ¡PROGRAMMING ¡

GPU ¡Programming ¡

1 ¡

Assignment ¡4 ¡

• Consists ¡of ¡two ¡programming ¡assignments ¡
• Concurrency ¡
• GPU ¡programming ¡
• Requires ¡a ¡computer ¡with ¡a ¡CUDA/OpenCL/DirectCompute ¡compaBble ¡

GPU ¡

• Due ¡Jun ¡07 ¡
• We ¡have ¡no ¡final ¡exams ¡

GPU ¡Programming ¡

2 ¡

GPU ¡Resources ¡

• Download ¡CUDA ¡toolkit ¡from ¡the ¡web ¡
• Very ¡good ¡text ¡book: ¡
• Programming ¡Massively ¡Parallel ¡Processors ¡
• Wen-­‑mei ¡Hwu ¡and ¡David ¡Kirk ¡
• Available ¡at ¡ ¡
• hSp://courses.engr.illinois.edu/ece498/al/Syllabus.html ¡

GPU ¡Programming ¡

3 ¡

Acknowledgments ¡

• Slides ¡and ¡material ¡from ¡ ¡
• Wen-­‑mei ¡Hwu ¡(UIUC) ¡and ¡David ¡Kirk ¡(NVIDIA) ¡

GPU ¡Programming ¡

4 ¡

GPU ¡Programming ¡

5 ¡

Why ¡GPU ¡Programming ¡

• More ¡processing ¡power ¡+ ¡higher ¡memory ¡

bandwidth ¡

• GPU ¡in ¡every ¡PC ¡and ¡workstaBon ¡– ¡massive ¡

volume ¡and ¡potenBal ¡impact ¡

Current ¡CPU ¡

4 ¡Cores ¡ 4 ¡float ¡wide ¡SIMD ¡ 3GHz ¡ 48-­‑96GFlops ¡ 2x ¡HyperThreaded ¡ 64kB ¡$L1/core ¡ 20GB/s ¡to ¡Memory ¡ $200 ¡ 200W ¡

CPU 0 CPU 1 CPU 2 CPU 3 L2 Cache

Current ¡GPU ¡

32 ¡Cores ¡ 32 ¡Float ¡wide ¡ 1GHz ¡ 1TeraFlop ¡ 32x ¡“HyperThreaded” ¡ 64kB ¡$L1/Core ¡ 150GB/s ¡to ¡Mem ¡ $200, ¡ ¡ 200W ¡

SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD L2 Cache SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD SIMD

Bandwidth ¡and ¡Capacity ¡

8 ¡

CPU 50GFlops GPU 1TFlop CPU RAM 4-6 GB GPU RAM 1 GB 10GB/s ¡ 100GB/s ¡ 1GB/s ¡ All ¡values ¡are ¡approximate ¡

GPU ¡Programming ¡

GPU ¡Programming ¡ 9 ¡

CUDA ¡

• “Compute ¡Unified ¡Device ¡Architecture” ¡
• General ¡purpose ¡programming ¡model ¡
• User ¡kicks ¡off ¡batches ¡of ¡threads ¡on ¡the ¡GPU ¡
• GPU ¡= ¡dedicated ¡super-­‑threaded, ¡massively ¡data ¡parallel ¡co-­‑processor ¡
• Targeted ¡solware ¡stack ¡
• Compute ¡oriented ¡drivers, ¡language, ¡and ¡tools ¡
• Driver ¡for ¡loading ¡computaBon ¡programs ¡into ¡GPU ¡

Languages ¡with ¡Similar ¡CapabiliBes ¡

• CUDA ¡
• OpenCL ¡
• DirectCompute ¡
• You ¡are ¡free ¡to ¡use ¡any ¡of ¡the ¡above ¡for ¡assignment ¡4 ¡
• I ¡will ¡focus ¡on ¡CUDA ¡for ¡the ¡rest ¡of ¡the ¡lecture ¡
• Same ¡abstracBons ¡present ¡in ¡all ¡three ¡with ¡different ¡(and ¡

confusing) ¡names ¡

GPU ¡Programming ¡

10 ¡

CUDA ¡Programming ¡Model: ¡

• The ¡GPU ¡= ¡compute ¡device ¡that: ¡
• Is ¡a ¡coprocessor ¡to ¡the ¡CPU ¡or ¡host ¡
• Has ¡its ¡own ¡DRAM ¡(device ¡memory) ¡
• Runs ¡many ¡threads ¡in ¡parallel ¡
• GPU ¡program ¡= ¡kernel ¡
• Differences ¡between ¡GPU ¡and ¡CPU ¡threads ¡ ¡
• GPU ¡threads ¡are ¡extremely ¡lightweight ¡
• Very ¡liSle ¡creaBon ¡overhead ¡
• GPU ¡needs ¡1000s ¡of ¡threads ¡for ¡full ¡efficiency ¡
• MulB-­‑core ¡CPU ¡needs ¡only ¡a ¡few ¡

GPU Programming 11 ¡

A ¡CUDA ¡Program ¡

• 1. Host ¡performs ¡some ¡CPU ¡computaBon ¡
• 2. Host ¡copies ¡input ¡data ¡into ¡the ¡device ¡
• 3. Host ¡instructs ¡the ¡device ¡to ¡execute ¡a ¡kernel ¡
• 4. Device ¡executes ¡the ¡kernel ¡produces ¡results ¡
• 5. Host ¡copies ¡the ¡results ¡
• 6. Goto ¡step ¡1 ¡

GPU ¡Programming ¡

12 ¡

CUDA ¡Kernel ¡is ¡a ¡SPMD ¡program ¡ ¡

• All ¡threads ¡run ¡the ¡same ¡code ¡
• Each ¡thread ¡uses ¡its ¡id ¡to ¡ ¡
• Operate ¡on ¡different ¡memory ¡

addresses ¡

• Make ¡control ¡decisions ¡

GPU ¡Programming ¡

13 ¡

Kernel: … i = input[tid];

• = f(i);
• utput[tid] = o;

…

• SPMD ¡= ¡Single ¡Program ¡MulBple ¡Data ¡

CUDA ¡Kernel ¡is ¡a ¡SPMD ¡program ¡ ¡

• All ¡threads ¡run ¡the ¡same ¡code ¡
• Each ¡thread ¡uses ¡its ¡id ¡to ¡ ¡
• Operate ¡on ¡different ¡memory ¡

addresses ¡

• Make ¡control ¡decisions ¡
• Difference ¡with ¡SIMD ¡
• Threads ¡can ¡execute ¡different ¡

control ¡flow ¡

• At ¡a ¡performance ¡cost ¡

GPU ¡Programming ¡

14 ¡

Kernel: … i = input[tid]; if(i%2 == 0)

• = f(i);

else

• = g(i);
• utput[tid] = o;

…

• SPMD ¡= ¡Single ¡Program ¡MulBple ¡Data ¡

Threads ¡OrganizaBon ¡

• Kernel ¡threads ¡ ¡

¡ ¡ ¡ ¡ ¡ ¡= ¡Grid ¡of ¡Thread ¡Blocks ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡(1D ¡or ¡2D) ¡

• Thread ¡Block ¡

¡ ¡ ¡ ¡ ¡ ¡= ¡Array ¡of ¡Threads ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡(1D ¡or ¡2D ¡or ¡3D) ¡

• Simplifies ¡memory ¡addressing ¡

for ¡mulBdimensional ¡data ¡

GPU ¡Programming ¡

15 ¡

Host Kernel 1 Kernel 2 Device Grid 1 Block (0, 0) Block (1, 0) Block (0, 1) Block (1, 1) Grid 2

Threads ¡OrganizaBon ¡

• Kernel ¡threads ¡ ¡

¡ ¡ ¡ ¡ ¡ ¡= ¡Grid ¡of ¡Thread ¡Blocks ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡(1D ¡or ¡2D) ¡

• Thread ¡Block ¡

¡ ¡ ¡ ¡ ¡ ¡= ¡Array ¡of ¡Threads ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡(1D ¡or ¡2D ¡or ¡3D) ¡

• Simplifies ¡memory ¡addressing ¡

for ¡mulBdimensional ¡data ¡

GPU ¡Programming ¡

16 ¡

Host Kernel 1 Kernel 2 Device Grid 1 Block (0, 0) Block (1, 0) Block (0, 1) Block (1, 1) Grid 2 Thread ¡ (0,0) ¡ Thread ¡ (1,0) ¡ Thread ¡ (0,1) ¡ Thread ¡ (1,1) ¡

Threads ¡within ¡a ¡Block ¡

• Execute ¡in ¡lock ¡step ¡
• Can ¡share ¡memory ¡
• Can ¡synchronize ¡with ¡each ¡other ¡

GPU ¡Programming ¡

17 ¡

CUDA Thread Block

Thread Id #: 0 1 2 3 … m Thread program

Courtesy: ¡John ¡Nickolls, ¡NVIDIA ¡

GPU ¡Programming ¡

18 ¡

CUDA ¡FuncBon ¡DeclaraBons ¡

host host __host__ float HostFunc() host device __global__ void KernelFunc() device device __device__ float DeviceFunc() Only callable from the: Executed

• n the:
• __global__ ¡defines ¡a ¡kernel ¡funcBon ¡
• Must ¡return ¡void
• __device__ ¡and ¡__host__ ¡can ¡be ¡used ¡

together ¡

GPU ¡Programming ¡ 19 ¡

CUDA ¡FuncBon ¡DeclaraBons ¡(cont.) ¡

• ¡ ¡__device__ ¡funcBons ¡cannot ¡have ¡their ¡

address ¡taken ¡

• For ¡funcBons ¡executed ¡on ¡the ¡device: ¡
• No ¡recursion ¡
• No ¡staBc ¡variable ¡declaraBons ¡inside ¡the ¡funcBon ¡
• No ¡variable ¡number ¡of ¡arguments ¡

Puqng ¡it ¡all ¡together ¡

GPU ¡Programming ¡

20 ¡

__global__ void KernelFunc(…) dim3 DimGrid(100, 50); dim3 DimBlock(4, 8, 8); KernelFunc<<< DimGrid, DimBlock >>>(...);

CUDA ¡Memory ¡Model ¡

• Registers ¡
• Read/write ¡per ¡thread ¡
• Local ¡memory ¡
• Read/write ¡per ¡thread ¡
• Shared ¡memory ¡
• Read/write ¡per ¡block ¡
• Global ¡memory ¡
• Read/write ¡per ¡grid ¡
• Constant ¡memory ¡
• Read ¡only, ¡per ¡grid ¡
• Texture ¡memory ¡
• Read ¡only, ¡per ¡grid ¡

GPU ¡Programming ¡

21 ¡

Grid Global Memory Block (0, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Block (1, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Host Constant Memory Texture Memory

Memory ¡Access ¡Efficiency ¡

• Registers ¡
• Fast ¡
• Local ¡memory ¡
• Not ¡cached ¡-­‑> ¡Slow ¡
• Registers ¡spill ¡into ¡local ¡memory ¡
• Shared ¡memory ¡
• On ¡chip ¡-­‑> ¡Fast ¡
• Global ¡memory ¡
• Not ¡cached ¡-­‑> ¡Slow ¡
• Constant ¡memory ¡
• Cached ¡– ¡Fast ¡if ¡good ¡reuse ¡
• Texture ¡memory ¡
• Cached ¡– ¡Fast ¡if ¡good ¡reuse ¡

GPU ¡Programming ¡

22 ¡

Grid Global Memory Block (0, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Block (1, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Host Constant Memory Texture Memory

GPU ¡Programming ¡ 23 ¡

CUDA ¡Variable ¡Type ¡Qualifiers ¡

• __device__ ¡is ¡opBonal ¡when ¡used ¡with ¡

__local__, ¡ ¡__shared__, ¡or ¡ ¡__constant__

• AutomaBc ¡variables ¡without ¡any ¡qualifier ¡reside ¡in ¡a ¡

register ¡

• Except ¡arrays ¡that ¡reside ¡in ¡local ¡memory ¡

Variable declaration Memory Scope Lifetime

__device__ __local__ int LocalVar;

local thread thread

__device__ __shared__ int SharedVar;

shared block block

__device__ int GlobalVar;

global grid application

__device__ __constant__ int ConstantVar;

constant grid application

GPU ¡Programming ¡ 24 ¡

Variable ¡Type ¡RestricBons ¡

• Pointers ¡can ¡only ¡point ¡to ¡memory ¡allocated ¡or ¡

declared ¡in ¡global ¡memory: ¡

• Allocated ¡in ¡the ¡host ¡and ¡passed ¡to ¡the ¡kernel: ¡ ¡

__global__ void KernelFunc(float* ptr)

• Obtained ¡as ¡the ¡address ¡of ¡a ¡global ¡variable: ¡ ¡

float* ptr = &GlobalVar;

Simple ¡Example: ¡Matrix ¡MulBplicaBon ¡

GPU ¡Programming ¡

25 ¡

GPU ¡Programming ¡ 26 ¡

Matrix ¡MulBplicaBon ¡

• P ¡= ¡M ¡* ¡N ¡of ¡size ¡WIDTH ¡x ¡WIDTH ¡
• Simple ¡strategy ¡
• One ¡thread ¡calculates ¡one ¡element ¡of ¡P ¡
• M ¡and ¡N ¡are ¡loaded ¡WIDTH ¡Bmes ¡from ¡

global ¡memory ¡ M N P

WIDTH WIDTH WIDTH WIDTH

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

GPU ¡Programming ¡

27 ¡

float *M, *N, *P; int width; int size = width * width * sizeof(float);

cudaMalloc(&Md, size); cudaMemcpy(Md, M, size, cudaMemcpyHostToDevice);

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

GPU ¡Programming ¡

28 ¡

float *M, *N, *P; int width; int size = width * width * sizeof(float);

cudaMalloc(&Md, size); cudaMemcpy(Md, M, size, cudaMemcpyHostToDevice); cudaMalloc(&Nd, size); cudaMemcpy(Nd, N, size, cudaMemcpyHostToDevice); cudaMalloc(&Pd, size);

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

GPU ¡Programming ¡

29 ¡

float *M, *N, *P; int width; int size = width * width * sizeof(float);

cudaMalloc(&Md, size); cudaMemcpy(Md, M, size, cudaMemcpyHostToDevice); cudaMalloc(&Nd, size); cudaMemcpy(Nd, N, size, cudaMemcpyHostToDevice); cudaMalloc(&Pd, size); // call kernel cudaMemcpy(P, Pd, size, cudaMemcpyDeviceToHost);

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

GPU ¡Programming ¡

30 ¡

float *M, *N, *P; int width; int size = width * width * sizeof(float);

cudaMalloc(&Md, size); cudaMemcpy(Md, M, size, cudaMemcpyHostToDevice); cudaMalloc(&Nd, size); cudaMemcpy(Nd, N, size, cudaMemcpyHostToDevice); cudaMalloc(&Pd, size); // call kernel cudaMemcpy(P, Pd, size, cudaMemcpyDeviceToHost); cudaFree(Md); cudaFree(Nd); cudaFree(Pd);

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

• How ¡many ¡threads ¡do ¡we ¡need? ¡

GPU ¡Programming ¡

31 ¡

M N P

WIDTH WIDTH WIDTH WIDTH

GPU ¡Matrix ¡MulBplicaBon: ¡Host ¡

GPU ¡Programming ¡

32 ¡

M N P

WIDTH WIDTH WIDTH WIDTH

dim3 dimGrid(1,1); dim3 dimBlock(width, width); MatrixMul<<<dimGrid, dimBlock>>> (Md, Nd, Pd, width);

GPU ¡Matrix ¡MulBplicaBon: ¡Kernel ¡

GPU ¡Programming ¡

33 ¡

__global__ void MatrixMul( float* Md, float* Nd, float* Pd, int width) { Pd[ty*width + tx] = … }

Md Nd Pd

WIDTH WIDTH WIDTH WIDTH

tx ty

short forms: tx = threadIdx.x; ty = threadIdx.y;

GPU ¡Matrix ¡MulBplicaBon: ¡Kernel ¡

GPU ¡Programming ¡

34 ¡

__global__ void MatrixMul(…){ for(k=0; k<width; k++){ r = Md[ty*width+k] + Nd[k*width+tx]; Pd[ty*width + tx] = r; }}

Md Nd Pd

WIDTH WIDTH WIDTH WIDTH

tx ty

GPU ¡Programming ¡

35 ¡

Only ¡One ¡Thread ¡Block ¡Used ¡

• One ¡Block ¡of ¡threads ¡compute ¡

matrix ¡Pd ¡

• Each ¡thread ¡computes ¡one ¡

element ¡of ¡Pd ¡

• Each ¡thread ¡
• Loads ¡a ¡row ¡of ¡matrix ¡Md ¡
• Loads ¡a ¡column ¡of ¡matrix ¡Nd ¡
• Perform ¡one ¡mulBply ¡and ¡

addiBon ¡for ¡each ¡pair ¡of ¡Md ¡and ¡ Nd ¡elements ¡

• Compute ¡to ¡off-­‑chip ¡memory ¡

access ¡raBo ¡close ¡to ¡1:1 ¡(not ¡very ¡ high) ¡

• Size ¡of ¡matrix ¡limited ¡by ¡the ¡

number ¡of ¡threads ¡allowed ¡in ¡a ¡ thread ¡block ¡

Grid 1 Block 1

48

Thread )2 ,2(‏

WIDTH

Md Pd Nd

GPU ¡Programming ¡ 36 ¡ Grid Global Memory Block (0, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Block (1, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Host Constant Memory

How ¡about ¡performance ¡on ¡G80? ¡

• All ¡threads ¡access ¡global ¡memory ¡for ¡

their ¡input ¡matrix ¡elements ¡

• Compute: ¡346.5 ¡GFLOPS ¡
• Memory ¡bandwidth: ¡86.4 ¡GBps ¡

GPU ¡Programming ¡ 37 ¡ Grid Global Memory Block (0, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Block (1, 0)

Shared Memory Thread (0, 0) Registers Thread (1, 0) Registers

Host Constant Memory

How ¡about ¡performance ¡on ¡G80? ¡

• All ¡threads ¡access ¡global ¡memory ¡for ¡their ¡

input ¡matrix ¡elements ¡

• Two ¡memory ¡accesses ¡(8 ¡bytes) ¡per ¡

floaBng ¡point ¡mulBply-­‑add ¡

• 4B/s ¡of ¡memory ¡bandwidth/FLOPS ¡
• 4*346.5 ¡= ¡1386 ¡GB/s ¡required ¡to ¡

achieve ¡peak ¡FLOP ¡raBng ¡

• 86.4 ¡GB/s ¡limits ¡the ¡code ¡at ¡21.6 ¡

GFLOPS ¡

• The ¡actual ¡code ¡runs ¡at ¡about ¡15 ¡GFLOPS ¡
• Need ¡to ¡drasBcally ¡cut ¡down ¡memory ¡

accesses ¡to ¡get ¡closer ¡to ¡the ¡peak ¡346.5 ¡ GFLOPS ¡

GPU ¡Programming ¡

38 ¡

G80 ¡Example: ¡ExecuBng ¡Thread ¡Blocks ¡

• Threads ¡are ¡assigned ¡to ¡Streaming ¡

MulBprocessors ¡in ¡block ¡granularity ¡

• Up ¡to ¡8 ¡blocks ¡to ¡each ¡SM ¡as ¡resource ¡

allows ¡

• SM ¡in ¡G80 ¡can ¡take ¡up ¡to ¡768 ¡threads ¡
• Could ¡be ¡256 ¡(threads/block) ¡* ¡3 ¡blocks ¡ ¡
• Or ¡128 ¡(threads/block) ¡* ¡6 ¡blocks, ¡etc. ¡
• Threads ¡run ¡concurrently ¡
• SM ¡maintains ¡thread/block ¡id ¡#s ¡
• SM ¡manages/schedules ¡thread ¡execuBon ¡

t0 t1 t2 … tm

Blocks

SP

Shared Memory

MT IU SP

Shared Memory

MT IU

t0 t1 t2 … tm

Blocks

SM 1 SM 0

GPU ¡Programming ¡ 39 ¡

G80 ¡Example: ¡Thread ¡Scheduling ¡

• Each Block is executed as 32-

thread Warps

– Warps are scheduling units in SM

• If 3 blocks are assigned to an

SM and each block has 256 threads, how many Warps are there in an SM?

… ¡

t0 t1 t2 … t31

… ¡ … ¡

t0 t1 t2 … t31

… ¡

Block 1 Warps Block 2 Warps

SP SP SP SP SFU SP SP SP SP SFU Instruction Fetch/Dispatch Instruction L1

Streaming Multiprocessor

Shared Memory

… ¡

t0 t1 t2 … t31

… ¡

Block 1 Warps

GPU ¡Programming ¡ 40 ¡

G80 ¡Example: ¡Thread ¡Scheduling ¡

• Each Block is executed as 32-

thread Warps

– Warps are scheduling units in SM

• If 3 blocks are assigned to an

SM and each block has 256 threads, how many Warps are there in an SM?

– Each Block is divided into 256/32 = 8 Warps – There are 8 * 3 = 24 Warps … ¡

t0 t1 t2 … t31

… ¡ … ¡

t0 t1 t2 … t31

… ¡

Block 1 Warps Block 2 Warps

SP SP SP SP SFU SP SP SP SP SFU Instruction Fetch/Dispatch Instruction L1

Streaming Multiprocessor

Shared Memory

… ¡

t0 t1 t2 … t31

… ¡

Block 1 Warps

GPU ¡Programming ¡

41 ¡

SM ¡Warp ¡Scheduling ¡

• SM ¡hardware ¡implements ¡zero-­‑
• verhead ¡Warp ¡scheduling ¡
• Warps ¡whose ¡next ¡instrucBon ¡has ¡

its ¡operands ¡ready ¡for ¡ consumpBon ¡are ¡eligible ¡for ¡ execuBon ¡

• Eligible ¡Warps ¡are ¡selected ¡for ¡

execuBon ¡on ¡a ¡prioriBzed ¡ scheduling ¡policy ¡

• All ¡threads ¡in ¡a ¡Warp ¡execute ¡the ¡

same ¡instrucBon ¡when ¡selected ¡

warp 8 instruction 11 SM multithreaded Warp scheduler warp 1 instruction 42 warp 3 instruction 95 warp 8 instruction 12 . . . time warp 3 instruction 96

GPU ¡Programming ¡ 42 ¡

G80 ¡Block ¡Granularity ¡ConsideraBons ¡

• For ¡Matrix ¡MulBplicaBon ¡using ¡mulBple ¡blocks, ¡should ¡I ¡use ¡

8X8, ¡16X16 ¡or ¡32X32 ¡blocks? ¡

• Each ¡SM ¡can ¡take ¡max ¡8 ¡blocks ¡and ¡max ¡768 ¡threads ¡

GPU ¡Programming ¡ 43 ¡

G80 ¡Block ¡Granularity ¡ConsideraBons ¡

• For ¡Matrix ¡MulBplicaBon ¡using ¡mulBple ¡blocks, ¡should ¡I ¡use ¡

8X8, ¡16X16 ¡or ¡32X32 ¡blocks? ¡

• For ¡8X8, ¡we ¡have ¡64 ¡threads ¡per ¡Block. ¡Since ¡each ¡SM ¡can ¡take ¡up ¡to ¡768 ¡

threads, ¡there ¡are ¡12 ¡Blocks. ¡However, ¡each ¡SM ¡can ¡only ¡take ¡up ¡to ¡8 ¡ Blocks, ¡only ¡512 ¡threads ¡will ¡go ¡into ¡each ¡SM! ¡

• For ¡16X16, ¡we ¡have ¡256 ¡threads ¡per ¡Block. ¡Since ¡each ¡SM ¡can ¡take ¡up ¡to ¡

768 ¡threads, ¡it ¡can ¡take ¡up ¡to ¡3 ¡Blocks ¡and ¡achieve ¡full ¡capacity ¡unless ¡

• ther ¡resource ¡consideraBons ¡overrule. ¡
• For ¡32X32, ¡we ¡have ¡1024 ¡threads ¡per ¡Block. ¡Not ¡even ¡one ¡can ¡fit ¡into ¡an ¡

SM! ¡

GPU ¡Programming ¡ 44 ¡

A ¡Common ¡Programming ¡Strategy ¡

• Global ¡memory ¡resides ¡in ¡device ¡memory ¡(DRAM) ¡-­‑ ¡

much ¡slower ¡access ¡than ¡shared ¡memory ¡

• So, ¡a ¡profitable ¡way ¡of ¡performing ¡computaBon ¡on ¡the ¡

device ¡is ¡to ¡Ble ¡data ¡to ¡take ¡advantage ¡of ¡fast ¡shared ¡ memory: ¡

• ParBBon ¡data ¡into ¡subsets ¡that ¡fit ¡into ¡shared ¡memory ¡
• Handle ¡each ¡data ¡subset ¡with ¡one ¡thread ¡block ¡by: ¡
• Loading ¡the ¡subset ¡from ¡global ¡memory ¡to ¡shared ¡memory, ¡using ¡

mulBple ¡threads ¡to ¡exploit ¡memory-­‑level ¡parallelism ¡

• Performing ¡the ¡computaBon ¡on ¡the ¡subset ¡from ¡shared ¡memory; ¡

each ¡thread ¡can ¡efficiently ¡mulB-­‑pass ¡over ¡any ¡data ¡element ¡

• Copying ¡results ¡from ¡shared ¡memory ¡to ¡global ¡memory ¡

GPU ¡Programming ¡ 45 ¡

A ¡Common ¡Programming ¡Strategy ¡(Cont.) ¡

• Constant ¡memory ¡also ¡resides ¡in ¡device ¡memory ¡

(DRAM) ¡-­‑ ¡much ¡slower ¡access ¡than ¡shared ¡memory ¡

• But… ¡cached! ¡
• Highly ¡efficient ¡access ¡for ¡read-­‑only ¡data ¡
• Carefully ¡divide ¡data ¡according ¡to ¡access ¡paSerns ¡
• R/Only ¡ ¡constant ¡memory ¡(very ¡fast ¡if ¡in ¡cache) ¡
• R/W ¡shared ¡within ¡Block ¡ ¡shared ¡memory ¡(very ¡fast) ¡
• R/W ¡within ¡each ¡thread ¡ ¡registers ¡(very ¡fast) ¡
• R/W ¡inputs/results ¡ ¡global ¡memory ¡(very ¡slow) ¡

GPU ¡Programming ¡ 46 ¡

Idea: ¡Use ¡Shared ¡Memory ¡to ¡reuse ¡global ¡memory ¡ data ¡

• Each ¡input ¡element ¡is ¡read ¡

by ¡Width ¡threads. ¡

• Load ¡each ¡element ¡into ¡

Shared ¡Memory ¡and ¡have ¡ several ¡threads ¡use ¡the ¡ local ¡version ¡to ¡reduce ¡the ¡ memory ¡bandwidth ¡

• Tiled ¡algorithms ¡

M N P

WIDTH WIDTH WIDTH WIDTH

ty ¡ tx ¡

GPU ¡Programming ¡ 47 ¡ Md Nd Pd Pdsub

TILE_WIDTH WIDTH WIDTH TILE_WIDTH TILE_WIDTH

bx tx

01 TILE_WIDTH-1 2 1 2

by ty

2 1 TILE_WIDTH-1 2 1

TILE_WIDTH TILE_WIDTH TILE_WIDTHE WIDTH WIDTH

Tiled ¡MulBply ¡

• Break ¡up ¡the ¡execuBon ¡of ¡the ¡

kernel ¡into ¡phases ¡so ¡that ¡the ¡data ¡ accesses ¡in ¡each ¡phase ¡is ¡focused ¡

• n ¡one ¡subset ¡(Ble) ¡of ¡Md ¡and ¡Nd ¡

GPU ¡Programming ¡ 48 ¡

Pd1,0 ¡

A ¡Small ¡Example: ¡2X2 ¡Tiling ¡of ¡P ¡

Md2,0 ¡ Md1,1 ¡ Md1,0 ¡ Md0,0 ¡ Md0,1 ¡ Md3,0 ¡ Md2,1 ¡ Pd0,0 ¡ Md3,1 ¡ Pd0,1 ¡ Pd2,0 ¡ Pd3,0 ¡ Nd0,3 ¡ Nd1,3 ¡ Nd1,2 ¡ Nd1,1 ¡ Nd1,0 ¡ Nd0,0 ¡ Nd0,1 ¡ Nd0,2 ¡ Pd1,1 ¡ Pd0,2 ¡ Pd2,2 ¡ Pd3,2 ¡ Pd1,2 ¡ Pd3,1 ¡ Pd2,1 ¡ Pd0,3 ¡ Pd2,3 ¡ Pd3,3 ¡ Pd1,3 ¡

GPU ¡Programming ¡

49 ¡

Every ¡Md ¡and ¡Nd ¡Element ¡is ¡used ¡exactly ¡twice ¡in ¡ generaBng ¡a ¡2X2 ¡Ble ¡of ¡P ¡

P0,0 thread0,0 P1,0 thread1,0 P0,1 thread0,1 P1,1 thread1,1 M0,0 * N0,0 M0,0 * N1,0 M0,1 * N0,0 M0,1 * N1,0 M1,0 * N0,1 M1,0 * N1,1 M1,1 * N0,1 M1,1 * N1,1 M2,0 * N0,2 M2,0 * N1,2 M2,1 * N0,2 M2,1 * N1,2 M3,0 * N0,3 M3,0 * N1,3 M3,1 * N0,3 M3,1 * N1,3 Access ¡

• rder ¡

GPU ¡Programming ¡

50 ¡

Every ¡Md ¡and ¡Nd ¡Element ¡is ¡used ¡exactly ¡twice ¡in ¡ generaBng ¡a ¡2X2 ¡Ble ¡of ¡P ¡

P0,0 thread0,0 P1,0 thread1,0 P0,1 thread0,1 P1,1 thread1,1 M0,0 * N0,0 M0,0 * N1,0 M0,1 * N0,0 M0,1 * N1,0 M1,0 * N0,1 M1,0 * N1,1 M1,1 * N0,1 M1,1 * N1,1 M2,0 * N0,2 M2,0 * N1,2 M2,1 * N0,2 M2,1 * N1,2 M3,0 * N0,3 M3,0 * N1,3 M3,1 * N0,3 M3,1 * N1,3 Access ¡

• rder ¡

GPU ¡Programming ¡

Pd1,0 ¡ Md2,0 ¡ Md1,1 ¡ Md1,0 ¡ Md0,0 ¡ Md0,1 ¡ Md3,0 ¡ Md2,1 ¡ Pd0,0 ¡ Md3,1 ¡ Pd0,1 ¡ Pd2,0 ¡Pd3,0 ¡ Nd0,3 ¡ Nd1,3 ¡ Nd1,2 ¡ Nd1,1 ¡ Nd1,0 ¡ Nd0,0 ¡ Nd0,1 ¡ Nd0,2 ¡ Pd1,1 ¡ Pd0,2 ¡ Pd2,2 ¡Pd3,2 ¡ Pd1,2 ¡ Pd3,1 ¡ Pd2,1 ¡ Pd0,3 ¡ Pd2,3 ¡Pd3,3 ¡ Pd1,3 ¡

Breaking ¡Md ¡and ¡Nd ¡into ¡Tiles ¡

• Break ¡up ¡the ¡inner ¡product ¡

loop ¡of ¡each ¡thread ¡into ¡ phases ¡

• At ¡the ¡beginning ¡of ¡each ¡

phase, ¡load ¡the ¡Md ¡and ¡Nd ¡ elements ¡that ¡everyone ¡ needs ¡during ¡the ¡phase ¡into ¡ shared ¡memory ¡

• Everyone ¡access ¡the ¡Md ¡and ¡

Nd ¡elements ¡from ¡the ¡ shared ¡memory ¡during ¡the ¡ phase ¡

GPU ¡Programming ¡

Pd1,0 ¡ Md2,0 ¡ Md1,1 ¡ Md1,0 ¡ Md0,0 ¡ Md0,1 ¡ Md3,0 ¡ Md2,1 ¡ Pd0,0 ¡ Md3,1 ¡ Pd0,1 ¡ Pd2,0 ¡Pd3,0 ¡ Nd0,3 ¡ Nd1,3 ¡ Nd1,2 ¡ Nd1,1 ¡ Nd1,0 ¡ Nd0,0 ¡ Nd0,1 ¡ Nd0,2 ¡ Pd1,1 ¡ Pd0,2 ¡ Pd2,2 ¡Pd3,2 ¡ Pd1,2 ¡ Pd3,1 ¡ Pd2,1 ¡ Pd0,3 ¡ Pd2,3 ¡Pd3,3 ¡ Pd1,3 ¡

Breaking ¡Md ¡and ¡Nd ¡into ¡Tiles ¡

• Break ¡up ¡the ¡inner ¡product ¡

loop ¡of ¡each ¡thread ¡into ¡ phases ¡

• At ¡the ¡beginning ¡of ¡each ¡

phase, ¡load ¡the ¡Md ¡and ¡Nd ¡ elements ¡that ¡everyone ¡ needs ¡during ¡the ¡phase ¡into ¡ shared ¡memory ¡

• Everyone ¡access ¡the ¡Md ¡and ¡

Nd ¡elements ¡from ¡the ¡ shared ¡memory ¡during ¡the ¡ phase ¡

Tiled ¡Kernel ¡

GPU ¡Programming ¡

53 ¡

__global__ void Tiled(float* Md, float* Nd, float* Pd, int Width) { __shared __float Mds[TILE_WIDTH][TILE_WIDTH]; __shared __float Nds[TILE_WIDTH][TILE_WIDTH]; int bx = blockIdx.x; int by = blockIdx.y; int tx = threadIdx.x; int ty = threadIdx.y; // Identify the row and column of the Pd element to work on int Row = by * TILE_WIDTH + ty; int Col = bx * TILE_WIDTH + tx; float Pvalue = 0; // compute Pvalue Pd[Row*Width + Col] = Pvalue; }

Tiled ¡Kernel: ¡CompuBng ¡Pvalue ¡

GPU ¡Programming ¡

54 ¡

//… float Pvalue = 0; // Loop over the Md and Nd tiles required for (int m = 0; m < Width/TILE_WIDTH; ++m) { // Collaborative loading of Md and Nd tiles Mds[ty] [tx] = Md[Row*Width + (m*TILE_WIDTH + tx)]; Nds[ty][tx] = Nd[(m*TILE_WIDTH + ty)*Width + Col]; __syncthreads(); for (int k = 0; k < TILE_WIDTH; ++k) Pvalue += Mds[ty][k] * Nds[k][tx]; __syncthreads(); } Pd[Row*Width + Col] = Pvalue; //…

GPU ¡Programming ¡ 55 ¡

CUDA ¡Code ¡– ¡Kernel ¡ExecuBon ¡ ConfiguraBon ¡

// Setup the execution configuration

dim3 dimBlock(TILE_WIDTH, TILE_WIDTH); dim3 dimGrid(Width / TILE_WIDTH, Width / TILE_WIDTH);

GPU ¡Programming ¡ 56 ¡

First-­‑order ¡Size ¡ConsideraBons ¡in ¡G80 ¡

• Each ¡thread ¡block ¡should ¡have ¡many ¡threads ¡
• TILE_WIDTH ¡of ¡16 ¡gives ¡16*16 ¡= ¡256 ¡threads ¡
• There ¡should ¡be ¡many ¡thread ¡blocks ¡
• A ¡1024*1024 ¡Pd ¡gives ¡64*64 ¡= ¡4096 ¡Thread ¡Blocks ¡
• TILE_WIDTH ¡of ¡16 ¡gives ¡each ¡SM ¡3 ¡blocks, ¡768 ¡threads ¡(full ¡capacity) ¡ ¡
• Each ¡thread ¡block ¡perform ¡2*256 ¡= ¡512 ¡float ¡loads ¡from ¡global ¡

memory ¡for ¡256 ¡* ¡(2*16) ¡= ¡8,192 ¡mul/add ¡operaBons. ¡ ¡

• Memory ¡bandwidth ¡no ¡longer ¡a ¡limiBng ¡factor ¡

GPU ¡Programming ¡ 57 ¡ Md Nd Pd Pdsub

TILE_WIDTH WIDTH WIDTH TILE_WIDTH TILE_WIDTH

bx tx

01 TILE_WIDTH-1 2 1 2

by ty

2 1 TILE_WIDTH-1 2 1

TILE_WIDTH TILE_WIDTH TILE_WIDTHE WIDTH WIDTH

Tiled ¡MulBply ¡

• Each ¡block ¡computes ¡one ¡square ¡

sub-­‑matrix ¡Pdsub ¡of ¡size ¡TILE_WIDTH ¡

• Each ¡thread ¡computes ¡one ¡element ¡
• f ¡Pdsub ¡

m ¡ k ¡ bx ¡ by ¡ k ¡ m ¡

GPU ¡Programming ¡ 58 ¡

G80 ¡Shared ¡Memory ¡and ¡Threading ¡

• Each ¡SM ¡in ¡G80 ¡has ¡16KB ¡shared ¡memory ¡
• SM ¡size ¡is ¡implementaBon ¡dependent! ¡
• For ¡TILE_WIDTH ¡= ¡16, ¡each ¡thread ¡block ¡uses ¡2*256*4B ¡= ¡2KB ¡of ¡shared ¡memory. ¡ ¡
• The ¡shared ¡memory ¡can ¡potenBally ¡have ¡up ¡to ¡8 ¡Thread ¡Blocks ¡acBvely ¡execuBng ¡ ¡
• This ¡allows ¡up ¡to ¡8*512 ¡= ¡4,096 ¡pending ¡loads. ¡(2 ¡per ¡thread, ¡256 ¡threads ¡per ¡block) ¡
• The ¡threading ¡model ¡limits ¡the ¡number ¡of ¡thread ¡blocks ¡to ¡3 ¡so ¡shared ¡memory ¡is ¡not ¡the ¡

limiBng ¡factor ¡here ¡

• The ¡next ¡TILE_WIDTH ¡32 ¡would ¡lead ¡to ¡2*32*32*4B= ¡8KB ¡shared ¡memory ¡usage ¡

per ¡thread ¡block, ¡allowing ¡only ¡up ¡to ¡two ¡thread ¡blocks ¡acBve ¡at ¡the ¡same ¡Bme ¡

• Using ¡16x16 ¡Bling, ¡we ¡reduce ¡the ¡accesses ¡to ¡the ¡global ¡memory ¡by ¡a ¡factor ¡
• f ¡16 ¡
• The ¡86.4B/s ¡bandwidth ¡can ¡now ¡support ¡(86.4/4)*16 ¡= ¡347.6 ¡GFLOPS! ¡

GPU ¡Programming ¡ 59 ¡

Parallel ¡Memory ¡Architecture ¡

• In ¡a ¡parallel ¡machine, ¡many ¡threads ¡access ¡memory ¡
• Therefore, ¡memory ¡is ¡divided ¡into ¡banks ¡
• EssenBal ¡to ¡achieve ¡high ¡bandwidth ¡
• Each ¡bank ¡can ¡service ¡one ¡address ¡per ¡cycle ¡
• A ¡memory ¡can ¡service ¡as ¡many ¡simultaneous ¡ ¡

accesses ¡as ¡it ¡has ¡banks ¡

• MulBple ¡simultaneous ¡accesses ¡to ¡a ¡bank ¡

result ¡in ¡a ¡bank ¡conflict ¡ ¡

• ConflicBng ¡accesses ¡are ¡serialized ¡

Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0

GPU ¡Programming ¡ 60 ¡

Bank ¡Addressing ¡Examples ¡

• No ¡Bank ¡Conflicts ¡
• Linear ¡addressing ¡ ¡

stride ¡== ¡1 ¡

• No ¡Bank ¡Conflicts ¡
• Random ¡1:1 ¡PermutaBon ¡

Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0 Thread 15 Thread 7 Thread 6 Thread 5 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0 Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0 Thread 15 Thread 7 Thread 6 Thread 5 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0

GPU ¡Programming ¡ 61 ¡

Bank ¡Addressing ¡Examples ¡

• 2-­‑way ¡Bank ¡Conflicts ¡
• Linear ¡addressing ¡ ¡

stride ¡== ¡2 ¡

• 8-­‑way ¡Bank ¡Conflicts ¡
• Linear ¡addressing ¡ ¡

stride ¡== ¡8 ¡

Thread 11 Thread 10 Thread 9 Thread 8 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0 Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0 Thread 15 Thread 7 Thread 6 Thread 5 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0 Bank 9 Bank 8 Bank 15 Bank 7 Bank 2 Bank 1 Bank 0 x8 x8

GPU ¡Programming ¡ 62 ¡

How ¡addresses ¡map ¡to ¡banks ¡on ¡G80 ¡

• Each ¡bank ¡has ¡a ¡bandwidth ¡of ¡32 ¡bits ¡per ¡clock ¡cycle ¡
• Successive ¡32-­‑bit ¡words ¡are ¡assigned ¡to ¡successive ¡

banks ¡

• G80 ¡has ¡16 ¡banks ¡
• So ¡bank ¡= ¡address ¡% ¡16 ¡
• Same ¡as ¡the ¡size ¡of ¡a ¡half-­‑warp ¡
• No ¡bank ¡conflicts ¡between ¡different ¡half-­‑warps, ¡only ¡within ¡a ¡

single ¡half-­‑warp ¡

GPU ¡Programming ¡ 63 ¡

Shared ¡memory ¡bank ¡conflicts ¡

• Shared ¡memory ¡is ¡as ¡fast ¡as ¡registers ¡if ¡there ¡are ¡no ¡bank ¡

conflicts ¡

• The ¡fast ¡case: ¡
• If ¡all ¡threads ¡of ¡a ¡half-­‑warp ¡access ¡different ¡banks, ¡there ¡is ¡no ¡bank ¡

conflict ¡

• If ¡all ¡threads ¡of ¡a ¡half-­‑warp ¡access ¡the ¡idenBcal ¡address, ¡there ¡is ¡no ¡

bank ¡conflict ¡(broadcast) ¡

• The ¡slow ¡case: ¡
• Bank ¡Conflict: ¡mulBple ¡threads ¡in ¡the ¡same ¡half-­‑warp ¡access ¡the ¡

same ¡bank ¡

• Must ¡serialize ¡the ¡accesses ¡
• Cost ¡= ¡max ¡# ¡of ¡simultaneous ¡accesses ¡to ¡a ¡single ¡bank ¡

GPU ¡Programming ¡ 64 ¡

Linear ¡Addressing ¡

• Given: ¡

__shared__ float shared[256]; ¡ float foo = shared[baseIndex + s * threadIdx.x];

• This ¡is ¡only ¡bank-­‑conflict-­‑free ¡if ¡s ¡

shares ¡no ¡common ¡factors ¡with ¡the ¡ number ¡of ¡banks ¡ ¡

• 16 ¡on ¡G80, ¡so ¡s ¡must ¡be ¡odd ¡

Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0 Thread 15 Thread 7 Thread 6 Thread 5 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0 Bank 15 Bank 7 Bank 6 Bank 5 Bank 4 Bank 3 Bank 2 Bank 1 Bank 0 Thread 15 Thread 7 Thread 6 Thread 5 Thread 4 Thread 3 Thread 2 Thread 1 Thread 0

s=3 s=1

GPU ¡Programming ¡ 65 ¡

Control ¡Flow ¡InstrucBons ¡

• Main ¡performance ¡concern ¡with ¡branching ¡is ¡divergence ¡
• Threads ¡within ¡a ¡single ¡warp ¡take ¡different ¡paths ¡
• Different ¡execuBon ¡paths ¡are ¡serialized ¡in ¡G80 ¡
• The ¡control ¡paths ¡taken ¡by ¡the ¡threads ¡in ¡a ¡warp ¡are ¡traversed ¡one ¡at ¡a ¡

Bme ¡unBl ¡there ¡is ¡no ¡more. ¡

• A ¡common ¡case: ¡avoid ¡divergence ¡when ¡branch ¡condiBon ¡is ¡a ¡

funcBon ¡of ¡thread ¡ID ¡

• Example ¡with ¡divergence: ¡ ¡
• If (threadIdx.x > 2) { }
• This ¡creates ¡two ¡different ¡control ¡paths ¡for ¡threads ¡in ¡a ¡block ¡
• Branch ¡granularity ¡< ¡warp ¡size; ¡threads ¡0, ¡1 ¡and ¡2 ¡follow ¡different ¡path ¡

than ¡the ¡rest ¡of ¡the ¡threads ¡in ¡the ¡first ¡warp ¡

• Example ¡without ¡divergence: ¡
• If (threadIdx.x / WARP_SIZE > 2) { }
• Also ¡creates ¡two ¡different ¡control ¡paths ¡for ¡threads ¡in ¡a ¡block
• Branch ¡granularity ¡is ¡a ¡whole ¡mulBple ¡of ¡warp ¡size; ¡all ¡threads ¡in ¡any ¡

given ¡warp ¡follow ¡the ¡same ¡path ¡
