DESCRIPTION SYMBOL
WIRING DEVICES
LINE VOLTAGE SWITCH
- LOWER CASE LETTER DENOTES SWITCHING ZONES
- 'T' DENOTES SWITCH TYPE:
MC - MOMENTARY CONTACT D - DIMMER WP - WEATHER PROOF LOW VOLTAGE SWITCH OCCUPANCY SENSOR, CEILING MOUNTED
ABBREVIATIONS
DESCRIPTION SYMBOL
L LTG C A, AMP AMPERE AMPS INTERRUPTING CAPACITY AIC AC ALTERNATING CURRENT ABOVE FINISHED FLOOR AFF ATC AUTOMATIC TEMPERATURE CONTROL AUTOMATIC TRANSFER SWITCH ATS BAS BUILDING AUTOMATION SYSTEM BUILDING MANAGEMENT SYSTEM BMS BFG BELOW FINISHED GRADE C, CDT CONDUIT CIRCUIT BREAKER CB CABINET HEIGHT CH CKT CIRCUIT CONDUIT ONLY C.O., CO CONFIG. CONFIGURATION CENTERLINE CONVENIENCE CONV CM CONSTRUCTION MANAGER DIGITAL DATA CONTROL DDC DWG DRAWING ELECTRICAL CONTRACTOR E.C. ELEC ELECTRICAL EMERGENCY EM EMT ELECTRICAL METALLIC TUBING ELECTRICALLY OPERATED 'ON-OFF' E.O. EQUAL EQ EWC ELECTRIC WATER COOLER FIRE ALARM FA FAI FURNISH AND INSTALL FS FIRE SHUTTER/DOOR FULL LOAD AMPS FLA FSD FIRE SMOKE DAMPER GROUND G, GND GEN GENERATOR GROUND FAULT CIRCUIT INTERRUPTER GFCI HC HUNG CEILING HIGH INTENSITY DISCHARGE HID HAND-OFF-AUTOMATIC HOA HORSE POWER HP INSTALLED BY ELECTRICAL CONTRACTOR IBEC FURNISHED BY OTHERS FBO ISOLATED GROUND IG JB,J JUNCTION BOX KILO VOLT- AMPERE KVA KW KILO WATT KILO WATT HOUR KWH LC LCP LOCK & COVER LIGHTING CONTROL PANEL LIGHTING LOW VOLTAGE LV LVR LOW VOLTAGE RELAY MOTOR CONTROL CENTER MCC MOTOR CONTROL PANEL MCP MER MECHANICAL EQUIPMENT ROOM MANUFACTURER MFRR MIN MINIMUM MAIN LUGS ONLY MLO MSB MAIN SWITCHBOARD MOUNTED MTD N NEUTRAL NOT APPLICABLE NA, N/A NEMA NATIONAL ELECTRICAL MANUFACTURERS ASSOCIATION N.C. NORMALLY CLOSED NOT IN CONTRACT NIC # NUMBER NORMALLY OPEN N.O. NTS NOT TO SCALE
POWER
DESCRIPTION SYMBOL
SAFETY DISCONNECT SWITCH, 3 POLE UON A: 30A UNFUSED AF: 30A FUSED B: 60A UNFUSED BF: 60A FUSED C: 100A UNFUSED CF: 100A FUSED D: 200A UNFUSED DF: 200A FUSED E: 400A UNFUSED EF: 400A FUSED
- '4x' DENOTES NEMA ENCLOSURE IF INDICATED
TRANSFORMER, SEE SCHEDULE FOR RATING RELAY - NUMERAL DENOTES NUMBER OF POLES SURFACE MOUNTED PANELBOARD FLOOR MOUNTED DISTRIBUTION/SWITCHBOARD CONDUIT AND WIRE HOMERUN. CONTINUOUS RUN TO MCC, PANELBOARD, SWITCHBOARD OR EQUIPMENT CABINET. CONDUIT AND WIRE RUN IN WALL OR CEILING SPACE, OR RUN EXPOSED IN UNFINISHED SPACE. FUSED DISCONNECT SWITCH
- NUMERICAL DENOTES TRIP SIZE
- '4x' DENOTES NEMA ENCLOSURE IF INDICATED
AUTOMATIC TRANSFER SWITCH, SEE RISER DIAGRAM FOR RATING FLUSH MOUNTED PANELBOARD PULLBOX R R 6 ATS 4x AF J J J PB T4
a,b T a,b
XP - EXPLOSION PROOF O OCCUPANCY SENSOR, WALL MOUNTED O PHOTOCELL CONTROLLER, CEILING MOUNTED PHOTOCELL CONTROLLER, WALL MOUNTED LIGHTING CONTACTOR TIME CLOCK PUSH BUTTON REMOTE CONTROL SWITCH RC TC LC SIMPLEX RECEPTACLE WALL MOUNTED, +18" AFF, UON QUAD RECEPTACLE WALL MOUNTED, +18" AFF, UON SPECIAL RECEPTACLE WALL MOUNTED, +18" AFF, UON SIMPLEX RECEPTACLE CEILING MOUNTED DUPLEX RECEPTACLE CEILING MOUNTED QUAD RECEPTACLE CEILING MOUNTED SPECIAL RECEPTACLE CEILING MOUNTED SIMPLEX RECEPTACLE FLUSH FLOOR MOUNTED DUPLEX RECEPTACLE FLUSH FLOOR MOUNTED QUAD RECEPTACLE FLUSH FLOOR MOUNTED SPECIAL RECEPTACLE FLUSH FLOOR MOUNTED JUNCTION BOX RECESSED WALL MOUNTED JUNCTION BOX RECESSED CEILING MOUNTED JUNCTION BOX RECESSED FLUSH FLOOR MOUNTED
MISCELLANEOUS
DESCRIPTION SYMBOL
FEEDER SIZE, SEE FEEDER SCHEDULE REFERENCE NOTE DETAIL REFERENCE:
- DETAIL DESIGNATION
- SHEET NUMBER REFERENCE
EQUIPMENT REFERENCE. COORDINATE EQUIPMENT WITH MECHANICAL/PLUMBING TRADES. SEE MECHANICAL/PLUMBING DRAWINGS FOR LOCATIONS. EF 1 # P380D
SINGLE LINE DIAGRAM
DESCRIPTION SYMBOL
PANELBOARD, SEE PANEL SCHEDULE FOR RATING. MOLDED CASE CIRCUIT BREAKER:
- 'TEXT' DENOTES CB ACCESSORIES
LOW VOLTAGE DRAW OUT CIRCUIT BREAKER: MEDIUM VOLTAGE DRAW OUT CIRCUIT BREAKER AUTOMATIC TRANSFER SWITCH GENERATOR UTILITY METER ST, ET. GFP, EO, LSI TRIP FUNCTIONS
- NUMERICAL DENOTES TRIP SIZE
- 'TEXT' DENOTES CB ACCESSORIES
- NUMERICAL DENOTES TRIP SIZE
WITH INTEGRAL TRIP UNIT LOW VOLTAGE FUSE/SWITCH UNIT
- 'TEXT' DENOTES FUSE ACCESSORIES
ST, GFR, EO, LO, LOCK OUT PROVISIONS
- NUMERICAL DENOTES FUSE SIZE
MEDIUM VOLTAGE DRAWOUT FUSE/SWITCH UNIT
- 'TEXT' DENOTES FUSE ACCESSORIES
- NUMERICAL DENOTES FUSE SIZE
ENCLOSED CIRCUIT BREAKER
- 'TEXT' DENOTES CB ACCESSORIES
- NUMERICAL DENOTES TRIP SIZE
ENCLOSED SAFETY DISCONNECT SWITCH
- 'TEXT' DENOTES FUSE ACCESSORIES
- NUMERICAL DENOTES SWITCH SIZE
ENCLOSED FUSED DISCONNECT SWITCH
- 'TEXT' DENOTES FUSE ACCESSORIES
- NUMERICAL DENOTES SWITCH SIZE
MOTOR KEY INTERLOCK RELAY NUMERICAL INDICATES TYPE M FEEDER BUSWAY PANEL 51 BW KI GFP TRIP N E L LSI TRIP ST TRIP ST TRIP GFP FUSE 52 GFP FUSE G M ATS-# CONN AMPS DIGITAL ENERGY METER M DUPLEX RECEPTACLE WALL MOUNTED, +18" AFF, UON
X
LETTER DESIGNATION ON RECEPTACLES: A = ARC FAULT CIRCUIT INTERRUPTER G = GROUND FAULT CIRCUIT INTERRUPTER IG = ISOLATED GROUND WP = WEATHER PROOF WITH 'GFCI' S = SAFETY CT = ABOVE COUNTER CR = CRITICAL EQ = EQUIPMENT LS = LIFE SAFETY +X" = INDICATES MOUNTING HEIGHT SHADING = INDICATES RECEPTACLE ON EMERGENCY CONDUIT AND WIRE RUN EXPOSED ON WALL OR CEILING IN FINISHED SPACE. CONDUIT AND WIRE RUN CONCEALED IN SLAB, UNDER SLAB OR UNDERGROUND MOTOR CONTROL EQUIPMENT AND CONNECTION TO CONTROLLED MOTOR(S). CONTROLLER IS MOUNTED AGAINST AN ADJACENT WALL OR OTHERWISE REMOTE FROM THE MOTOR. SEE MOTOR EQUIPMENT SCHEDULE (S) FOR CIRCUITING, TYPE OF CONTROL EQUIPMENT, QUANTITY OF MOTORS CONNECTED TO CONTROLLER, AND OTHER DETAILS. CONDUCTOR SIZE BETWEEN CONTROLLER AND MOTOR SHALL MATCH THE UPSTREAM OF THE CONTROLLER UNLESS NOTED OTHERWISE ON THE SCHEDULE. MOTOR CONTROL EQUIPMENT AND CONNECTION TO CONTROLLED MOTOR(S). CONTROLLER IS EITHER INTEGRAL TO THE EQUIPMENT OR MOUNTED DIRECTLY ONTO THE EQUIPMENT. SEE MOTOR EQUIPMENT SCHEDULE(S) FOR CIRCUITING, TYPE OF CONTROL EQUIPMENT, QUANTITY OF MOTORS CONNECTED TO CONTROLLER, AND OTHER DETAILS. CONDUCTOR SIZE BETWEEN CONTROLLER AND MOTOR SHALL MATCH THE UPSTREAM OF THE CONTROLLER UNLESS NOTED OTHERWISE ON THE SCHEDULE. CB 4x 225 +X" ACCESS FLOOR BOX WITH OUTLETS AS SPECIFIED POKE THROUGH FLOOR BOX WITH OUTLETS AS SPECIFIED CONDUIT TURNING UP CONDUIT TURNING DOWN CONDUIT CAPPED ARC FAULT CIRCUIT INTERRUPTER AFCI
RACEWAYS
FLEXIBLE CONNECTION CONDUIT AND WIRE, HASH MARKS INDICATE NUMBER OF WIRES. # HASH MARKS INDICATES 3#12+1#10N+ 1#12G IN 3/4" CONDUIT UON. P P
E-3
A
DESCRIPTION
FIRE ALARM SYMBOLS
SYMBOL
SMOKE DETECTOR FOR DUCT SMOKE/HEAT DETECTOR GAS DETECTOR FLAME DETECTOR F - FLAME UV - ULTRAVIOLET UV/IR - COMBINATION ULTRAVIOLET/INFRARED VR - VISIBLE RADIATION ADDRESSABLE MODULE AIM - INPUT AOM - OUTPUT FLOW DETECTOR/SWITCH PRESSURE DETECTOR/SWITCH W - WATER LA - LOW AIR HA - HIGH AIR LEVEL DETECTOR/SWITCH TAMPER DETECTOR/SWITCH VALVE TAMPER DETECTOR/SWITCH OUTPUT RELAY AUDIO DEVICE (WALL MOUNTED) H - HORN S - SPEAKER C - CHIME M - MINI AUDIO DEVICE (CEILING MOUNTED) H - HORN S - SPEAKER C - CHIME STROBE (WALL MOUNTED) STROBE (CEILING MOUNTED) AUDIO/VISUAL COMBINATION (WALL MOUNTED) H - HORN S - SPEAKER C - CHIME AUDIO/VISUAL COMBINATION (CEILING MOUNTED) H - HORN S - SPEAKER C - CHIME ROTATED BEACON FIRE ALARM CONTROL PANEL FIRE SYSTEM ANNUNCIATOR ALARM AIR SAMPLING CONTROL DETECTOR PANEL ELEVATOR STATUS/RECALL FIRE ALARM COMMUNICATOR HVAC CONTROL PANEL VOICE EVACUATION PANEL FIRE ALARM TERMINAL CABINET GAS DETECTOR DATA GATHERING PANEL FIRE COMMAND SYSTEM SPRINKLER ALARM PANEL RELAY ALARM PANEL PURGE PANEL FIRE ALARM CONTROL UNIT BATTERY PACK AND CHARGER AMPLIFIER RACK FIRE SYSTEM CONTROL PANEL HL - HALON CO2 - CARBON DIOXIDE DC - DRY CHEMICAL WC - WET CHEMICAL DL - DELUGE SPRINKLER REMOTE TEST SWITCH IR - INFRARED FO - FOAM WM - WATER MIST CA - CLEAN AGENT
AIM AMP ASFP H H H H BATT DGP ESR EVAC FAC FACP FACU FATC FCS F FSA FSCP HL ECO HVA R PP LA RTS RP SAP R
ABBREVIATIONS
DESCRIPTION SYMBOL
ON CENTER OC POLES P PB PULL BOX POWER FACTOR CORRECTION PFC PH, ø PHASE PANEL PNL PVC POLYVINYL CHLORIDE POWER PWR RC REHEAT COIL RECEPTACLE RECPT, REC RM ROOM SIGNAGE SG SHT SHEET SPECIFICATIONS SPEC SPDT SINGLE POLE DOUBLE THROW SINGLE POLE SINGLE THROW SWITCH SPST SW SWBD SWGR SWITCHBOARD SWITCHGEAR TIME CLOCK TC TYP TYPICAL UNDERGROUND UG UON, U.O.N. UNLESS OTHERWISE NOTED UNINTERRUPTIBLE POWER SUPPLY UPS UNF UNFUSED VOLT V VA VOLT-AMPERES VACUUM PRESSURE IMPREGNATION VPI VAPOR TIGHT VT W WATT WEATHER PROOF WP XFMR TRANSFORMER SURGE SUPPRESSION SS XP EXPLOSION PROOF
DESCRIPTION
FIRE ALARM SYMBOLS
SYMBOL
FIRE SERVICE OR EMERGENCY TELEPHONE J - JACK FTS - FIRE FIGHTER’s TELEPHONE SYSTEM MANUAL PULL STATION HEAT DETECTOR R/F - RATE OF RISE AND FIXED TEMPERATURE R/C - RATE COMPENSATION F - FIXED TEMPERATURE R - RATE OF RISE ONLY SMOKE DETECTOR P - PHOTOELECTRIC BR - BEAM RECEIVER BT - BEAM TRANSMITTER P - PHONE I - IONIZATION ASD - AIR SAMPLING
J P P F
A - ACCESSIBLE
SINGLE LINE DIAGRAM
DESCRIPTION SYMBOL
NON-SHIELDED POWER TRANSFORMER SHIELDED POWER TRANSFORMER GROUND SYSTEM SATURABLE INDUCTOR DOUBLE FARADY
FAAP
FIRE ALARM ANNUNCIATOR PANEL
FSD
FIRE SMOKE DAMPER DETECTOR CHAMBER GROUND DETECTOR CHAMBER GROUND LIGHT FIXTURE, EMERGENCY
Arup USA Inc 77 Water Street, New York NY 10005, T 212 896 3000 www.arup.com
Fermilab
Managed by Fermi Research Alliance for the U.S. Department of Energy Office of Science
Facilities Engineering Services Section
DRAWING NO.
SCALE:
REV. REVISIONS DESIGNED DRAWN CHECKED DESCRIPTION DATE REV.
8 / 2 6 / 1 5
8/26/2015 6:35:54 PM C:\Documents\Autodesk\LBNF_R2014_MEP_central_.rvt
3
15-1-6
UNDERGROUND
LBNF – CF – Far Detector – BSI
TS LH CM ARUP

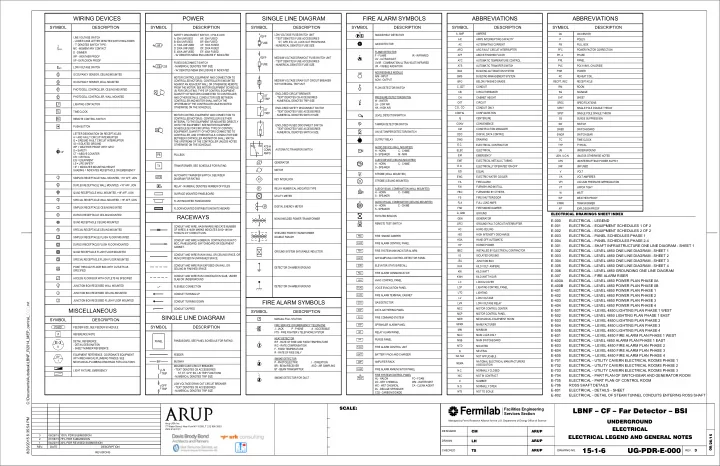

ELECTRICAL ELECTRICAL LEGEND AND GENERAL NOTES
UG-PDR-E-000
ARUP ARUP ELECTRICAL DRAWINGS SHEET INDEX E-000 ELECTRICAL - LEGEND E-001 ELECTRICAL - EQUIPMENT SCHEDULES 1 OF 2 E-002 ELECTRICAL - EQUIPMENT SCHEDULES 2 OF 2 E-003 ELECTRICAL - PANEL SCHEDULES PHASE 1 E-004 ELECTRICAL - PANEL SCHEDULES PHASE 2-4 E-301 ELECTRICAL - SHAFT INFRASTRUCTURE ONE LINE DIAGRAM - SHEET 1 E-302 ELECTRICAL - LEVEL 4850 ONE LINE DIAGRAM - SHEET 1 E-303 ELECTRICAL - LEVEL 4850 ONE LINE DIAGRAM - SHEET 2 E-304 ELECTRICAL - LEVEL 4850 ONE LINE DIAGRAM - SHEET 3 E-305 ELECTRICAL - LEVEL 4850 ONE LINE DIAGRAM - SHEET 4 E-306 ELECTRICAL - LEVEL 4850 GROUNDING ONE LINE DIAGRAM E-307 ELECTRICAL - FIRE ALARM RISER E-400A ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 0A E-400B ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 0B E-401 ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 1 E-402 ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 2 E-403 ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 3 E-404 ELECTRICAL - LEVEL 4850 POWER PLAN PHASE 4 E-501 ELECTRICAL – LEVEL 4850 LIGHTING PLAN PHASE 1 WEST E-502 ELECTRICAL - LEVEL 4850 LIGHTING PLAN PHASE 1 EAST E-503 ELECTRICAL – LEVEL 4850 LIGHTING PLAN PHASE 2 E-504 ELECTRICAL – LEVEL 4850 LIGHTING PLAN PHASE 3 E-505 ELECTRICAL – LEVEL 4850 LIGHTING PLAN PHASE 4 E-601 ELECTRICAL – LEVEL 4850 FIRE ALARM PLAN PHASE 1 WEST E-602 ELECTRICAL - LEVEL 4850 ALARM PLAN PHASE 1 EAST E-603 ELECTRICAL – LEVEL 4850 FIRE ALARM PLAN PHASE 2 E-604 ELECTRICAL – LEVEL 4850 FIRE ALARM PLAN PHASE 3 E-605 ELECTRICAL – LEVEL 4850 FIRE ALARM PLAN PHASE 4 E-701 ELECTRICAL - UTILITY CAVERN ELECTRICAL ROOMS PHASE 1 E-702 ELECTRICAL - UTILITY CAVERN ELECTRICAL ROOMS PHASE 2 E-703 ELECTRICAL - UTILITY CAVERN ELECTRICAL ROOMS PHASE 3 E-704 ELECTRICAL - PART PLAN OF SWITCHGEAR AND GENERATOR ROOM E-705 ELECTRICAL - PART PLAN OF CONTROL ROOM E-706 ROSS SHAFT DETAILS E-801 ELECTRICAL - DETAILS - SHEET E-802 ELECTRICAL - DETAIL OF STEAM TUNNEL CONDUITS ENTERING ROSS SHAFT
1 04/22/15 30% PDR REVISED SUBMISSION 2 07/08/15 75% PDR SUBMISSION 3 08/26/15 100% PDR SUBMISSION
