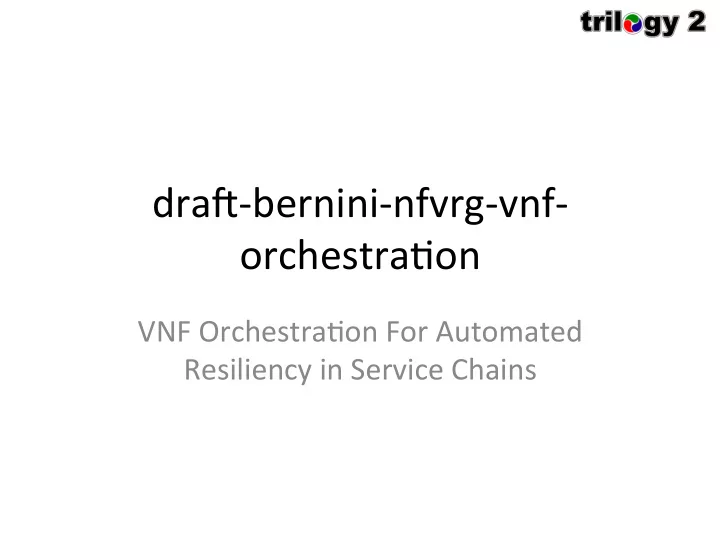

VNF ¡Orchestra2on ¡For ¡Automated ¡ Resiliency ¡in ¡Service ¡Chains ¡

Problem ¡statement ¡

• Automated, ¡flexible ¡and ¡elas2c ¡provisioning ¡of ¡

service ¡chains ¡

• Implement ¡control ¡mechanisms ¡and ¡

procedures ¡to ¡steer ¡the ¡traffic ¡through ¡the ¡ different ¡VNFs ¡

• Address ¡new ¡challenges ¡concerning ¡the ¡

reliability ¡of ¡the ¡provided ¡virtualised ¡services ¡

VNF ¡orchestra2on ¡framework ¡

• Built ¡around ¡two ¡key ¡components ¡

– the ¡Orchestrator ¡

• includes ¡all ¡the ¡func2ons ¡related ¡to ¡the ¡management, ¡coordina2on, ¡

and ¡control ¡of ¡VNFs ¡instan2a2on ¡and ¡configura2on ¡ ¡

• access ¡point ¡to ¡the ¡VNF ¡orchestra2on ¡framework ¡for ¡the ¡operator ¡

– SDN ¡controller ¡

• provides ¡dynamic ¡traffic ¡steering ¡and ¡flexible ¡network ¡provisioning ¡

needed ¡by ¡the ¡VNF ¡chains ¡

• The ¡basic ¡controller ¡func2ons ¡are ¡augmented ¡by ¡a ¡set ¡of ¡enhanced ¡

network ¡applica2ons ¡and ¡management ¡VNFs ¡for ¡operator’s ¡use ¡ ¡

– VNFs ¡chaining ¡and ¡composi2on ¡ – Reliability ¡of ¡VNFs ¡and ¡service ¡chains ¡

• Built ¡from ¡the ¡integra2on ¡of ¡two ¡pre-­‑exis2ng ¡proposals ¡

– ETSI ¡NFV ¡Architecture ¡ – VNFPOOL ¡

Current ¡NFV ¡Architecture ¡

OSS/BSS Service, VNF, and Infrastructure Description VNF 1 EMS 1 VNF 2 EMS 2 VNF 3 EMS 3 NFVI Virtual Computing Virtual Storage Virtual Network Vn-Nf Vl-Ha Virtualisation Layer Computing Hardware Storage Hardware Network Hardware Hardware Resources Os-Ma Se-Ma Ve- Vnfm Nf-Vi NFV Managament and Orchestration Orchestrator VNF Manager(s) Or-Vnfm Virtualised Infrastructure Manager(s) Vi-Vnfm Or-Vi

VNFPOOL ¡ ¡

Proposed ¡integra2on ¡of ¡ VNFPOOL ¡into ¡the ¡NFV ¡architecture ¡

OSS/BSS Service, VNF, and Infrastructure Description VNF Pool 1 EMS 1 VNF Pool 2 EMS 2 VNF Pool 3 EMS 3 NFVI Virtual Computing Virtual Storage Virtual Network Vn-Nf Vl-Ha Virtualisation Layer Computing Hardware Storage Hardware Network Hardware Hardware Resources Os-Ma Se-Ma Ve- Vnfm Nf-Vi NFV Managament and Orchestration Orchestrator VNF Manager(s)

Pool Manager(s)

Or-Vnfm Virtualised Infrastructure Manager(s) Vi-Vnfm Or-Vi

Real ¡life ¡implementa2on ¡

Operator’s ¡DC

Orchestrator

Service ¡chain ¡“X” VNF ¡Chain Configurator Edge Configurator

VNF ¡1 ¡pool

VNF Pool ¡Manager

SDN ¡controller

VNF ¡n ¡pool VNF ¡2 ¡pool VNF ¡1 VNF ¡1 VNF ¡2 VNF ¡1 VNF ¡1 VNF ¡1 VNF ¡1 VNF ¡1 VNF ¡n

Service ¡chain ¡“Y”

VNF ¡a ¡pool VNF ¡z ¡pool VNF ¡b ¡pool VNF ¡1 VNF ¡1 VNF ¡b VNF ¡1 VNF ¡1 VNF ¡a VNF ¡1 VNF ¡1 VNF ¡z Software ¡ switch Server Software ¡ switch Server Software ¡ switch Server Server Software ¡ switch

Edge Router

QUESTIONS, ¡REACTIONS ¡

Acknowledgement ¡ ¡ This ¡work ¡is ¡par2ally ¡funded ¡by ¡the ¡EU ¡FP7 ¡under ¡grant ¡agreement ¡317756 ¡ ¡ ¡
