SLIDE 1

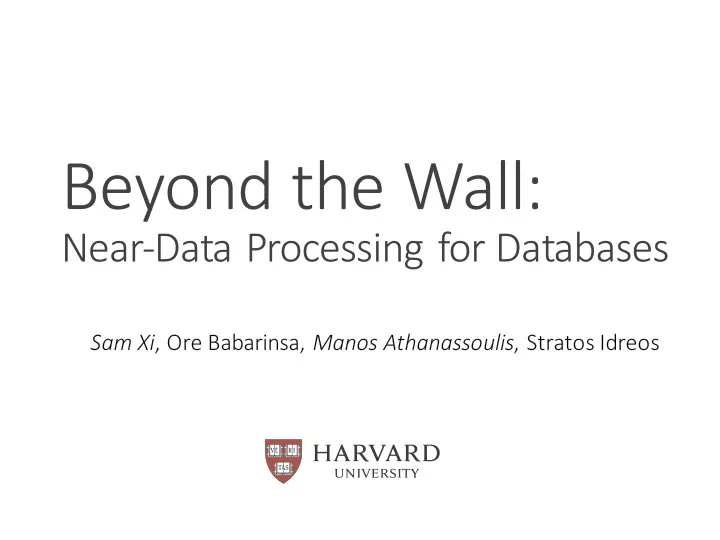

Beyond ¡the ¡Wall: ¡
Near-‑Data ¡Processing ¡for ¡Databases
1 HARVARD ¡UNIVERSITY
Sam ¡Xi, ¡Ore ¡Babarinsa, ¡Manos ¡Athanassoulis, ¡Stratos Idreos
Beyond the Wall: Near-Data Processing for Databases Sam Xi , - - PowerPoint PPT Presentation
Beyond the Wall: Near-Data Processing for Databases Sam Xi , - - PowerPoint PPT Presentation
Beyond the Wall: Near-Data Processing for Databases Sam Xi , Ore Babarinsa, Manos Athanassoulis , Stratos Idreos HARVARD UNIVERSITY 1 Memory Wall Memory Wall HARVARD
SLIDE 2
SLIDE 3
Memory ¡Wall
3 HARVARD ¡UNIVERSITY
SLIDE 4
Row ¡store Column ¡store
tuple tuple
4 HARVARD ¡UNIVERSITY
SLIDE 5
Memory-‑optimized ¡data ¡systems
5 HARVARD ¡UNIVERSITY
SLIDE 6
Data ¡access ¡remains ¡the ¡bottleneck
6 HARVARD ¡UNIVERSITY
SLIDE 7
HARVARD ¡UNIVERSITY 7
σ Σ π
SLIDE 8
HARVARD ¡UNIVERSITY 8
We ¡are ¡not ¡the ¡first ¡to ¡visit ¡this ¡pyramid!
SLIDE 9
Intelligent ¡RAM DIVA Logic-‑in-‑memory Terasys RADram
Near-‑data ¡ processing
9 HARVARD ¡UNIVERSITY
SLIDE 10
HARVARD ¡UNIVERSITY 10
DRAM Logic Leakage Switching ¡speed
Low Slow High Fast
Fabrication ¡processes ¡are ¡incompatible
Why ¡did ¡NDP ¡not ¡take ¡off?
SLIDE 11
Moore’s ¡Law ¡+ ¡Dennard ¡scaling
provided ¡consistent ¡performance ¡scaling ¡for ¡years
Metric Scaling ¡factor
Area 1/κ2 Delay 1/κ Power 1 Moore’s ¡Law. Dennard ¡scaling.
11 HARVARD ¡UNIVERSITY
Not ¡the ¡case ¡anymore!
SLIDE 12
HARVARD ¡UNIVERSITY 12
Ibex
Our ¡approach
HARP Q100 Widx
SLIDE 13
Outline
Intro NDP ¡for ¡data ¡systems: ¡Past ¡and ¡present The ¡architecture ¡of ¡JAFAR Experimental ¡results Conclusion
HARVARD ¡UNIVERSITY 13
SLIDE 14
Opportunity ¡for ¡NDP
…
Host ¡server Database Query
Lots ¡of ¡data
Many ¡rows ¡fail ¡the ¡ query ¡predicate ¡and ¡ are ¡discarded.
Filter ¡data ¡before ¡ it ¡is ¡sent ¡to ¡CPU.
14 HARVARD ¡UNIVERSITY
SLIDE 15
DRAM
JAFAR
JAFAR: ¡“Just” ¡A ¡Filtering ¡ Accelerator ¡on ¡Relations
CPU CPU CPU CPU System ¡bus ¡+ ¡memory ¡controller DRAM
JAFAR
15 HARVARD ¡UNIVERSITY
Last ¡level ¡cache
SLIDE 16
Rank
Sense ¡Amps Sense ¡Amps
Bank ¡0 Bank ¡0 Bank ¡0
Sense ¡Amps Sense ¡Amps
Bank ¡0
Row ¡address ¡decoder
Column ¡address ¡decoder
Chip
16 HARVARD ¡UNIVERSITY
SLIDE 17
Sense ¡Amps Sense ¡Amps
Bank ¡0 Bank ¡0 Bank ¡0
Sense ¡Amps Sense ¡Amps
Bank ¡0
Row ¡address ¡decoder
Column ¡address ¡decoder
Rank Array ¡0 Array ¡1 Array ¡2 Array ¡3
Bank
Rank
17 HARVARD ¡UNIVERSITY
SLIDE 18
DRAM
JAFAR
JAFAR: ¡Overall ¡design
CPU CPU CPU CPU System ¡bus ¡+ ¡memory ¡controller DRAM
JAFAR
18 HARVARD ¡UNIVERSITY
Last ¡level ¡cache
SLIDE 19
JAFAR ¡context
Sense ¡Amps Sense ¡Amps
Bank ¡0 Bank ¡0 Bank ¡0
Sense ¡Amps
Sense ¡Amps
Bank ¡0
JAFAR
IO ¡buffer
Memory ¡ access ¡ arbiter From ¡CPU RAS CAS
19 HARVARD ¡UNIVERSITY
SLIDE 20
Opcode Left Right Opcode
Comparison ¡is ¡true? page ¡offset ¡bitmask write ¡enable
From ¡IO ¡buffer Data ¡latch
ALU ALU
JAFAR ¡architecture
Page ¡offset ¡counter Output ¡buffer
20 HARVARD ¡UNIVERSITY
SLIDE 21
Programming ¡JAFAR
int errno = select_jafar( void* col_data, int range_low, int range_high, uint8_t*
- ut_buf,
size_t num_input_rows, size_t* num_output_rows); 21 HARVARD ¡UNIVERSITY
SLIDE 22
Handling ¡multiple ¡modules
DRAM
JAFAR
DRAM
JAFAR
22 HARVARD ¡UNIVERSITY
CPU CPU CPU CPU System ¡bus ¡+ ¡memory ¡controller Last ¡level ¡cache
SLIDE 23
Handling ¡multiple ¡modules
Fill ¡up ¡each ¡module ¡first
DRAM DRAM
JAFAR JAFAR
23 HARVARD ¡UNIVERSITY
CPU CPU CPU CPU System ¡bus ¡+ ¡memory ¡controller Last ¡level ¡cache
SLIDE 24
Handling ¡multiple ¡modules
Interleave ¡data ¡across ¡modules
DRAM DRAM
JAFAR JAFAR
24 HARVARD ¡UNIVERSITY
CPU CPU CPU CPU System ¡bus ¡+ ¡memory ¡controller Last ¡level ¡cache
SLIDE 25
Coordinating ¡memory ¡access
The ¡CPU ¡and ¡JAFAR ¡cannot ¡simultaneously ¡attempt ¡ to ¡access ¡memory. CPU ¡grants ¡JAFAR ¡ownership ¡to ¡a ¡DRAM ¡rank ¡for ¡a ¡ period ¡of ¡time. Possible ¡mechanism: ¡DRAM ¡mode ¡registers
25 HARVARD ¡UNIVERSITY
SLIDE 26
gem5
Experimental ¡setup
Simulation ¡framework
Out-‑of-‑order ¡CPU Classic ¡cache ¡model SimpleDRAM
26 HARVARD ¡UNIVERSITY
SLIDE 27
1M
In-‑house ¡column ¡store ¡ database 4 ¡million ¡rows ¡of ¡ unsorted ¡integers
Experimental ¡setup
Queries, ¡input ¡data, ¡and ¡database
select * from table where column < n ;
27 HARVARD ¡UNIVERSITY
SLIDE 28
Experimental ¡results
28 HARVARD ¡UNIVERSITY
SLIDE 29
Memory ¡contention
Scheduling ¡of ¡ownership ¡transfers ¡will ¡be ¡ important What ¡would ¡JAFAR’s ¡performance ¡look ¡like ¡ without a ¡scheduler?
29 HARVARD ¡UNIVERSITY
SLIDE 30
Memory ¡contention
CPU
Idle ¡period JAFAR ¡can ¡execute Memory ¡requests Memory ¡requests
30 HARVARD ¡UNIVERSITY
SLIDE 31
Idle ¡periods ¡on ¡TPC-‑H
31 HARVARD ¡UNIVERSITY
SLIDE 32
JAFAR ¡as ¡a ¡framework
More ¡operators Aggregations Projections Sort Joins
ü ü ü ?
32 HARVARD ¡UNIVERSITY
SLIDE 33
JAFAR ¡as ¡a ¡framework ¡
Data ¡types ¡and ¡layouts Row-‑stores ¡and ¡hybrids
Multiple ¡filters ¡per ¡row Efficient ¡projections
Variable ¡length ¡datatypes
Process ¡on ¡CPU?
33 HARVARD ¡UNIVERSITY
SLIDE 34
NDP ¡is ¡an ¡exciting ¡opportunity ¡for ¡ innovation ¡in ¡data ¡systems
34 HARVARD ¡UNIVERSITY
SLIDE 35
HARVARD ¡UNIVERSITY 35
NDP ¡is ¡a ¡promising ¡solution ¡to ¡the ¡ memory ¡wall ¡for ¡data ¡systems. JAFAR ¡provides ¡up ¡to ¡9x ¡speedup ¡on ¡ simple ¡select ¡queries. JAFAR ¡is ¡built ¡on ¡an ¡extensible ¡ framework ¡for ¡accelerating ¡data ¡systems.
SLIDE 36
Thank ¡you
36 HARVARD ¡UNIVERSITY
