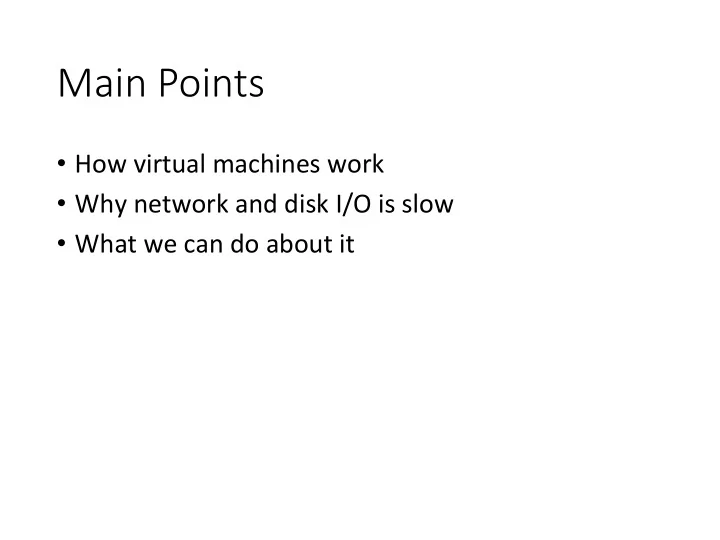

Main ¡Points

• How ¡virtual ¡machines ¡work ¡
• Why ¡network ¡and ¡disk ¡I/O ¡is ¡slow ¡ ¡
• What ¡we ¡can ¡do ¡about ¡it ¡

1. Network Socket Read

Hardware Server Kernel Network Interface

2. Copy Arriving Packet (DMA) 3. Kernel Copy 4. Parse Request 9. Format Reply 10. Write and Copy to Kernel Buffer 12. Format Outgoing Packet and DMA Request Buffer Reply Buffer

Disk Interface

7. Disk Data (DMA) 6. Disk Request 5. File Read 8. Kernel Copy

Virtual ¡Machines

• Most ¡data ¡centers ¡insert ¡an ¡extra ¡“virtual ¡machine” ¡

layer ¡

• Modify ¡host ¡opera@ng ¡system ¡so ¡that ¡it ¡can ¡run ¡a ¡

“guest” ¡opera@ng ¡system ¡as ¡a ¡(user-­‑level) ¡applica@on ¡

• Guest ¡opera@ng ¡system ¡thinks ¡it ¡is ¡running ¡on ¡raw ¡

hardware ¡

• Runs ¡at ¡user-­‑level ¡
• Applica@on ¡(guest ¡user-­‑level) ¡thinks ¡it ¡is ¡running ¡on ¡

guest ¡OS ¡running ¡on ¡raw ¡hardware ¡

• Has ¡guest ¡OS ¡to ¡itself ¡

Virtual ¡Machine ¡Pros/Cons

• Separa@on ¡of ¡data ¡center ¡management ¡from ¡

applica@on’s ¡choice ¡of ¡opera@ng ¡system ¡

• Mul@ple ¡web ¡servers ¡per ¡physical ¡machine ¡
• Each ¡with ¡a ¡different ¡OS ¡ ¡
• Easy ¡to ¡migrate ¡virtual ¡machine ¡
• Easy ¡to ¡limit ¡access ¡by ¡guest ¡OS ¡to ¡other ¡nodes ¡
• Cost ¡of ¡redirec@on ¡
• For ¡virtual ¡memory ¡mapping ¡and ¡I/O ¡
• Emerging ¡hardware ¡support ¡to ¡reduce ¡cost ¡

Hardware Virtual Disk

Guest Kernel

Timer Handler Guest PC Guest SP Guest Flags Guest Interrupt Table Syscall Handler

Host User Mode Guest Kernel Mode

Guest file system and other kernel services

Guest User Mode Host User Mode

Guest Process ... trap ... Guest Program Counter Guest Exception Stack Guest Process

Host Kernel

Timer Handler Host PC Host SP Host Flags Host Interrupt Table Syscall Handler

Host KernelMode

Host Exception Stack Physical Disk

Ques5on

• How ¡many ¡crossings ¡are ¡needed ¡to ¡handle ¡a ¡web ¡

request ¡on ¡a ¡server ¡running ¡on ¡a ¡guest ¡OS ¡running ¡

• n ¡a ¡virtual ¡machine? ¡
• Network ¡I/O ¡interrupt ¡delivered ¡to ¡host ¡kernel ¡
• Transfers ¡control ¡to ¡guest ¡OS ¡to ¡handle ¡interrupt ¡
• Return ¡from ¡interrupt ¡back ¡to ¡host ¡kernel ¡
• Resumes ¡applica@on ¡
• System ¡call ¡trap ¡to ¡read ¡from ¡network, ¡to ¡host ¡kernel ¡
• Transfers ¡control ¡to ¡guest ¡OS ¡to ¡handle ¡system ¡call ¡
• Return ¡from ¡system ¡call ¡back ¡to ¡host ¡kernel ¡
• Resumes ¡applica@on ¡

Virtual ¡Machines ¡and ¡Virtual ¡Memory

Guest Virtual Address Space Guest Page Table Guest Virtual Address Guest Physical Address Host Physical Memory Host Page Table Guest Physical Address Host Physical Address Guest Physical Address Space

Shadow ¡Page ¡Tables

Guest Virtual Address Space Guest Page Table Guest Virtual Address Guest Physical Address Host Physical Memory Shadow Page Table Host Physical Address Host Page Table Guest Physical Address Host Physical Address Guest Physical Address Space

Hardware ¡Support ¡for ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ Virtual ¡Machine ¡Transla5on

• x86 ¡recently ¡added ¡hardware ¡support ¡for ¡running ¡

virtual ¡machines ¡at ¡user ¡level ¡

• Opera@ng ¡system ¡kernel ¡ini@alizes ¡two ¡sets ¡of ¡

transla@on ¡tables ¡

• One ¡for ¡the ¡guest ¡OS ¡
• One ¡for ¡the ¡host ¡OS ¡
• Hardware ¡translates ¡address ¡in ¡two ¡steps ¡
• First ¡using ¡guest ¡OS ¡tables, ¡then ¡host ¡OS ¡tables ¡
• TLB ¡holds ¡composi@on ¡

Containers

• Provide ¡applica@ons ¡the ¡illusion ¡of ¡their ¡own ¡virtual ¡

machine ¡

• Own ¡process ¡ID ¡table ¡
• Own ¡network ¡socket ¡addresses ¡
• Own ¡file ¡descriptor ¡table ¡
• Running ¡directly ¡on ¡Linux ¡or ¡other ¡OS ¡
• By ¡modifying ¡system ¡call ¡handling ¡
• No ¡system ¡call ¡redirec@on ¡
• No ¡virtual ¡machine ¡redirec@on ¡

Ar Arrakis: ¡High ¡I/O ¡Performance ¡OS

• Server ¡I/O ¡performance ¡ma[ers ¡
• Key-­‑value ¡stores, ¡web ¡& ¡file ¡servers, ¡lock ¡managers, ¡… ¡
• Can ¡OSes ¡deliver ¡hardware ¡performance? ¡
• Example ¡system: ¡Dell ¡PowerEdge ¡R520 ¡

Intel ¡X520 ¡ 10G ¡NIC ¡ Intel ¡RS3 ¡RAID ¡ 1GB ¡flash-­‑backed ¡cache ¡ Sandy ¡Bridge ¡CPU ¡ 6 ¡cores, ¡2.2 ¡GHz ¡

+ ¡ + ¡ = ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡$1,200 ¡

Today’s ¡I/O ¡devices ¡are ¡fast ¡

50ns ¡/ ¡64B ¡pkt ¡ 25 ¡us ¡/ ¡1KB ¡write ¡

Networks: ¡Fast ¡and ¡Growing ¡Faster

100 ¡MbE ¡ 1 ¡GbE ¡ 10 ¡GbE ¡ 40 ¡GbE ¡ 100 ¡GbE ¡ 400 ¡GbE ¡ 100 ¡M ¡ 1 ¡G ¡ 10 ¡G ¡ 100 ¡G ¡ 1 ¡T ¡ 1990 ¡ 1995 ¡ 2000 ¡ 2005 ¡ 2010 ¡ 2015 ¡ 2020 ¡ Ethernet ¡Bandwidth ¡[bits/s] ¡ Year ¡of ¡Standard ¡Release ¡

12ns ¡inter-­‑arrival ¡@me ¡for ¡ 64B ¡packets ¡at ¡40Gbps ¡

Can’t ¡we ¡just ¡use ¡Linux?

Kernel ¡

Linux ¡ ¡I/O ¡Performance

Redis ¡

HW ¡ 13% ¡

HW ¡18% ¡

Kernel ¡84% ¡ Kernel ¡62% ¡

App ¡ 3% ¡ App ¡20% ¡

SET ¡ GET ¡

% ¡OF ¡1KB ¡REQUEST ¡TIME ¡SPENT ¡

API ¡ Mul@plexing ¡ Naming ¡ Resource ¡limits ¡ Access ¡control ¡ I/O ¡Scheduling ¡ I/O ¡Processing ¡ Copying ¡ Protec@on ¡

Data ¡ Path ¡

10G ¡NIC ¡ 50ns ¡/ ¡64B ¡packet ¡ RAID ¡Storage ¡ 25 ¡us ¡/ ¡1KB ¡write ¡ 9 ¡us ¡ 163 ¡us ¡

Kernel ¡media^on ¡ is ¡too ¡heavyweight ¡

• Skip ¡kernel ¡& ¡deliver ¡I/O ¡directly ¡to ¡applica@ons ¡
• Reduce ¡OS ¡overhead ¡

¡

• Keep ¡classical ¡server ¡OS ¡kernel ¡features ¡
• Process ¡protec@on ¡
• Resource ¡limits ¡
• I/O ¡protocol ¡flexibility ¡
• Global ¡naming ¡
• The ¡hardware ¡can ¡help ¡us… ¡

Ar Arrakis ¡Goals

Webserver ¡

Redis ¡

• Standard ¡on ¡network, ¡emerging ¡on ¡storage ¡

¡ Provided ¡in ¡hardware: ¡

• Mul@plexing ¡
• E.g., ¡Virtual ¡network ¡cards ¡(VNICs) ¡
• Protec@on ¡
• A[ach ¡VNICs ¡to ¡applica@on ¡memory ¡
• Packet ¡filters, ¡logical ¡disks: ¡

Allow ¡only ¡eligible ¡I/O ¡from ¡apps ¡

• I/O ¡Scheduling ¡
• Rate ¡limiters, ¡packet ¡schedulers ¡

Hardware ¡I/O ¡Virtualiza5on

NIC ¡packet ¡filters ¡ Network ¡

Rate ¡limiters ¡

VNIC 1 VNIC 2

Kernel ¡

Naming ¡ Resource ¡limits ¡ Access ¡control ¡

Redis ¡

How ¡to ¡skip ¡the ¡kernel?

Redis ¡ I/O ¡Devices ¡

API ¡ Mul@plexing ¡ I/O ¡Scheduling ¡ I/O ¡Processing ¡ Copying ¡ Protec@on ¡

Data ¡ Path ¡

Library ¡

Kernel ¡

Naming ¡ Resource ¡limits ¡ Access ¡control ¡

Kernel ¡

Naming ¡ Resource ¡limits ¡ Access ¡control ¡

Redis ¡

Ar Arrakis ¡I/O ¡Architecture

Redis ¡ I/O ¡Devices ¡

API ¡ Mul@plexing ¡ I/O ¡Scheduling ¡ I/O ¡Processing ¡ Protec@on ¡

Data ¡Path ¡ Control ¡Plane ¡ Data ¡Plane ¡

Ar Arrakis ¡ ¡Control ¡Plane

• Access ¡control ¡
• Do ¡once ¡when ¡configuring ¡data ¡plane ¡
• Enforced ¡via ¡NIC ¡filters, ¡logical ¡disks ¡
• Resource ¡limits ¡
• Program ¡hardware ¡I/O ¡schedulers ¡
• Global ¡naming ¡
• Virtual ¡file ¡system ¡s@ll ¡in ¡kernel ¡
• Storage ¡implementa^on ¡in ¡applica^ons ¡

Redis ¡

Storage ¡Space ¡Alloca5on

Kernel ¡ Disk ¡space ¡

Free ¡space ¡ Free ¡space ¡ Used ¡ Virtual ¡Storage ¡Area ¡ Free ¡space ¡

create_storage(1G)

HW ¡

• ps ¡

Virtual ¡Storage ¡Area ¡ ¡

/tmp/lockfile /var/lib/key_value.db /etc/config.rc …

Kernel ¡ VFS ¡ emacs ¡

• pen(“/etc/config.rc”) ¡

Redis ¡

Fast ¡ HW ¡ops ¡

Global ¡Naming

Logical ¡ disk ¡ Indirec^on ¡

Kernel ¡

Naming ¡ Resource ¡limits ¡ Access ¡control ¡

Redis ¡

Ar Arrakis ¡I/O ¡Architecture

Redis ¡ I/O ¡Devices ¡

API ¡ Mul@plexing ¡ I/O ¡Scheduling ¡ I/O ¡Processing ¡ Protec@on ¡

Data ¡Path ¡ Control ¡Plane ¡ Data ¡Plane ¡ Redis ¡

API ¡ I/O ¡Processing ¡

Re Redis ¡ ¡Latency

• Reduced ¡(in-­‑memory) ¡GET ¡latency ¡by ¡65% ¡
• Reduced ¡(persistent) ¡SET ¡latency ¡by ¡81% ¡

9 ¡us ¡ 163 ¡us ¡ 4 ¡us ¡ 31 ¡us ¡

Arrakis ¡ Linux ¡ Arrakis ¡ Linux ¡(ext4) ¡

HW ¡18% ¡ HW ¡33% ¡ Kernel ¡62% ¡ libIO ¡35% ¡ App ¡20% ¡ App ¡32% ¡ HW ¡13% ¡ HW ¡77% ¡ Kernel ¡84% ¡

libIO ¡ 7% ¡ App ¡15% ¡ App ¡ 3% ¡

Re Redis ¡ ¡Throughput

1x ¡ 9x ¡ 0 ¡ 20 ¡ 40 ¡ 60 ¡ 80 ¡ 100 ¡ 120 ¡ Throughput ¡ [k ¡transac@ons/s] ¡

SET ¡opera@ons ¡

Arrakis ¡ Intel ¡RS3 ¡ [25us] ¡ Linux ¡ Intel ¡RS3 ¡ [25us] ¡ Arrakis ¡ ioDrive2 ¡ [15us] ¡

me memc mcached ¡Scalability

1.8x ¡ 2x ¡ 3.1x ¡ 0 ¡ 200 ¡ 400 ¡ 600 ¡ 800 ¡ 1000 ¡ 1200 ¡ 1 ¡ 2 ¡ 4 ¡

Throughput ¡ (k ¡transac^ons/s) ¡

Number ¡of ¡CPU ¡cores ¡ Linux ¡ Arrakis ¡ 10Gb/s ¡interface ¡limit ¡ 1x ¡ 1x ¡ 1x ¡

Fl FlexNIC: ¡ : ¡ A ¡Model ¡for ¡Integrated ¡NIC/SW ¡Processing

• Must ¡be ¡implementable ¡at ¡line ¡rate ¡with ¡low ¡cost ¡
• Match+ac@on ¡pipeline: ¡

Ac@on ¡ALU ¡ Match ¡Table ¡ Parser ¡ M+A ¡Stage ¡1 ¡ M+A ¡2 ¡

. ¡. ¡. ¡

Extracted ¡ Header ¡Fields ¡ Packet ¡ Modified ¡Fields ¡

Match+Ac5on ¡Programs: ¡Ac5ons

Supports: ¡ Does ¡not ¡support: ¡

Match: ¡

¡ ¡ ¡ ¡IF ¡udp.port ¡== ¡kvs ¡

Ac^on: ¡

¡ ¡ ¡ ¡core ¡= ¡HASH(kvs.key) ¡% ¡2 ¡ ¡ ¡ ¡ ¡DMA ¡hash, ¡kvs ¡TO ¡Cores[core] ¡

• Loops ¡
• Complex ¡calcula@ons ¡
• Keeping ¡large ¡state ¡
• Steer ¡packet ¡
• Calculate ¡hash/Xsum ¡
• Ini@ate ¡DMA ¡opera@ons ¡
• Trigger ¡reply ¡packet ¡
• Modify ¡packets ¡

FlexNIC: ¡M+A ¡for ¡NICs

¡ ¡ ¡

¡

• Efficient ¡applica@on ¡level ¡processing ¡in ¡the ¡NIC ¡
• Improve ¡locality ¡by ¡steering ¡to ¡cores ¡based ¡on ¡app ¡criteria ¡
• Transform ¡packets ¡for ¡efficient ¡processing ¡in ¡SW ¡
• DMA ¡directly ¡into ¡and ¡out ¡of ¡applica@on ¡data ¡structures ¡
• Send ¡acknowledgements ¡on ¡NIC ¡

Ingress ¡ Pipeline ¡ Egress ¡ Pipeline ¡ DMA ¡ Pipeline ¡ Queues ¡

Example: ¡Key-­‑Value ¡Store

4 ¡ 7 ¡ Hash ¡Table ¡

Core ¡1 ¡ Core ¡2 ¡

NIC ¡

Receive-­‑side ¡scaling: ¡

core ¡= ¡hash(connec@on) ¡% ¡N ¡

Client ¡1 ¡ K ¡= ¡3, ¡4 ¡ Client ¡2 ¡ K ¡= ¡1, ¡4, ¡7 ¡ Client ¡3 ¡ K ¡= ¡1, ¡7, ¡8 ¡

• Lock ¡conten@on ¡
• Poor ¡cache ¡u@liza@on ¡

Op5mizing ¡Reads: ¡Key-­‑based ¡ Steering

Core ¡1 ¡ Core ¡2 ¡

NIC ¡

1 ¡ 2 ¡ 3 ¡ 4 ¡ 5 ¡ 6 ¡ 7 ¡ 8 ¡ Hash ¡Table ¡

Client ¡1 ¡ K ¡= ¡4, ¡3 ¡ Client ¡2 ¡ K ¡= ¡1, ¡4, ¡7 ¡ Client ¡3 ¡ K ¡= ¡1, ¡7, ¡8 ¡

1 ¡ 2 ¡ 3 ¡ 4 ¡ 5 ¡ 6 ¡ 7 ¡ 8 ¡

Match: ¡

IF ¡udp.port ¡== ¡kvs ¡

Ac^on: ¡

core ¡= ¡HASH(kvs.key) ¡% ¡2 ¡ DMA ¡hash, ¡kvs ¡TO ¡Cores[core] ¡

• No ¡locks ¡needed ¡
• Be[er ¡cache ¡u@liza@on ¡

Op5mizing ¡Writes: ¡Custom ¡DMA

• DMA ¡to ¡applica@on-­‑level ¡data ¡structures ¡
• Requires ¡packet ¡valida@on ¡and ¡transforma@on ¡

Item ¡Log ¡ Event ¡Queue ¡

G ¡

Item ¡1 ¡ Item ¡2 ¡

G ¡ S ¡

GET, ¡Client ¡ID, ¡Hash, ¡Key ¡ SET, ¡Client ¡ID, ¡Item ¡Pointer ¡

Real-­‑5me ¡Analy5cs ¡System

• Offload ¡(de)mul@plexing ¡and ¡ACK ¡genera@on ¡to ¡

FlexNIC ¡

NIC ¡ Sojware ¡ Rx ¡ Queue ¡ Tx ¡ Queue ¡ Count ¡ Count ¡ Rank ¡ Rank ¡ Demux ¡ ACKs ¡ Mux ¡

Evalua5on ¡of ¡the ¡Model

• Measure ¡impact ¡on ¡applica@on ¡performance ¡
• Without ¡wai@ng ¡for ¡hardware ¡implementa@on ¡
• Re-­‑use ¡exis@ng ¡NIC ¡func@onality ¡
• Hash ¡on ¡certain ¡fields ¡
• Sovware ¡emula@on ¡of ¡M+A ¡pipeline ¡

Key-­‑value ¡store: ¡

• Workload: ¡100k ¡32B ¡keys, ¡64B ¡values, ¡90% ¡GET ¡
• 6 ¡Core ¡Sandy ¡Bridge ¡Xeon ¡2.2GHz, ¡2x ¡10G ¡links ¡

Key-­‑based ¡steering

• Be[er ¡scalability ¡
• PCIe ¡is ¡bo[leneck ¡for ¡4+ ¡cores ¡
• 30-­‑45% ¡higher ¡throughput ¡
• Processing ¡@me ¡reduced ¡from ¡510ns ¡to ¡310ns ¡

0 ¡ 2 ¡ 4 ¡ 6 ¡ 8 ¡ 1 ¡ 2 ¡ 3 ¡ 4 ¡ 5 ¡ Throughput ¡[m ¡op/s] ¡ Number ¡of ¡CPU ¡Cores ¡ FlexKVS/Flow ¡ FlexKVS/Key ¡ FlexKVS/Linux ¡ Memcached ¡

Steering ¡and ¡custom ¡DMA ¡ reduces ¡@me ¡from ¡510ns ¡to ¡200ns ¡

Arrakis ¡and ¡FlexNIC

• Data ¡center ¡applica@ons ¡need ¡high ¡performance ¡I/O ¡
• Rethink ¡opera@ng ¡system ¡and ¡I/O ¡hardware ¡
• Deliver ¡packets, ¡storage ¡directly ¡to ¡applica@ons ¡
• Hardware ¡support ¡for ¡flexible ¡I/O ¡pipeline ¡processing ¡
• Source ¡code, ¡papers: ¡

http://arrakis.cs.washington.edu/
