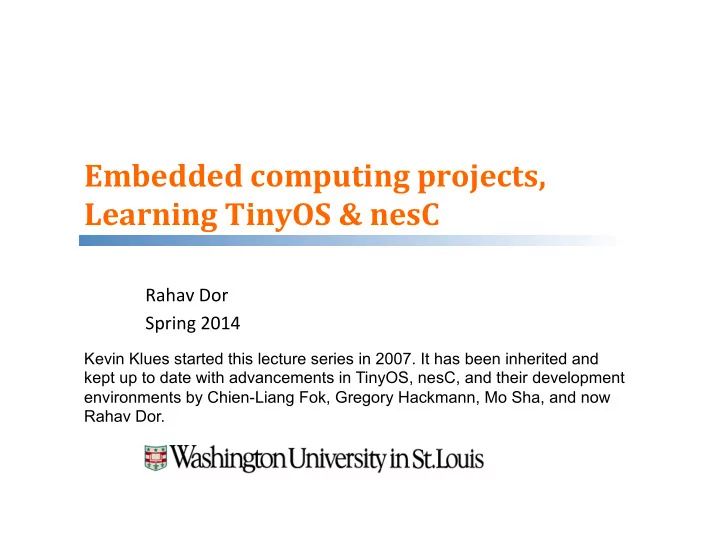

Embedded ¡computing ¡projects, ¡ Learning ¡TinyOS ¡& ¡nesC ¡

Rahav ¡Dor ¡ Spring ¡2014 ¡

Kevin Klues started this lecture series in 2007. It has been inherited and kept up to date with advancements in TinyOS, nesC, and their development environments by Chien-Liang Fok, Gregory Hackmann, Mo Sha, and now Rahav Dor.

Lecture ¡topics ¡

Ø Embedded ¡Compu9ng ¡projects ¡ Ø Coding ¡style, ¡coherent ¡and ¡useful ¡programming ¡ Ø Installing ¡TinyOS ¡and ¡compiling ¡your ¡first ¡app ¡ Ø Introduc9on ¡to ¡motes ¡ Ø Basic ¡nesC ¡syntax ¡ Ø Advanced ¡nesC ¡syntax ¡ Ø Network ¡communica9on ¡ Ø Sensor ¡data ¡acquisi9on ¡ Ø Debugging ¡tricks ¡and ¡techniques ¡

Lecture ¡topics ¡

Ø Embedded ¡Compu9ng ¡projects ¡ Ø Coding ¡style, ¡coherent ¡and ¡useful ¡programming ¡ Ø Installing ¡TinyOS ¡and ¡compiling ¡your ¡first ¡app ¡ Ø Introduc9on ¡to ¡motes ¡ Ø Basic ¡nesC ¡syntax ¡ Ø Advanced ¡nesC ¡syntax ¡ Ø Network ¡communica9on ¡ Ø Sensor ¡data ¡acquisi9on ¡ Ø Debugging ¡tricks ¡and ¡techniques ¡

Robobees, Harvard university

Cool ¡projects ¡out ¡there ¡

Ø Good ¡night ¡lamp. ¡ Ø Plantduino ¡Greenhouse. ¡ Ø TwiQer ¡mood ¡light. ¡ Ø LED ¡cube. ¡ Ø Shoe ¡that ¡lace ¡itself. ¡ Ø Turn ¡signal ¡biking ¡jacket. ¡ Ø Secret ¡knock ¡door ¡lock. ¡ Ø Tree ¡climbing ¡robot. ¡ Ø Sigh ¡collector. ¡

Cool ¡projects ¡in ¡here ¡

Ø Compare ¡TinyOS ¡and ¡Con9ki. ¡ Ø Turn ¡your ¡mote ¡into ¡a ¡web ¡server, ¡have ¡it ¡support ¡AllJoin ¡ (AllSeen), ¡Bonjour, ¡CoAP, ¡NLNA, ¡MQTT, ¡nanoIP, ¡REST, ¡etc. ¡ Ø Empirical ¡study ¡of ¡any ¡number ¡of ¡above ¡protocols ¡ Ø Develop ¡you ¡own ¡transport ¡protocol, ¡discovery ¡protocol, ¡… ¡ Ø Turn ¡RaspberryPi ¡into ¡a ¡802.15.4 ¡base ¡sta9on ¡(this ¡is ¡one ¡

• f ¡the ¡few ¡projects ¡that ¡are ¡allowed ¡on ¡RPi). ¡

Ø Compara9ve ¡study ¡of ¡security ¡for ¡IoT ¡devices ¡

q

New ¡ideas? ¡

Ø Make ¡your ¡smartphone ¡into ¡a ¡802.15.4 ¡remote ¡control ¡

q

Support ¡querying, ¡proximity, ¡and ¡simple ¡commands ¡

Ø Develop ¡an ¡IoT ¡search ¡engine ¡

Get ¡inspired ¡

Ø hQp://makezine.com/ ¡ Ø hQp://www.instructables.com/ ¡ Ø hQp://www.raspberrypi.org/forums/viewforum.php?f=15 ¡

q

Note ¡that ¡you ¡cannot ¡use ¡the ¡Raspberry ¡Pi ¡as ¡the ¡main ¡pla`orm ¡in ¡ this ¡course ¡without ¡my ¡prior ¡approval ¡

Projects ¡– ¡requirements ¡ ¡

Ø Embedded ¡system ¡ Ø Design, ¡Code, ¡and ¡evalua9on ¡– ¡evenly ¡divided ¡among ¡team ¡ Ø Project ¡scope ¡must ¡be ¡approved ¡by ¡me ¡(Rahav) ¡ Ø Can ¡repeat ¡past ¡projects ¡as ¡long ¡as ¡they ¡have ¡a ¡twist ¡

q

But ¡you ¡need ¡to ¡design ¡and ¡author ¡your ¡own ¡code ¡

Ø You ¡will ¡be ¡subject ¡to ¡academic ¡disciplinary ¡ac9ons, ¡ including ¡failing ¡this ¡course, ¡if ¡you ¡(see ¡course ¡full ¡policy) ¡

Submit ¡program ¡code ¡wriQen ¡outside ¡this ¡course ¡without ¡proper ¡cita9on ¡

Simply ¡copy ¡code ¡not ¡wriQen ¡by ¡you ¡

Use ¡code ¡of ¡another ¡student ¡not ¡on ¡your ¡team ¡

Collabora9on ¡and ¡discussions ¡are ¡great ¡explora9on ¡vehicles ¡and ¡are ¡ encouraged, ¡but ¡you ¡must ¡aQribute ¡the ¡ideas ¡to ¡their ¡originator ¡

Projects ¡– ¡artifacts ¡ ¡

Ø All ¡ar9facts ¡will ¡count ¡toward ¡your ¡grade ¡ Ø Design ¡(diagrams ¡and ¡discourse ¡authored ¡in ¡any ¡tool) ¡

q

Specifica9ons ¡

q

Data ¡flow ¡

q

Logical ¡interac9ons ¡between ¡the ¡components ¡or ¡func9ons ¡

q

Design ¡considera9ons ¡

• What ¡you ¡have ¡considered ¡(op9onal) ¡
• What ¡you ¡have ¡decided ¡to ¡do ¡

Ø README.txt ¡(or ¡readme.txt) ¡

q

See ¡the ¡readmeFD.txt ¡example, ¡which ¡includes ¡

q

A ¡short ¡descrip9on ¡of ¡the ¡app ¡

q

How ¡to ¡install, ¡compile, ¡and ¡run ¡your ¡project ¡(including ¡a ¡ command ¡line ¡sec9on, ¡e.g. ¡java ¡MIG) ¡

q

Hardware ¡dependencies ¡

Equipment ¡

Ø Equipment, ¡motes, ¡… ¡must ¡be ¡returned ¡in ¡good ¡condi9on ¡

q

• ­‑10% ¡automa9c ¡reduc9on ¡otherwise ¡

q

Physical ¡interfacing ¡must ¡be ¡done ¡via ¡connectors ¡

q

Past ¡evils ¡can ¡be ¡undone ¡

• Up ¡to ¡a ¡full ¡grade ¡leQer ¡(on ¡the ¡project ¡part) ¡of ¡extra ¡credit ¡for ¡good ¡

ci9zenship: ¡Soldering, ¡Double ¡sided ¡tape, ¡Cleaning ¡

Ø See ¡course ¡site ¡for ¡exis9ng ¡equipment ¡

q

Within ¡reason ¡and ¡9me ¡we ¡can ¡buy ¡staff ¡to ¡support ¡your ¡inven9on ¡

Header ¡comment ¡(1 ¡of ¡2) ¡

Ø Author ¡a ¡header ¡comment ¡at ¡the ¡top ¡of ¡all ¡source ¡files. ¡Use ¡ the ¡following ¡format: ¡ Ø The ¡name ¡of ¡the ¡file ¡(e.g., ¡HelloWorldC.nc) ¡ Ø The ¡name ¡of ¡the ¡deliverable ¡(e.g., ¡Midterm ¡demo. ¡RFID ¡ reader.) ¡ ¡ Ø Name ¡of ¡the ¡chief ¡author ¡and ¡email ¡address ¡ ¡ Ø Class: ¡CSE ¡467S ¡– ¡Embedded ¡Compu9ng ¡Systems ¡ Ø WUSTL, ¡Spring ¡2014 ¡ Ø The ¡date ¡on ¡which ¡the ¡first ¡release ¡of ¡the ¡code ¡was ¡ready ¡ Ø Invariants ¡

Header ¡comment ¡(2 ¡of ¡2) ¡

Ø A ¡short ¡paragraph ¡describing ¡the ¡func9onality. ¡This ¡should ¡ include, ¡for ¡example ¡the ¡purpose ¡of ¡the ¡file ¡or ¡its ¡role ¡in ¡ the ¡project. ¡Be ¡crisp, ¡precise, ¡and ¡informa9ve. ¡ Communicate ¡your ¡approach ¡to ¡solving ¡the ¡problem. ¡ Ø Version ¡log ¡with ¡

q

Date ¡

q

Who ¡made ¡the ¡change, ¡email ¡address, ¡and ¡why ¡

q

What ¡was ¡the ¡change ¡

Header ¡example ¡

HelloWorldC.nc Purpose: Final project. Agent updater. Author : Rahav Dor r2d2@wustl.edu Course : CSE 467S -- Embedded Computing Systems WUSTL, Spring 3017 Date : Jan. 2, 3017 Invariants: 10 Hz <= updateFrequency <= 50 Hz Description: Maintain communication between agents and keep a local state when agents are detached from the hive. If communication channels are open this code guarantees information exchange according to the invariant. Version log: 2/1/2013, Jean-Luc Picard Fixed the remote agent bug. 3/10/2013, Seven of Nine An agent can now be detached from the collective, while still maintaining its basic operations.
