SEP Antrittsvortrag Vertrauenswrdige Auslieferung von Zertifikaten - - PowerPoint PPT Presentation

Lehrstuhl Netzarchitekturen und Netzdienste

Institut für Informatik Technische Universität München

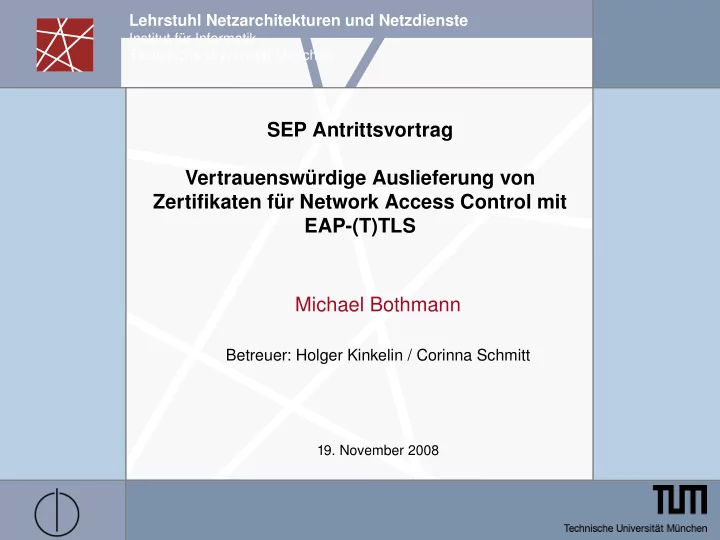

SEP Antrittsvortrag Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS Michael Bothmann

Betreuer: Holger Kinkelin / Corinna Schmitt

• 19. November 2008

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

2

Übersicht

 Motivation  Basics  TPM / TC Funktionalität  TTLS-TLS Verfahren  Zertifikatgenerierung  SEP  Erzeugung und Verwaltung von Zertifikaten  Authentisierung im Netz  Grafische Oberfläche  Projektablauf  Zusammenfassung

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

3

Motivation

 Schutz von Netzwerken vor unbefugten Zutritten ist grundlegend für

Netzwerksicherheit

• Basiert meist auf Username + Passwort und/oder Zertifikaten

 Probleme:

• Missbrauch gestohlener Zertifikate + private Key / Passwort möglich

 Zudem:

• Vertrauenswürdigkeit des Clients beim Erstellen der Zertifikate

sicherstellen

• Sichere Übertragung des Zertifikats an den Client zu garantieren

 Zusätzliches Problem: Integrität des Geräts bei Login  Ziele: Sichere und vertrauenswürdige Erzeugung und Auslieferung

von Zertifikaten

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

4

Trusted Platform Module

 TPM dient als „Vertrauensanker“  Speichert Hard- und Software Integritätsmesswerte nachprüfbar  Leistungsangebot: Sealing, Wrapping, Schutz von Schlüsseln, etc. Zufallsgenerator RSA-Kryptographie Platform Configuration Register RSA- Schlüsselgenerator SHA1-Engine RSA-Schlüssel Endorsement Key Besitzerdaten Storage Root Key

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

5

Benötigte TPM / TC Funktionalität

 PCR (Platform Configuration Register)

• Enthalten Messwerte über Hard- und Software
• PCR-Werte nicht allgemein modifizierbar

 TPM-Quote

• Abfrage bestimmter Werte aus dem PCR
• Sichert PCR-Werte durch Signatur

 TPM-seitige Erzeugung von Schlüsseln

• Attestation Identity Key (AIK)
• Binding-Key (BK) basierend auf Werten der PCRs

 Binding-Key

• Verwendung erlaubt, wenn keine Veränderung des Urzustandes

vorhanden

• Sicherheit gewährleistet durch das TPM
• Wird zur Zertifikatanfrage benötigt

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

6

EAP-TTLS/EAP-TLS – Verfahren

 EAP-TTLS für äußere Methode zum Tunnelaufbau  EAP-TLS für innere Methode zur gegenseitigen Authentisierung

basierend auf Zertifikaten

 EAP-TNC für Attestation beim Netzzutritt ( Simon Stauber)

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

7

Zertifikatgenerierung

 Clientanfrage an Zertifikatsserver mit Binding-Key (BK) und TPM-

Quote

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

8

Erzeugung und Verwaltung von Zertifikaten

 Generierung der Zertifikate mit OpenSSL  Mögliche Zustände:

• Valid – Gültige Zertifikate
• Revoked – Ungültige Zertifikate
• Hold – Sonderzustand von Revoke um Zertifikate temporär zu sperren

 Verwaltung über Zertifikatdatenbank der Certificate Authority (CA)

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

9

Authentisierung im Netz

 Tunnelaufbau via EAP-TTLS  Clientauthentizierung via EAP-TLS (innere Methode)

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

10

Grafische Oberfläche (Client)

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

11

Grafische Oberfläche (Netzwerk-Administrator)

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

12

Zusammenfassung

 Ziele:

• Sichere Erzeugung von Zertifikaten
• Sichere Auslieferung von Zertifikaten

 Anwendung von:

• Trusted Platform Module
• OpenSSL

 Aufgaben:

• Implementierung der Zertifikatverteilstelle
• Implementierung der Methoden zur Clientauthentisierung

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

13

Zeitplan

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

14

Gibt es noch Fragen?

Michael Bothmann – Vertrauenswürdige Auslieferung von Zertifikaten für Network Access Control mit EAP-(T)TLS

15

Literatur

 Bundesamt für Sicherheit in der Informationstechnik: TSS-Studie  Trusted Computing Systeme, Thomas Müller, Springer Verlag
