Oif2014.143.01 Path to 112G

1

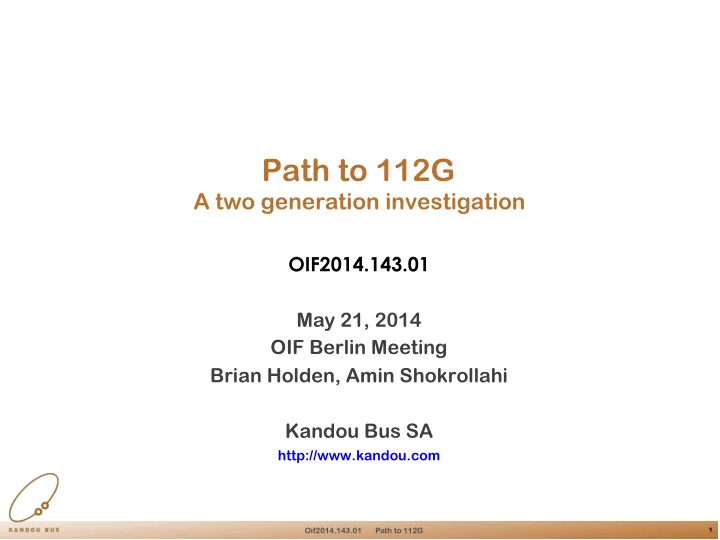

Path to 112G

A two generation investigation

OIF2014.143.01 May 21, 2014 OIF Berlin Meeting Brian Holden, Amin Shokrollahi Kandou Bus SA

http://www.kandou.com

2

Oif2014.143.01 Path to 112G

2

Contribution Number: OIF2014.143.01 Working Group: Physical & Link Layer WG (Electrical Track) Title: Path to 112G Source: Brian Holden, Amin Shokrollahi brian@kandou.com Kandou Bus, S.A. Date: May 12, 2014 Abstract: This presentation motivates the use of multi-wire codes for the XSR/USR, VSR and MR interfaces for both the 56G and 112G generations.

Notice: This contribution has been created to assist the Optical Internetworking Forum (OIF). This document is offered to the OIF solely as a basis for discussion and is not a binding proposal on the companies listed as resources above. Each company in the source list, and the OIF, reserves the rights to at any time to add, amend, or withdraw statements contained herein. This Working Text represents work in progress by the OIF, and must not be construed as an official OIF Technical Report. Nothing in this document is in any way binding on the OIF or any of its members. The document is offered as a basis for discussion and communication, both within and without the OIF.

For additional information contact: The Optical Internetworking Forum, 48377 Fremont Blvd., Suite 117, Fremont, CA 94538 510-492-4040 phone ✦ info@oiforum.com

3

Oif2014.143.01 Path to 112G

3

Agenda

• IP ¡Disclosure ¡
• Channel ¡enhancement ¡
• Multiwire ¡interfaces ¡
• ISI ¡Ratio ¡
• Two ¡generation ¡XSR/USR ¡(in ¡oif.2014.112) ¡ ¡
• A ¡second ¡two ¡generation ¡EP3L ¡XSR/USR ¡interface ¡
• Good ¡hope ¡for ¡a ¡two ¡generation ¡VSR ¡ ¡
• Hope ¡for ¡a ¡two ¡generation ¡MR ¡(in ¡oif.2014.113) ¡
• Conclusions ¡

4

Oif2014.143.01 Path to 112G

4

IP Disclosure

• Kandou ¡Bus, ¡S.A. ¡discloses ¡that ¡we ¡own ¡intellectual ¡

property ¡related ¡to ¡Chord ¡Signaling ¡and ¡other ¡material ¡ described ¡in ¡this ¡contribution. ¡

• We ¡are ¡committed ¡to ¡RAND ¡licensing ¡of ¡all ¡of ¡our ¡
• technologies. ¡
• We ¡are ¡committed ¡to ¡adhering ¡to ¡the ¡bylaws ¡of ¡all ¡

standards ¡organizations ¡to ¡which ¡we ¡contribute ¡and ¡ maintain ¡membership. ¡

• We ¡are ¡committed ¡to ¡being ¡good ¡corporate ¡citizens. ¡

5

Oif2014.143.01 Path to 112G

5

Channel enhancement

• Much ¡progress ¡has ¡been ¡made ¡over ¡the ¡last ¡few ¡years ¡

to ¡enhance ¡the ¡channel ¡

‒ Megtron ¡6 ¡instead ¡of ¡FR-­‑4 ¡ ‒ Back ¡drilling ¡ ‒ Buried ¡layer ¡vias ¡ ‒ Enhanced ¡via ¡structures ¡ ‒ Angled ¡glass ¡weave ¡ ‒ Pair-­‑in-­‑row ¡connectors ¡ ‒ Flip-­‑chip ¡packages ¡ ‒ Integrated ¡DC ¡blocking ¡capacitors ¡

6

Oif2014.143.01 Path to 112G

6

Channel enhancement

• One ¡relatively ¡low-­‑cost ¡channel ¡enhancement ¡that ¡is ¡

yet ¡to ¡be ¡used ¡by ¡the ¡industry ¡is ¡to ¡create ¡a ¡channel ¡ with ¡four ¡correlated ¡wires ¡instead ¡of ¡two ¡

‒ This ¡channel ¡enhancement ¡is ¡the ¡principal ¡reason ¡why ¡ multiwire ¡interfaces ¡work ¡so ¡well ¡ ‒ Interfaces ¡can ¡make ¡from ¡3 ¡to ¡6 ¡measurements ¡ between ¡the ¡wires ¡instead ¡of ¡the ¡2 ¡measurements ¡that ¡ two ¡pairs ¡allow ¡

• Deciding ¡to ¡build ¡these ¡4-­‑wire ¡channels ¡is ¡more ¡a ¡

matter ¡of ¡choice ¡than ¡a ¡technical ¡issue ¡

7

Oif2014.143.01 Path to 112G

7

Why are multiwire interfaces better?

• Multiwire ¡interfaces ¡are ¡better ¡because ¡they ¡make ¡use ¡
• f ¡this ¡enhanced ¡channel ¡

‒ The ¡circuits ¡can ¡be ¡lower ¡power ¡and ¡higher ¡ throughput ¡at ¡the ¡same ¡time ¡because ¡the ¡channel ¡has ¡a ¡ higher ¡native ¡information ¡carrying ¡capacity ¡

• Multiwire ¡interfaces ¡work ¡better ¡than ¡differential ¡

interfaces ¡for ¡a ¡reason ¡similar ¡to ¡why ¡MIMO ¡WiFi ¡ works ¡better ¡than ¡regular ¡WiFi ¡

‒ Correlated ¡signal ¡paths ¡allow ¡more ¡receiver ¡ information-­‑determining ¡measurements ¡to ¡be ¡made ¡

8

Oif2014.143.01 Path to 112G

8

Why Do Multiwire Interfaces Save Power?

• Multiwire ¡interfaces ¡save ¡power ¡through ¡a ¡combination

¡

• f…. ¡

‒ Less ¡clocking ¡power: ¡can ¡share ¡the ¡CDR ¡across ¡all ¡of ¡ the ¡wires ¡in ¡an ¡interface ¡ ¡ ‒ Lower ¡equalization ¡power: ¡ ¡

• Lower ¡baud ¡rate ¡=> ¡lower ¡attenuation ¡=> ¡less ¡need ¡for ¡

heavy ¡equalization ¡=> ¡can ¡minimize ¡vertical-­‑DFE ¡taps ¡

• Much ¡better ¡ISI ¡performance ¡through ¡good ¡code ¡

design ¡=> ¡can ¡minimize ¡horizontal-­‑DFE ¡taps ¡

‒ Lower ¡driver ¡power: ¡because ¡of ¡balanced ¡codes ¡ ‒ Compact ¡design: ¡Codes ¡allow ¡components ¡to ¡be ¡ shared; ¡more ¡compact ¡design ¡as ¡compared ¡to ¡ traditional ¡SerDes. ¡

9

Oif2014.143.01 Path to 112G

9

Multi-wire Interface General Architecture

Encoder ¡

• +

Rx-­‑frontend ¡

w0 ¡ b1 ¡

Vector ¡if ¡simultaneous ¡values ¡

• n ¡the ¡wires ¡is ¡from ¡a ¡chordal ¡codebook. ¡ ¡

Each ¡element ¡in ¡the ¡codebook ¡is ¡uniquely ¡ computed ¡from ¡the ¡input ¡bits ¡using ¡the ¡encoder ¡

Rx-­‑frontend ¡ Comparator ¡network ¡

• +
• +
• +
• +
• +
• +
• +
• +
• +
• +
• +

Decoder ¡

b0 ¡ b1 ¡ b0 ¡ w1 ¡ w2 ¡

A ¡network ¡of ¡ comparators ¡ determines ¡a ¡ sequence ¡of ¡bits ¡ which ¡is ¡ transformed ¡by ¡the ¡ decoder ¡to ¡the ¡ desired ¡output ¡bits. ¡ ¡ The ¡decoder ¡does ¡ not ¡exist ¡for ¡ certain ¡codes, ¡ notably ¡ENRZ ¡and ¡ 5b6w ¡

10

Oif2014.143.01 Path to 112G

10

ISI-Ratio

• ISI-­‑Ratio, ¡or ¡ISIR ¡for ¡short, ¡is ¡a ¡real ¡number ¡≥ ¡1 ¡which ¡describes ¡the ¡

ability ¡of ¡a ¡code ¡to ¡do ¡pre-­‑equalization. ¡

• For ¡a ¡given ¡channel, ¡and ¡a ¡given ¡baud-­‑rate, ¡codes ¡with ¡smaller ¡ISIR’s ¡

have ¡eyes ¡at ¡the ¡slicer ¡inputs ¡with ¡larger ¡horizontal ¡width. ¡ ¡Low ¡ISIR ¡ codes ¡can ¡normally ¡work ¡with ¡less ¡equalization ¡and ¡thus ¡less ¡power ¡ than ¡high ¡ISIR ¡codes. ¡

• A ¡mathematical ¡description ¡exists. ¡ ¡An ¡informal ¡description ¡of ¡the ¡ISIR ¡

is ¡that ¡it ¡is ¡the ¡ratio ¡of ¡the ¡largest ¡value ¡to ¡the ¡smallest ¡value ¡at ¡the ¡ slicer ¡input. ¡ ¡This ¡measures ¡the ¡tendency ¡of ¡a ¡code ¡to ¡interfere ¡with ¡ itself ¡through ¡ISI. ¡ ¡The ¡ISIR ¡for ¡these ¡example ¡codes ¡is: ¡

‒ NRZ ¡and ¡ENRZ ¡ ¡ ¡ ¡ ¡ ¡ ¡ISIR=1 ¡ ‒ PAM-­‑3, ¡5b6w ¡and ¡many ¡ternary ¡permutation ¡codes ¡ISIR=2 ¡ ‒ PAM-­‑4 ¡and ¡many ¡quaternary ¡codes ¡ ¡ ¡ ¡ ¡ISIR=3 ¡

11

Oif2014.143.01 Path to 112G

11

A Two Generation XSR and USR Path

• Presentation ¡oif.2014.112 ¡presents ¡this ¡detailed ¡

analysis ¡comparing ¡the ¡eye ¡size ¡and ¡power ¡ consumption ¡of ¡a ¡4-­‑wire ¡code ¡and ¡a ¡6-­‑wire ¡code ¡for ¡ both ¡the ¡CEI-­‑56G-­‑XSR ¡and ¡USR ¡interfaces ¡

‒ It ¡also ¡has ¡the ¡detail ¡for ¡one ¡interface ¡at ¡the ¡CEI-­‑112G ¡ generation ¡

• Next, ¡simulation ¡data ¡is ¡presented ¡for ¡this ¡4-­‑wire ¡

interface ¡for ¡the ¡CEI-­‑112G ¡generation ¡

12

Oif2014.143.01 Path to 112G

12

5b6w Transceiver Blocks (used in oif2014.112 study)

Encoder ¡

• +

Rx-­‑frontend ¡

w0 ¡

Drivers ¡ Rx-­‑frontend ¡ Comparator ¡network ¡

• +
• +
• +
• +

b0 ¡ b1 ¡ b4 ¡ w5 ¡ w1 ¡ w2 ¡ w4 ¡ w3 ¡ b2 ¡ b3 ¡ b0 ¡ b1 ¡ b4 ¡ b2 ¡ b3 ¡

13

Oif2014.143.01 Path to 112G

13

EP3L

• EP3L ¡uses ¡5 ¡levels ¡on ¡each ¡of ¡four ¡wires ¡( ¡ ¡{1, ¡½, ¡0, ¡-­‑½, ¡-­‑1}) ¡ ¡

‒ ENRZ ¡has ¡four ¡levels ¡ ‒ Optimized ¡to ¡deliver ¡the ¡best ¡vertical ¡opening ¡

• 16 ¡codewords ¡are ¡used ¡out ¡of ¡18 ¡

‒ Delivers ¡exactly ¡4 ¡bits ¡over ¡4 ¡wires ¡ ‒ The ¡extra ¡2 ¡codewords ¡are ¡also ¡available ¡for ¡use ¡

• Receiver ¡is ¡similar ¡to ¡ENRZ, ¡but ¡the ¡output ¡of ¡the ¡ENRZ ¡

comparators ¡is ¡followed ¡by ¡PAM-­‑3 ¡slicers ¡

‒ Code ¡is ¡a ¡particular ¡variant ¡of ¡PAM-­‑3 ¡over ¡ENRZ ¡

• 4 ¡bits ¡are ¡extracted ¡from ¡the ¡resulting ¡3 ¡ternary ¡values ¡using

¡ a ¡simple ¡decoder ¡

‒ Delivers ¡a ¡native ¡4x ¡sub-­‑multiplexing ¡structure ¡to ¡support ¡4 ¡ x ¡25 ¡Gb/s ¡optics ¡without ¡additional ¡bit-­‑muxing ¡

14

Oif2014.143.01 Path to 112G

14

Two generation EP3L XSR/USR interface

• The ¡following ¡3 ¡slides ¡show ¡the ¡eye ¡diagrams ¡for ¡a ¡two-­‑

generation ¡EP3L ¡interface ¡over ¡an ¡XSR ¡channel ¡ described ¡in ¡the ¡presentation ¡oif2014.112 ¡

‒ These ¡simulations ¡are ¡slightly ¡less ¡accurate ¡than ¡those ¡ contained ¡in ¡oif2014.112 ¡

• EP3L ¡delivers ¡PAM-­‑3 ¡shaped ¡eyes ¡with ¡the ¡throughput ¡
• f ¡PAM-­‑4. ¡

‒ EP3L ¡has ¡an ¡ISI ¡Ratio ¡= ¡2 ¡

• The ¡ISI ¡Ratio ¡is ¡the ¡ratio ¡of ¡the ¡largest ¡eye ¡to ¡the ¡

smallest ¡eye ¡at ¡the ¡slicer ¡input ¡and ¡measures ¡the ¡ tendency ¡of ¡a ¡code ¡to ¡interfere ¡with ¡itself ¡

‒ PAM-­‑4’s ¡ISI ¡Ratio ¡= ¡3 ¡ ‒ As ¡a ¡result, ¡EP3L ¡has ¡inherently ¡superior ¡performance ¡ as ¡compared ¡to ¡PAM-­‑4 ¡

15

Oif2014.143.01 Path to 112G

15

56G-XSR EP3L Eye Diagrams

• EP3L ¡eyes ¡are ¡open ¡ ¡

‒ Running ¡at ¡28 ¡Gbaud ¡

• The ¡horizontal ¡opening ¡is ¡at ¡

18.4 ¡psec ¡(51.5% ¡UI) ¡

• The ¡vertical ¡opening ¡is ¡at ¡least ¡

221.8 ¡mV ¡with ¡one ¡tap ¡of ¡DFE. ¡ ¡

16

Oif2014.143.01 Path to 112G

16

56G-XSR EP3L Eye Diagrams (no DFE)

• EP3L ¡eyes ¡are ¡open ¡ ¡

‒ Running ¡at ¡28 ¡Gbaud ¡

• The ¡horizontal ¡opening ¡is ¡at ¡

18.4 ¡psec ¡(51.5% ¡UI) ¡

• The ¡vertical ¡opening ¡is ¡at ¡least ¡

182.5 ¡mV ¡without ¡DFE. ¡ ¡

17

Oif2014.143.01 Path to 112G

17

112G-XSR EP3L Eye Diagrams

• EP3L ¡eyes ¡are ¡open ¡ ¡

‒ Running ¡at ¡56 ¡Gbaud ¡

• The ¡horizontal ¡opening ¡is ¡at ¡6.5 ¡

psec ¡(36.5% ¡UI) ¡

• The ¡vertical ¡opening ¡is ¡at ¡least ¡

62.3 ¡mV ¡with ¡one ¡tap ¡of ¡DFE. ¡ ¡

18

Oif2014.143.01 Path to 112G

18

Good Hope for a Two Generation VSR Path

• We ¡hope ¡to ¡bring ¡in ¡simulations ¡at ¡the ¡next ¡meeting ¡for ¡

two ¡generation ¡4-­‑wire ¡VSR ¡interface. ¡

19

Oif2014.143.01 Path to 112G

19

Hope for a Two Generation MR Path

• Presentation ¡oif2014.113 ¡presents ¡an ¡analysis ¡of ¡ENRZ ¡for ¡

the ¡CEI-­‑56G-­‑MR ¡interface ¡

‒ That ¡presentation ¡shows ¡the ¡superior ¡performance ¡of ¡ENRZ, ¡ which ¡has ¡margin ¡on ¡each ¡of ¡the ¡three ¡channels ¡analyzed, ¡ including ¡quite ¡a ¡bit ¡of ¡margin ¡on ¡the ¡easiest ¡channel ¡ ‒ NRZ ¡only ¡worked ¡over ¡MR ¡channel ¡#3 ¡(easiest) ¡

• ENRZ’s ¡remaining ¡margin ¡in ¡the ¡56G ¡generation ¡gives ¡hope ¡

for ¡a ¡further ¡doubling ¡to ¡a ¡112G ¡generation ¡for ¡short ¡MR ¡ channels ¡

‒ ENRZ ¡looks ¡workable ¡to ¡perhaps ¡a ¡half ¡generation ¡more, ¡to ¡ about ¡an ¡84 ¡Gb/s ¡pair ¡equivalent, ¡over ¡easier ¡MR ¡channels ¡ ‒ We ¡also ¡have ¡several ¡good ¡code ¡ideas ¡that ¡we ¡have ¡been ¡ exploring ¡

20

Oif2014.143.01 Path to 112G

20

ENRZ Transceiver Blocks (used in oif2014.113 study)

Encoder ¡

• +

Rx-­‑frontend ¡

• +
• +

+ ¡ + ¡ + ¡ + ¡ + ¡ + ¡

b0 ¡ b1 ¡ b2 ¡ b0 ¡ b1 ¡ b2 ¡

Drivers ¡ ENRZ ¡lane ¡

21

Oif2014.143.01 Path to 112G

21

E-Field of ENRZ

• Equidistant traces
• 150 µm of spacing
• 150 µm wide
• Copper material
• Wires (30cm) are shielded, emissions

caused by the wire traces connecting to vias

• 112 Gbps over four wires
• 28 GHz clock for differential signaling
• 18.66 GHz clock for ENRZ

22

Oif2014.143.01 Path to 112G

22

E-Field of ENRZ

ENRZ DS

23

Oif2014.143.01 Path to 112G

23

ENRZ Power Spectral Density

24

Oif2014.143.01 Path to 112G

24

Conclusions

• Multiwire ¡interfaces ¡are ¡useful ¡in ¡every ¡part ¡of ¡the ¡OIF ¡CEI ¡

ecosystem ¡

‒ Solutions ¡exist ¡or ¡hope ¡exists ¡for ¡two-­‑generation ¡solutions ¡ for ¡each ¡interface ¡

• oif.2014.112 ¡shows ¡superior ¡power ¡performance ¡for ¡the ¡

CEI-­‑56G-­‑XSR ¡and ¡USR ¡interfaces ¡ ¡

‒ Great ¡results ¡are ¡also ¡shown ¡for ¡CEI-­‑112G-­‑XSR ¡and ¡USR ¡ ‒ A ¡second ¡possibility ¡for ¡CEI-­‑112G-­‑XSR ¡and ¡USR ¡was ¡shown ¡ in ¡this ¡presentation ¡

• oif.2014.113 ¡shows ¡superior ¡eye ¡shape ¡for ¡the ¡CEI-­‑56G-­‑MR ¡

interface ¡

• The ¡shape ¡of ¡the ¡curve ¡for ¡the ¡high-­‑speed ¡interface ¡portion ¡
• f ¡Moore’s ¡law ¡may ¡depend ¡on ¡us ¡using ¡multiwire ¡interfaces ¡

25

Oif2014.143.01 Path to 112G

25

KANDOU reinventing the BUS
